Mesin penggerudian dan mengetuk

Sebagai salah satu pengeluar profesional di China, Yueli ingin memberi anda penggerudian dan mesin mengetuk. Dan kami akan menawarkan perkhidmatan selepas jualan terbaik dan penghantaran tepat pada masanya.

Model:LY-650

Hantar Pertanyaan

Penerangan Produk

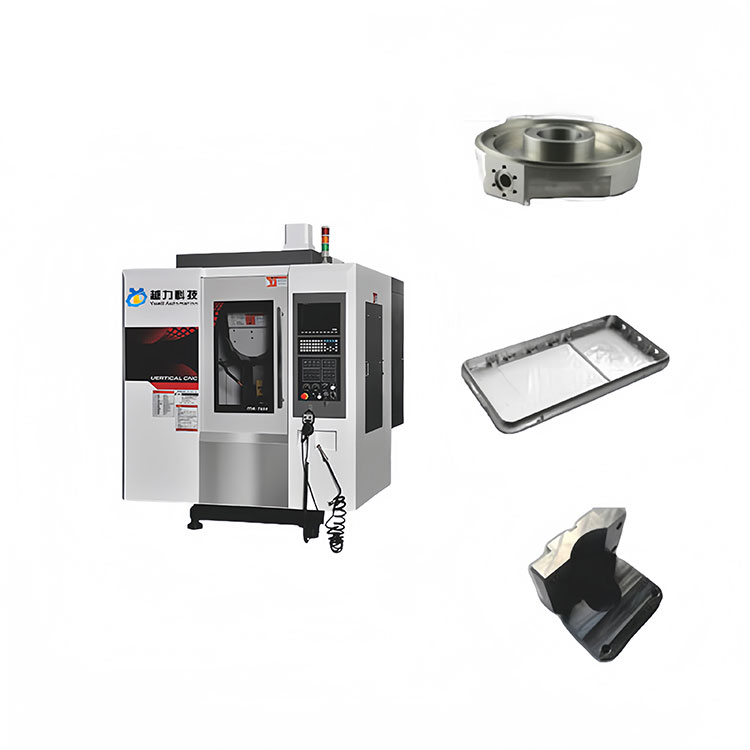

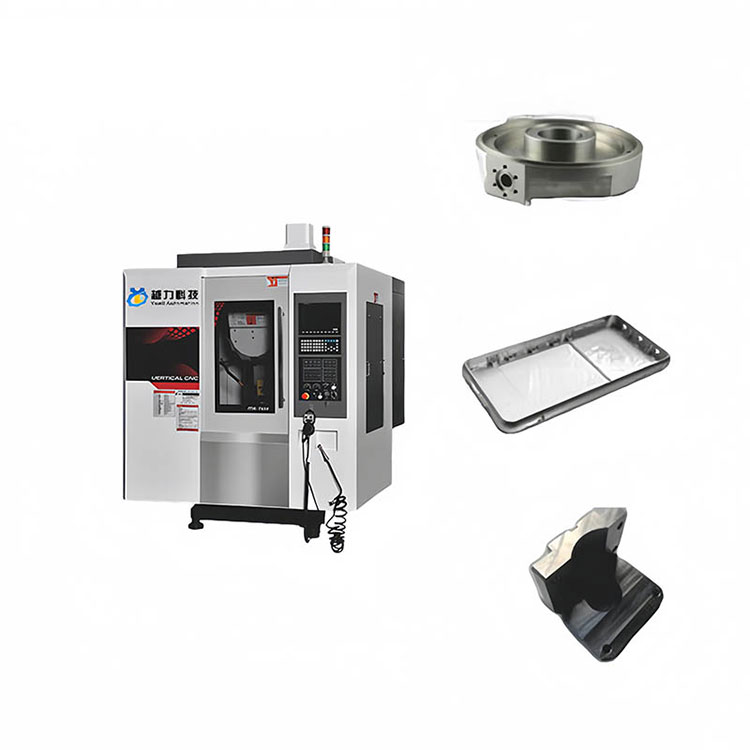

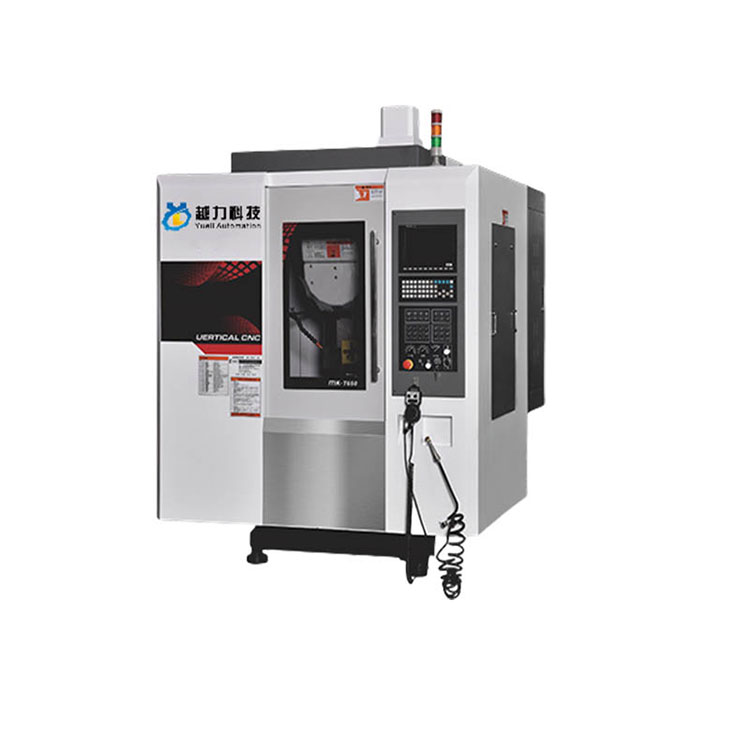

Mesin penggerudian dan penoreh LY-650

Yueli, pengeluar yang bereputasi di China, bersedia menawarkan mesin penggerudian dan penoreh. Kami berjanji untuk memberi anda sokongan selepas jualan terbaik dan penghantaran segera. Drilling And Tapping Machine

Pengenalan Produk:

Gambaran Keseluruhan Fungsi:

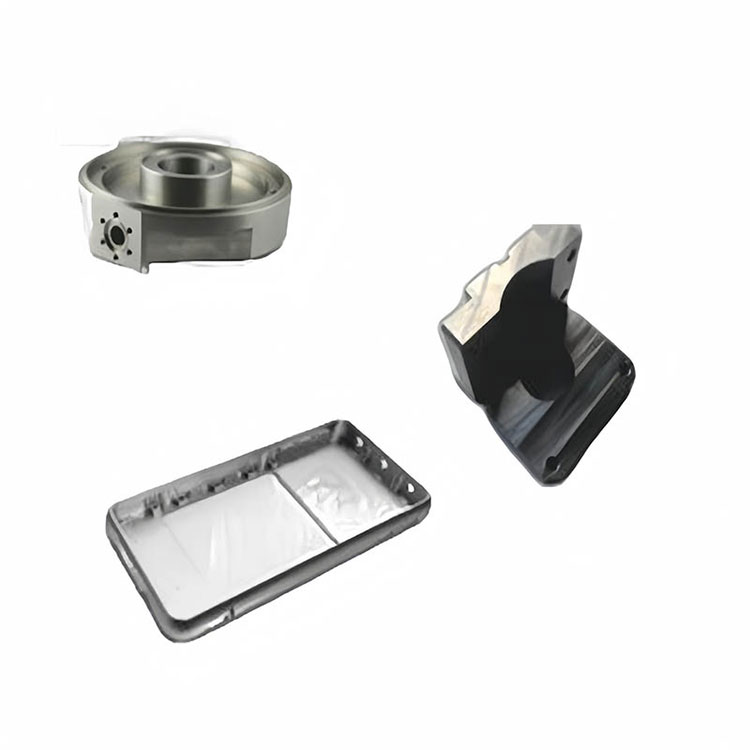

Khusus untuk bahagian -bahagian kecil dan pemprosesan produk. Ia sesuai untuk memproses bahagian telefon bimbit, peralatan komunikasi, aeroangkasa, lokomotif kereta, instrumen dan meter, industri ringan dan tekstil, peralatan elektronik dan pembuatan jentera, serta tembaga, elektrod aluminium dan industri pemprosesan lain;

Struktur utama diperbuat daripada besi tuang kekuatan tinggi, dan selepas tekanan pelepasan tekanan dan rawatan penuaan semulajadi, ketepatan katil adalah tahan lama dan stabil, lama tidak ada ubah bentuk;

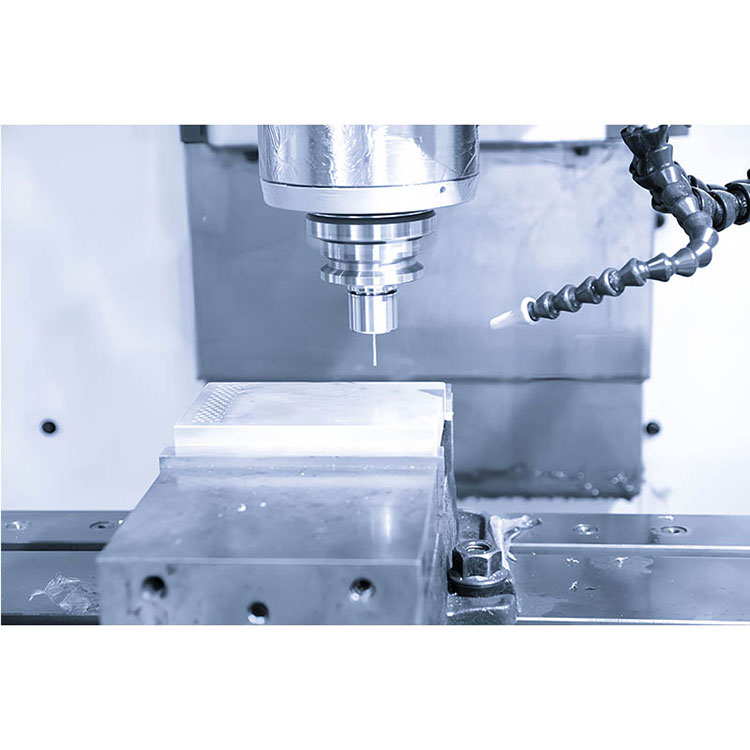

Mengguna pakai spindle persimpangan lurus yang tinggi untuk merealisasikan pemesinan kerja kerja berkelajuan tinggi; Penggunaan sistem mesin penyejukan suhu minyak dapat mengurangkan kenaikan suhu yang disebabkan oleh putaran berkelajuan tinggi gelendong, dengan berkesan meningkatkan lanjutan haba spindle, dan meningkatkan ketepatan pemesinan;

Kedai alat pengapit digunakan untuk meningkatkan kelajuan perubahan alat dan ketepatan alat mesin, dan kapasiti kedai alat adalah 16 atau 21 keping;

Pangkalan pesawat mengamalkan reka bentuk struktur cenderung belakang, yang mudah membersihkan sisa di dalam alat mesin;

Reka bentuk struktur lajur tinggi meningkatkan jarak antara hujung hidung gelendong dan meja kerja, yang lebih sesuai untuk pemasangan dan penggunaan komponen aci keempat dan menjadikan kawasan pemprosesan lebih luas.

Pelincir pelincir minyak automatik, masa kuantitatif masa yang berselang -seli kawalan suntikan minyak, pelinciran yang berkekalan dari bahagian yang bergerak;

Spesifikasi rujukan

Parameter mekanikal	unit	T650	T850	T1000	T1200
Perjalanan Triaxial	mm	600 × 480x350	800 × 500 × 420	1000 × 500 × 450	1200 × 550 × 500
Saiz jadual	mm	650x475	1000x500	1300x550	1100x500
T-slot	mm	5-18x80	4-16x100	5-18x80	5-18x100
Kapasiti galas maksimum meja	kg	300	500	600	700
Jarak dari muka akhir gelendong ke permukaan kerja	mm	150 ~ 500	140 ~ 560	150 ~ 600	150 ~ 650
Jarak dari pusat gelendong ke kereta api lajur	mm	541	580	580	605
Spesifikasi kereta api x paksi	mm	35	35	35	30
Spesifikasi kereta api y-paksi	mm	30	35	35	35
Spesifikasi kereta api z paksi	mm	35	35	35	35
Spesifikasi skru x/y/z	mm	32x16	36x16	36x16	36x16
Spesifikasi spindle		BT30/φ 100	BT30/φ 100	BT30/φ 100	BT30/φ 100
Kelajuan gelendong maksimum	rpm	20000	20000	20000	20000
Kuasa gelendong	kw	5.5	5.5	5.5	7.5
X/y/z kuasa motor tiga paksi	kw	1.5/1.5/3	2/2/3	2/2/3	2/2/3
X/y/z kelajuan maksimum pantas	m/my	48	48	48	48
Kelajuan pemotongan maksimum x/y/z	mm/min	10000	10000	10000	10000
Ketepatan kedudukan tiga paksi	mm	± 0.003/300	± 0.003/300	± 0.003/300	± 0.003/300
Tiga paksi ketepatan kedudukan berulang	mm	± 0.002/300	± 0.002/300	± 0.002/300	± 0.002/300
Spesifikasi tekanan udara	kg/cm2	6-7	6-7	6-7	6-7
Saiz mesin	mm	1770 × 2300 × 2100	2300 × 2200 × 2500	2600 × 2500 × 2800	3000 × 2800 × 3000
Berat mesin	T	3.2	4.5	5.3	6.5

Pelbagai pilihan sistem CNC

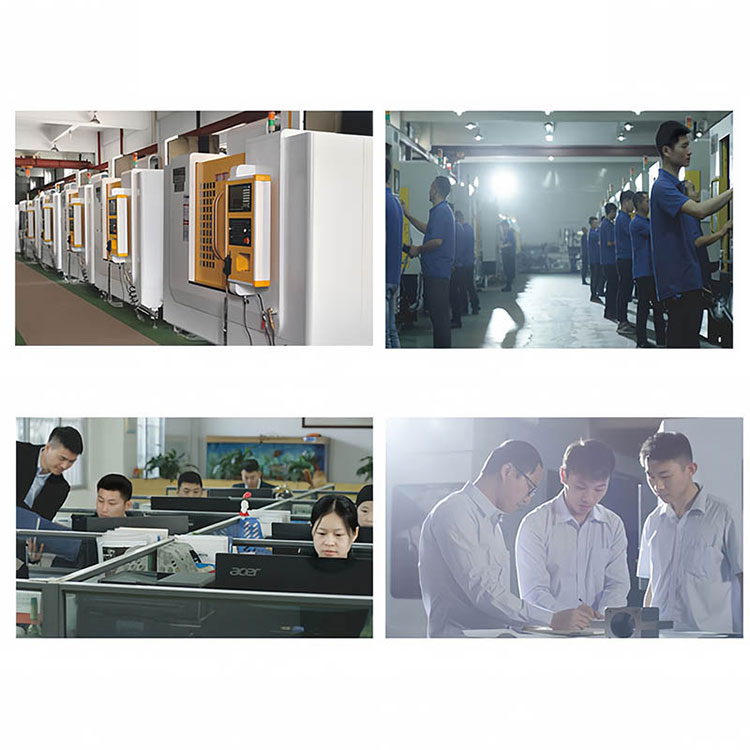

Kekuatan syarikat

Drilling And Tapping Machine

Proses pengeluaran

1, besi tuang oleh relau suhu tinggi dan rawatan penuaan lebih daripada enam bulan.

2, proses pemasangan yang ketat (pemasangan kereta api, pemasangan skru plumbum, pemasangan galas, dan lain -lain).

3, teknologi pengikis indah (pengikis motor, pengikis akhir gelendong, pengikis permukaan pemasangan lajur).

4, pengeluaran saintifik, kebolehkesanan keseluruhan proses sistem kawalan kualiti.

Drilling And Tapping Machine

Sistem Jaminan Kualiti

1. Apabila mengesan kesilapan padang, kelebihan kereta api paksi linear di arah xx dan yy boleh diuji pada masa yang sama.

2, pastikan ketepatan pemesinan dan pemasangan setiap bahagian alat mesin. Ketepatan kedudukan rasmi dan ketepatan kedudukan berulang alat mesin diukur.

3, seluruh mesin mengesan ketepatan tahap menegak gelendong dan satah meja, dan ketepatan diperlukan untuk memastikan dalam 0.01mm.

4. Ketegangan kereta api Z-Axis Guide dan Workbench dikesan oleh seluruh mesin, dan ketepatannya dijamin dalam 0.01mm.

5. Mesin mengesan menegak kereta api XY Axis Guide, yang memerlukan ketepatan dalam 0.005mm.
