Panduan Linear Penggerudian Pusat Menoreh Jenis Terbuka

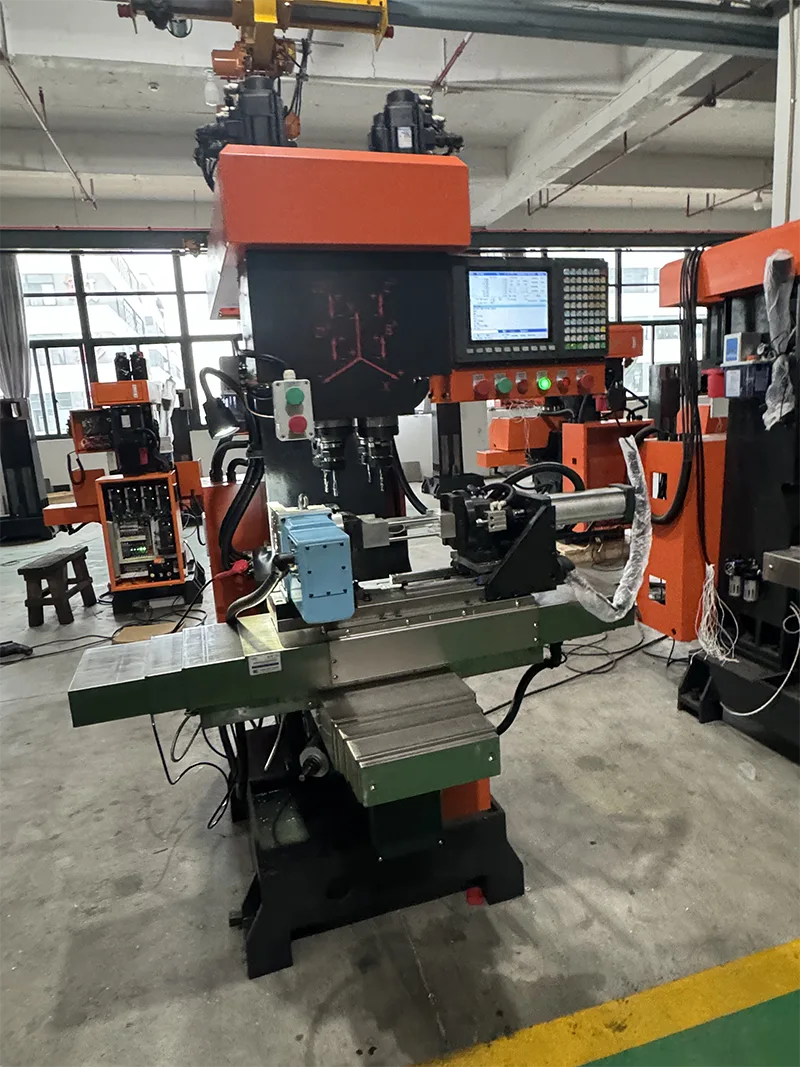

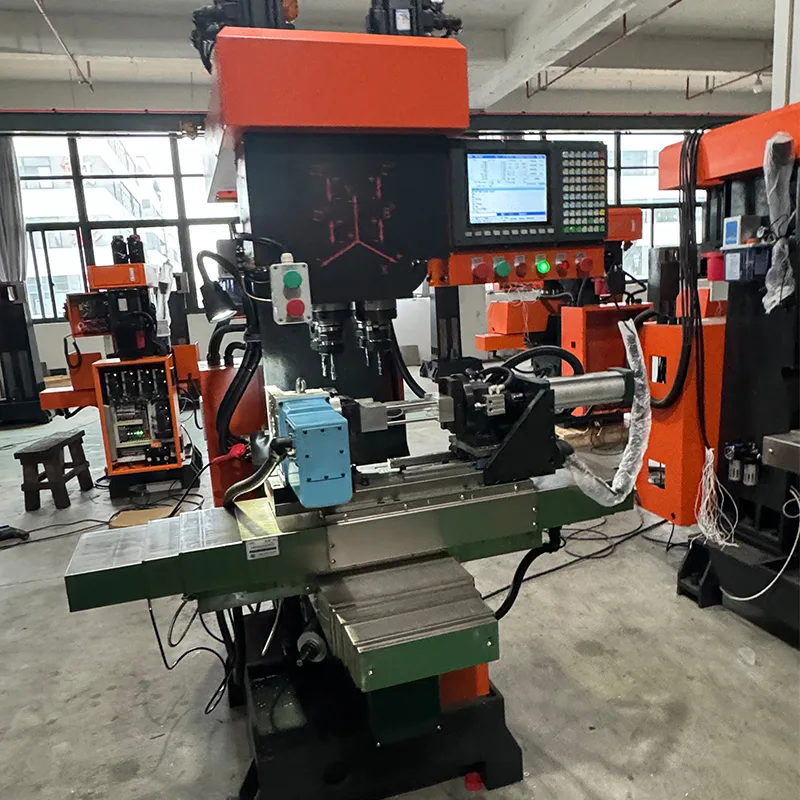

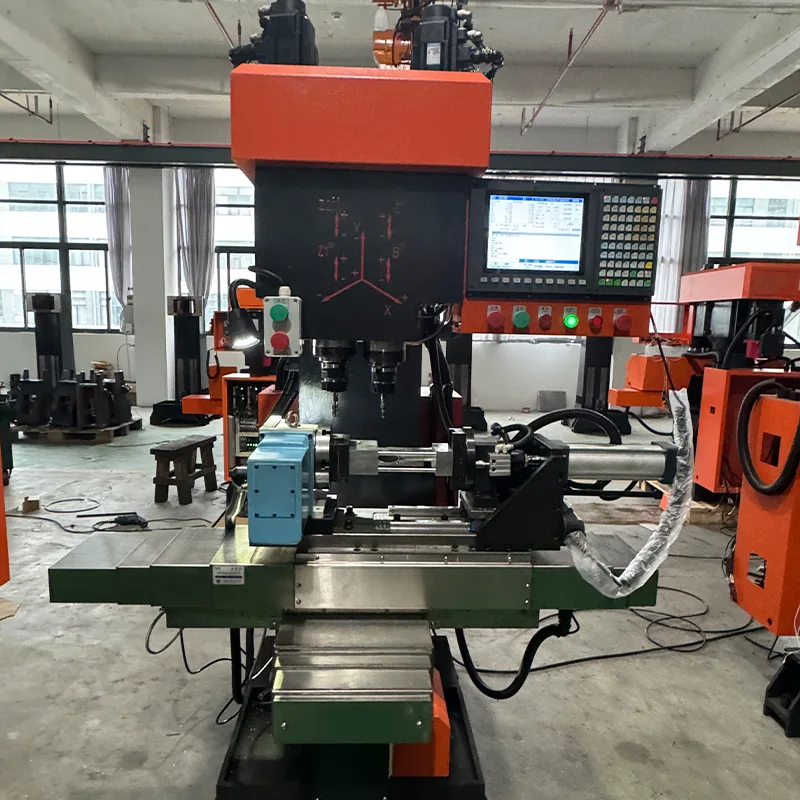

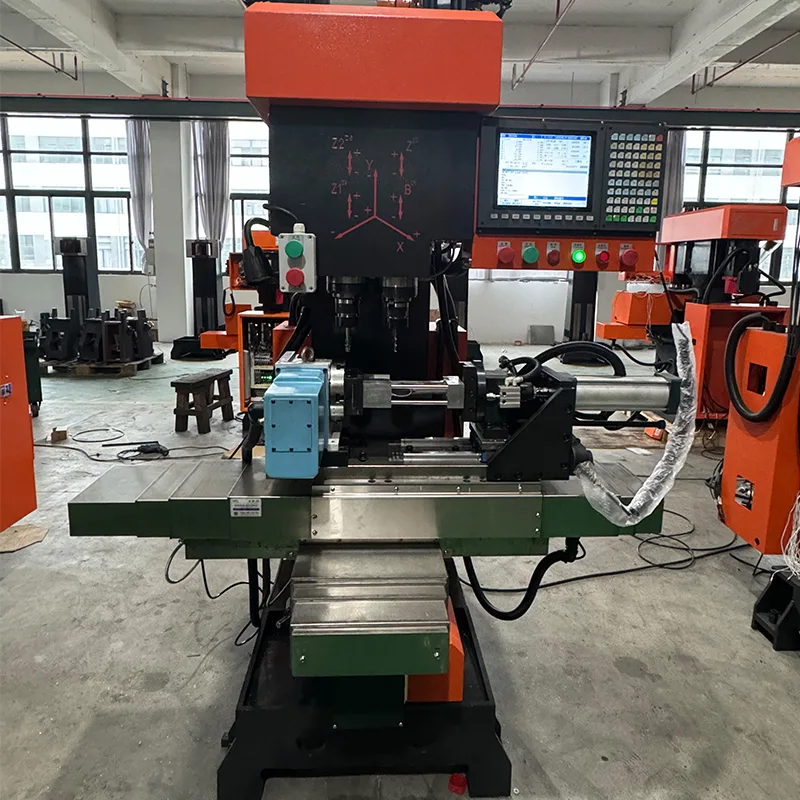

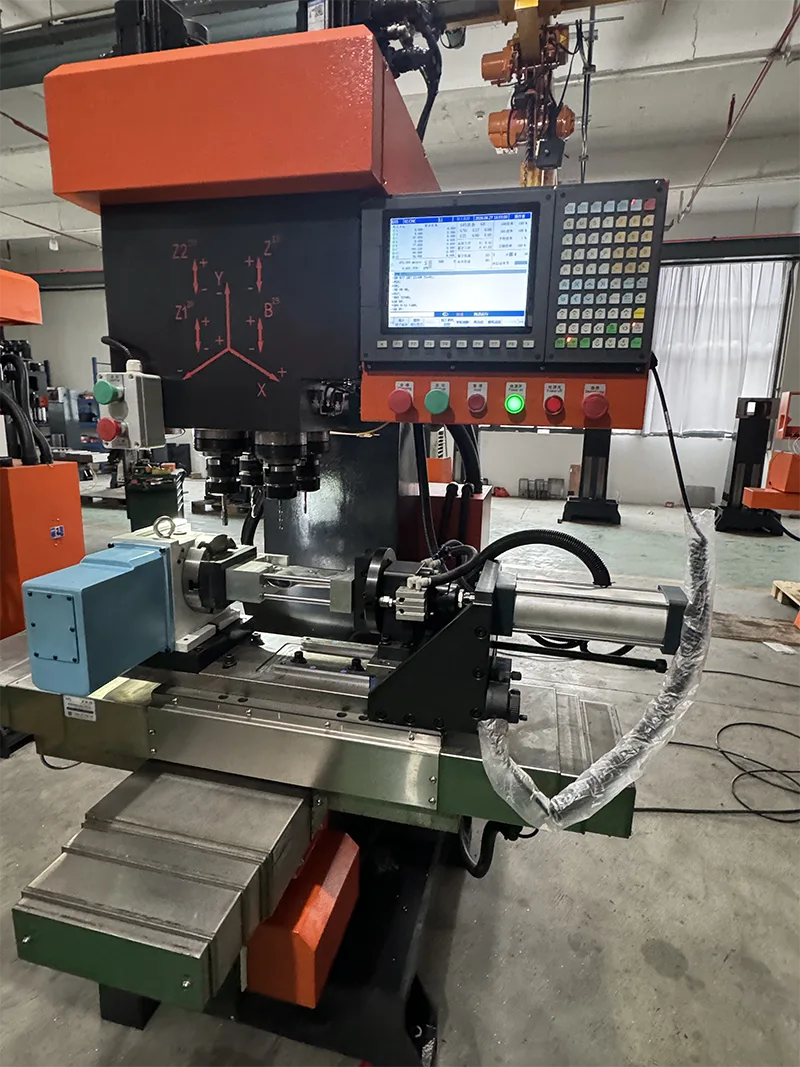

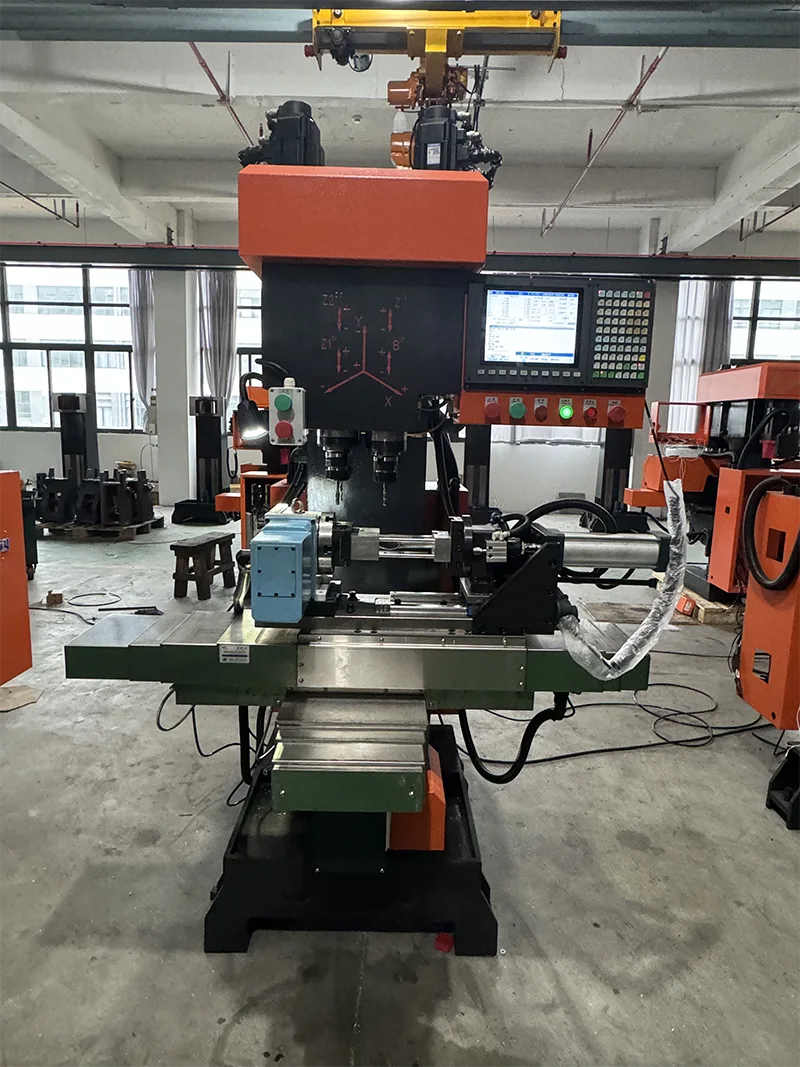

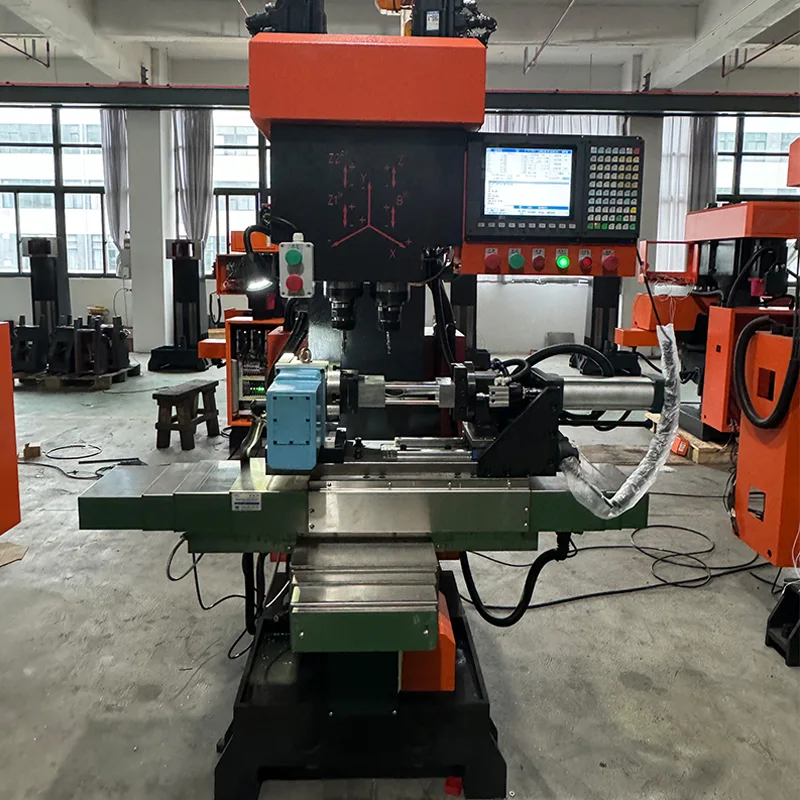

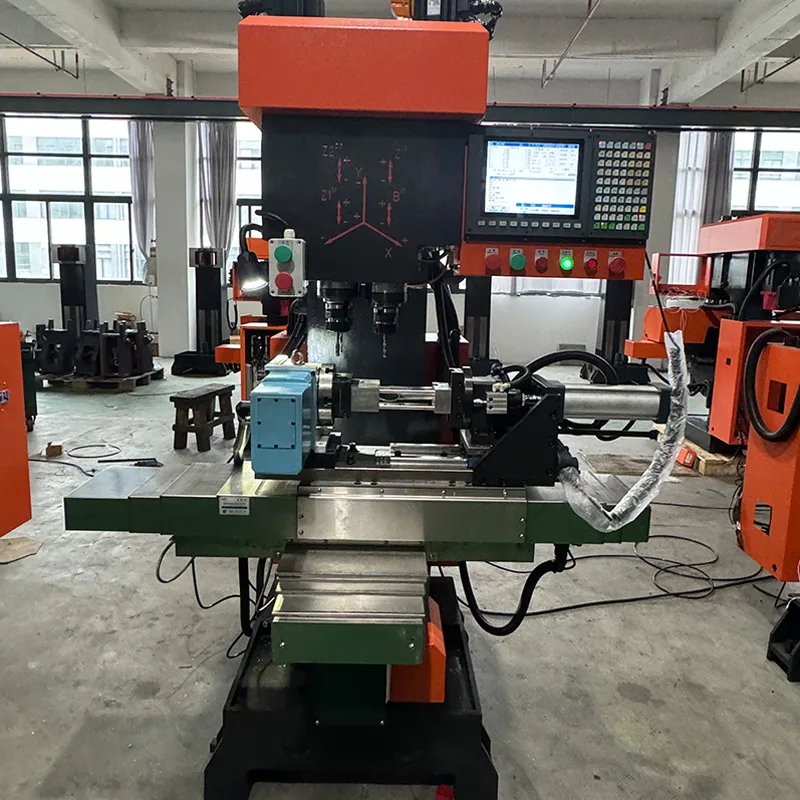

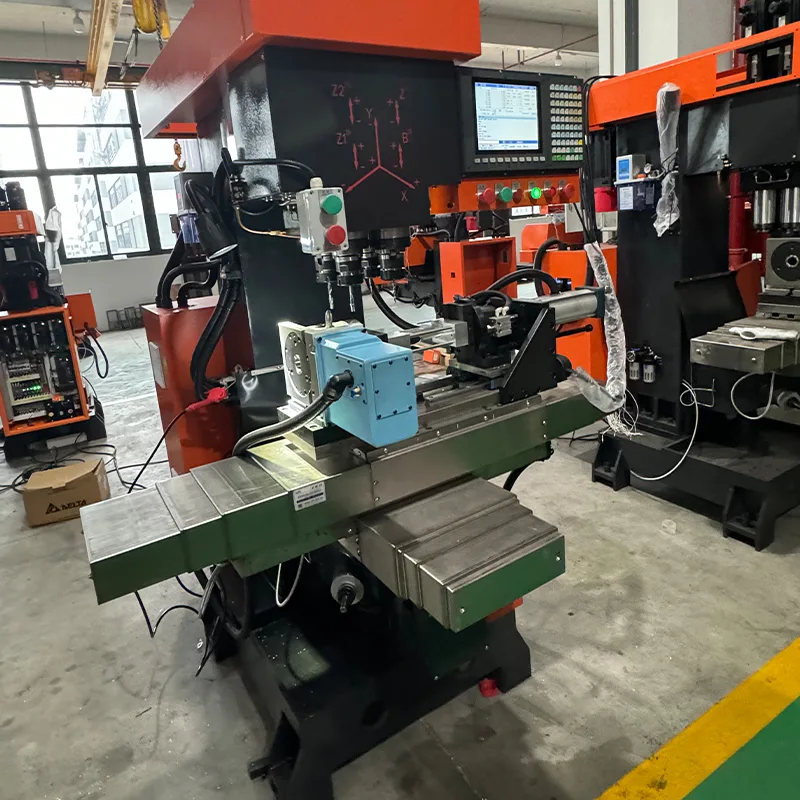

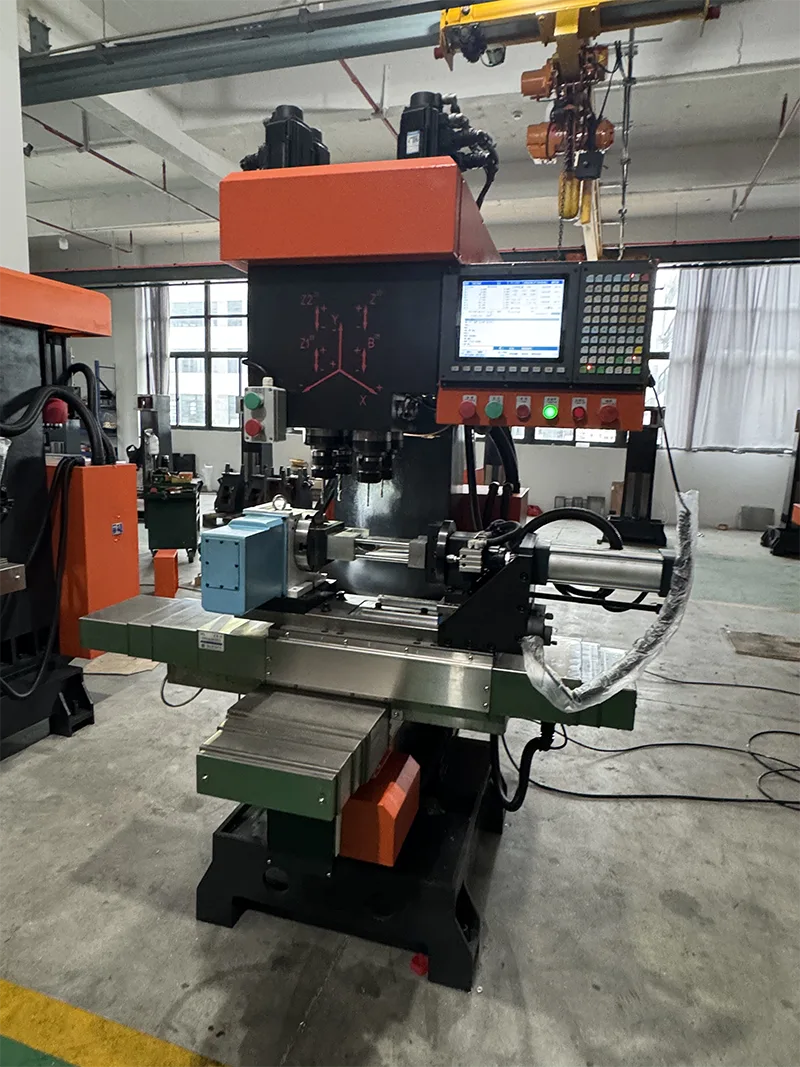

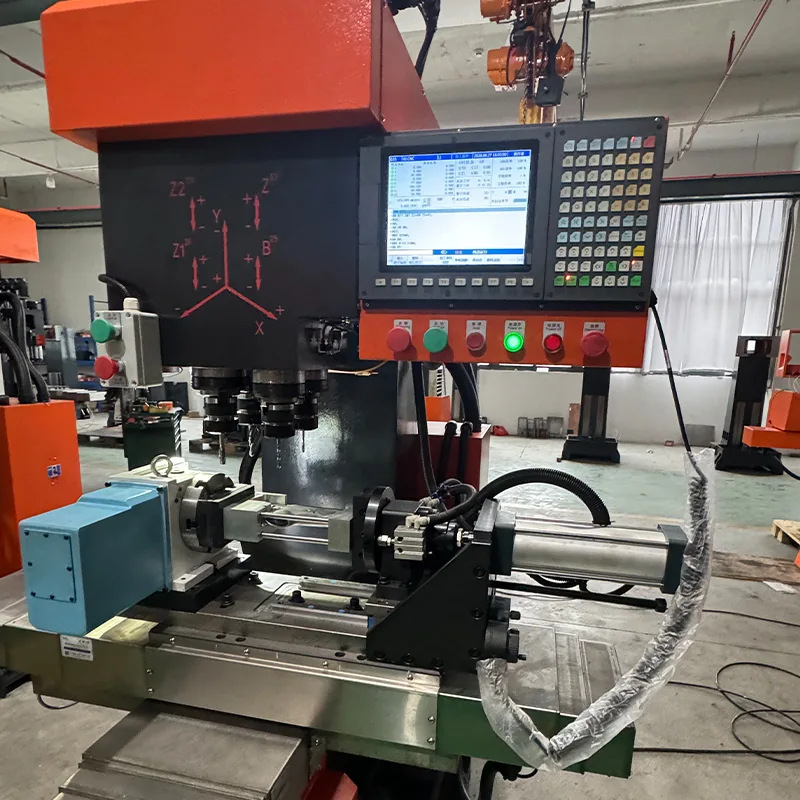

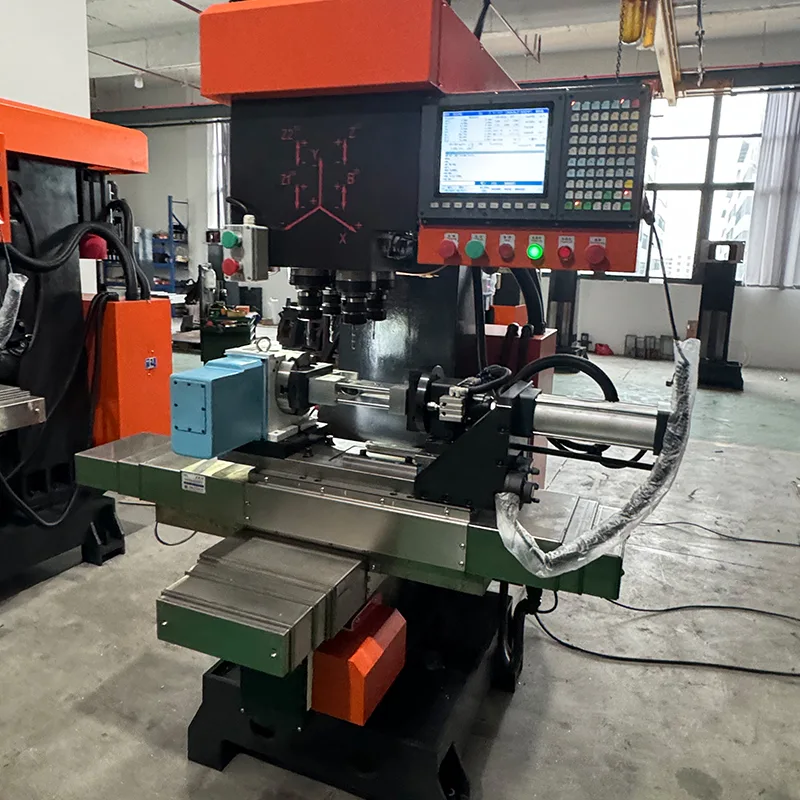

ZSK540 Panduan Linear Pusat Menoreh Jenis Terbuka ialah pusat penorehan penggerudian panduan linear 4 paksi menegak dalam konfigurasi jenis terbuka. Model ini didatangkan tanpa kepungan kepingan logam, menawarkan reka bentuk bingkai terbuka yang sesuai untuk aplikasi di mana kepungan penuh tidak diperlukan. Mesin ini dilengkapi dengan sistem CNC bas Taiwan Syntec dengan skrin sentuh, menampilkan antara muka mesin manusia yang mesra pengguna untuk pengaturcaraan intuitif dan operasi mudah. Dengan fungsi CNC 4 paksi, keempat-empat paksi boleh melakukan operasi penggerudian, penorehan dan pengilangan. Motor gelendong servo 5.5KW dengan penukar frekuensi terbina dalam membolehkan penorehan tegar dan peraturan kelajuan tanpa langkah, memastikan ketepatan pemesinan.

Konfigurasi Mesin & Ciri-ciri Struktur

Jenis Terbuka Pusat Penorehan Penggerudian Panduan Linear ZSK540 dibina dengan konfigurasi standard dan ciri struktur berikut.

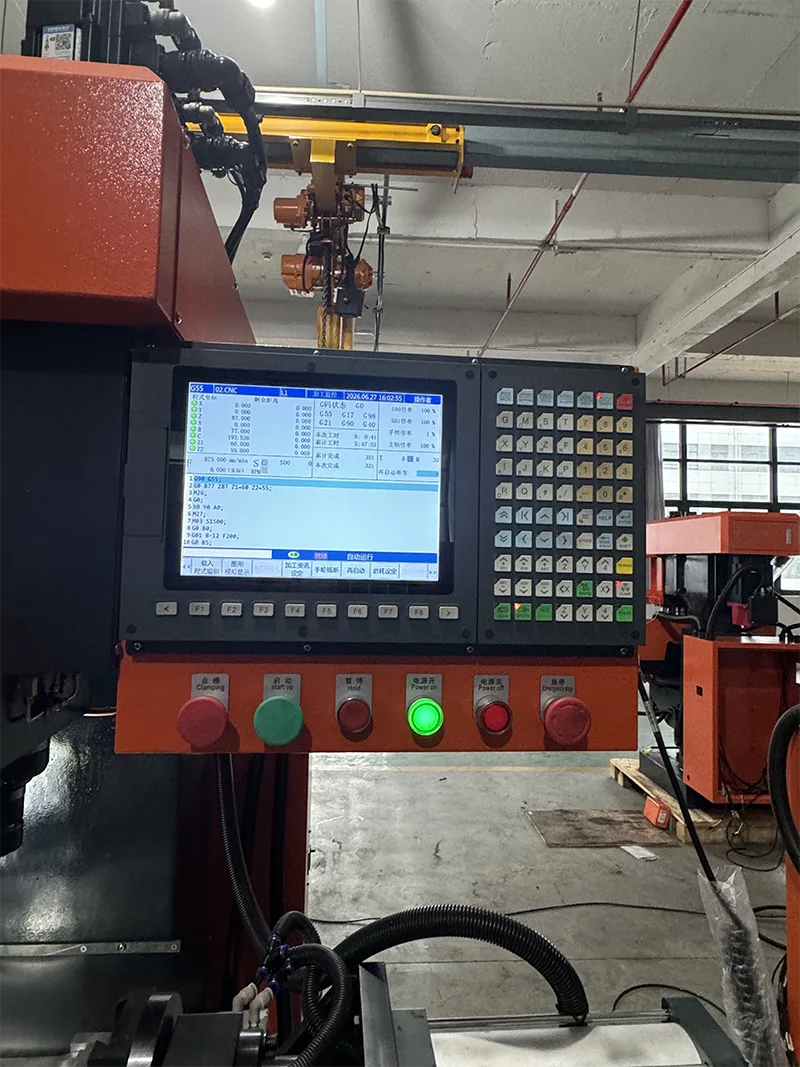

· Sistem CNC: Sistem CNC bas Taiwan Syntec dengan skrin sentuh. Antara muka mesin manusia yang mesra pengguna. Pengaturcaraan intuitif. Operasi mudah. Cepat belajar.

· Sistem Servo: Motor servo Syntec, 5 unit jumlah (4 dengan brek). Motor servo gelendong Huahong 5.5KW.

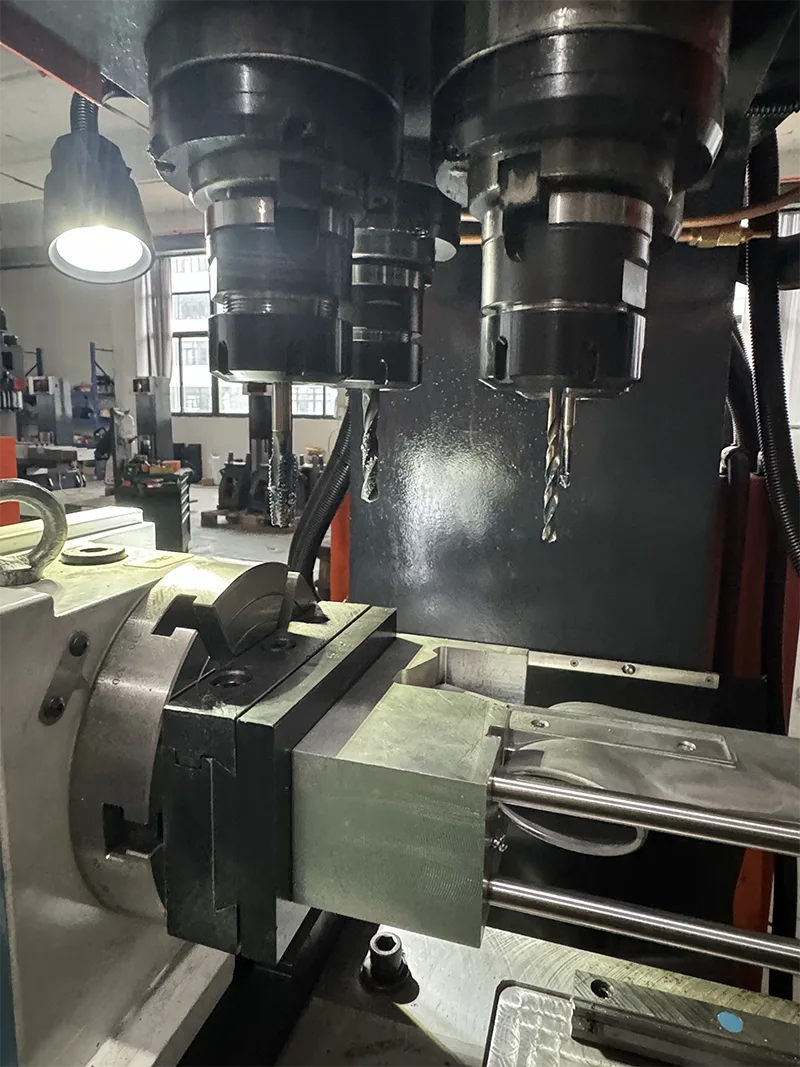

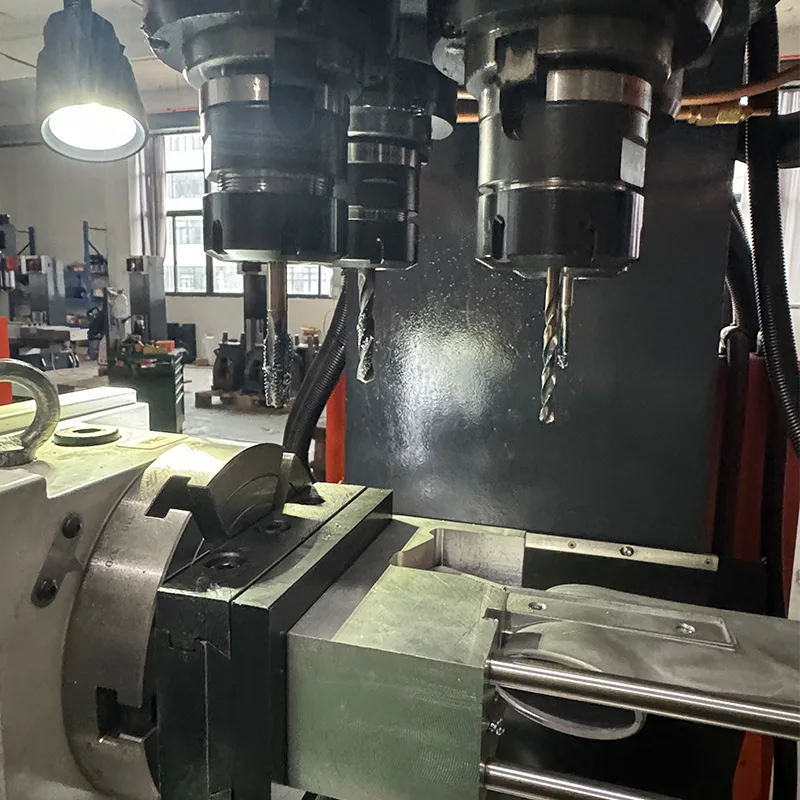

· Spindle: tirus gelendong BT40. Diameter lengan gelendong 105mm. Kelajuan gelendong 0-3000 r/min.

· Panduan & Skru Bola: Panduan linear Hiwin (6 unit) dan skru bola Dinghan (3 unit). Padang paksi Z 10mm, padang paksi X/Y 16mm. Menyokong pemotongan berat.

· Komponen Pneumatik: Komponen pneumatik yang diimport dari Korea.

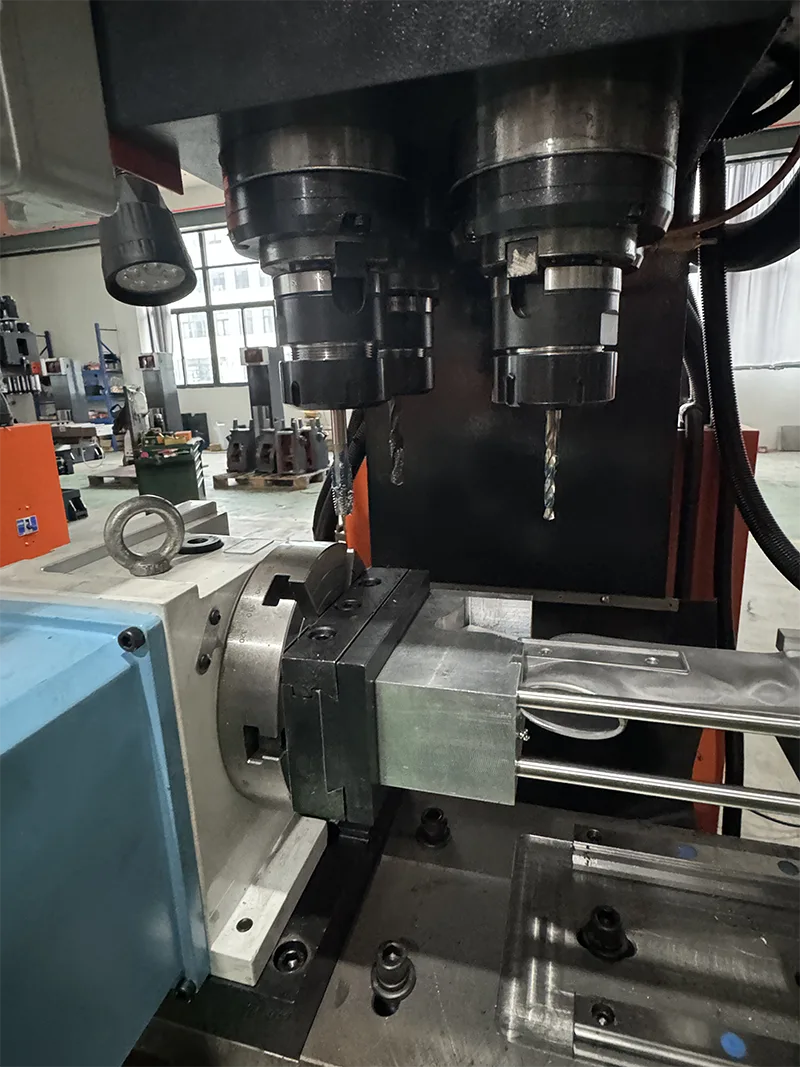

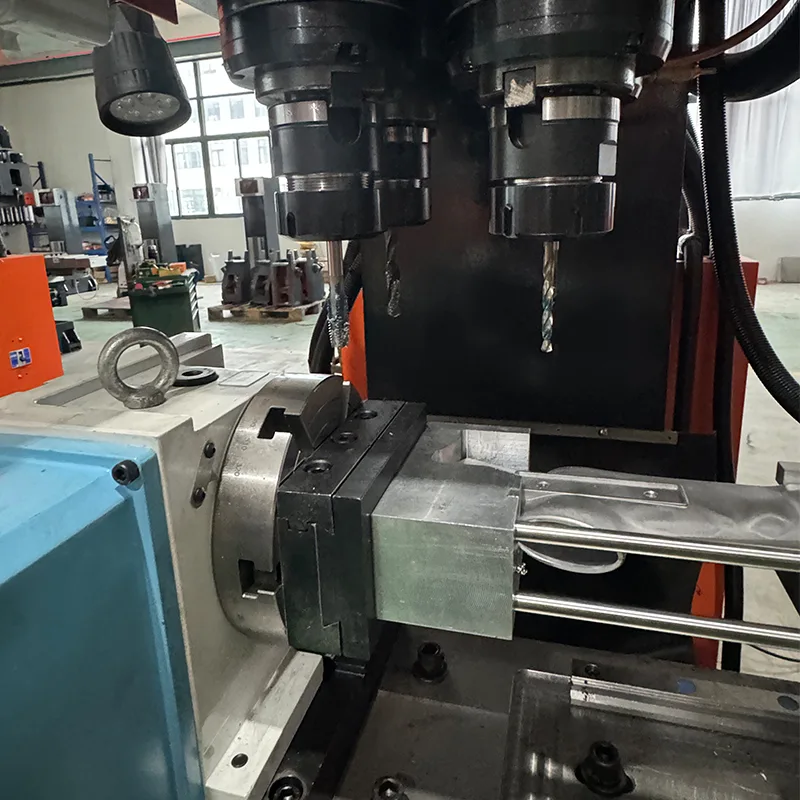

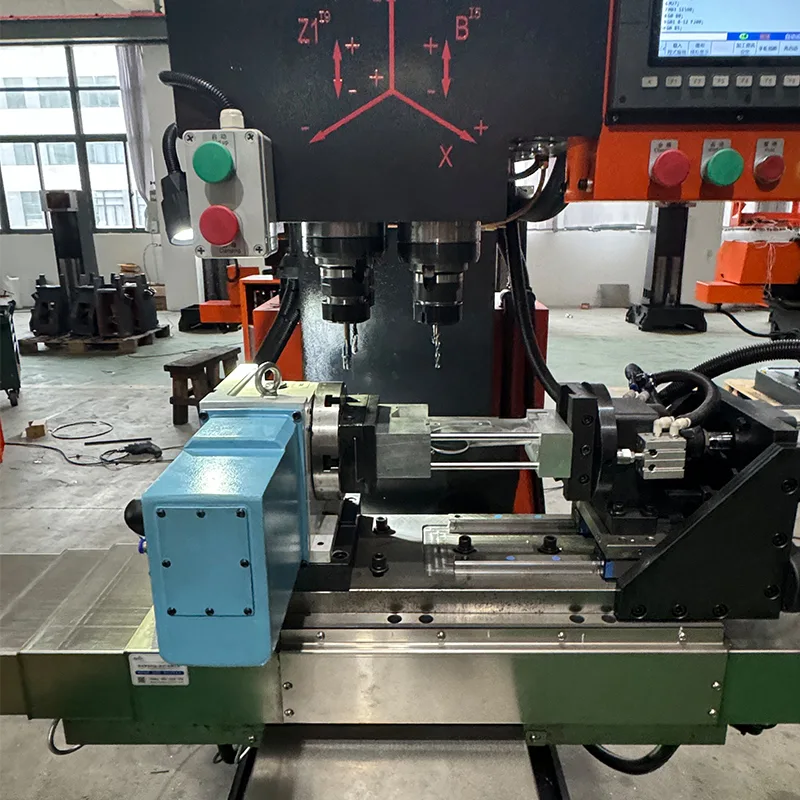

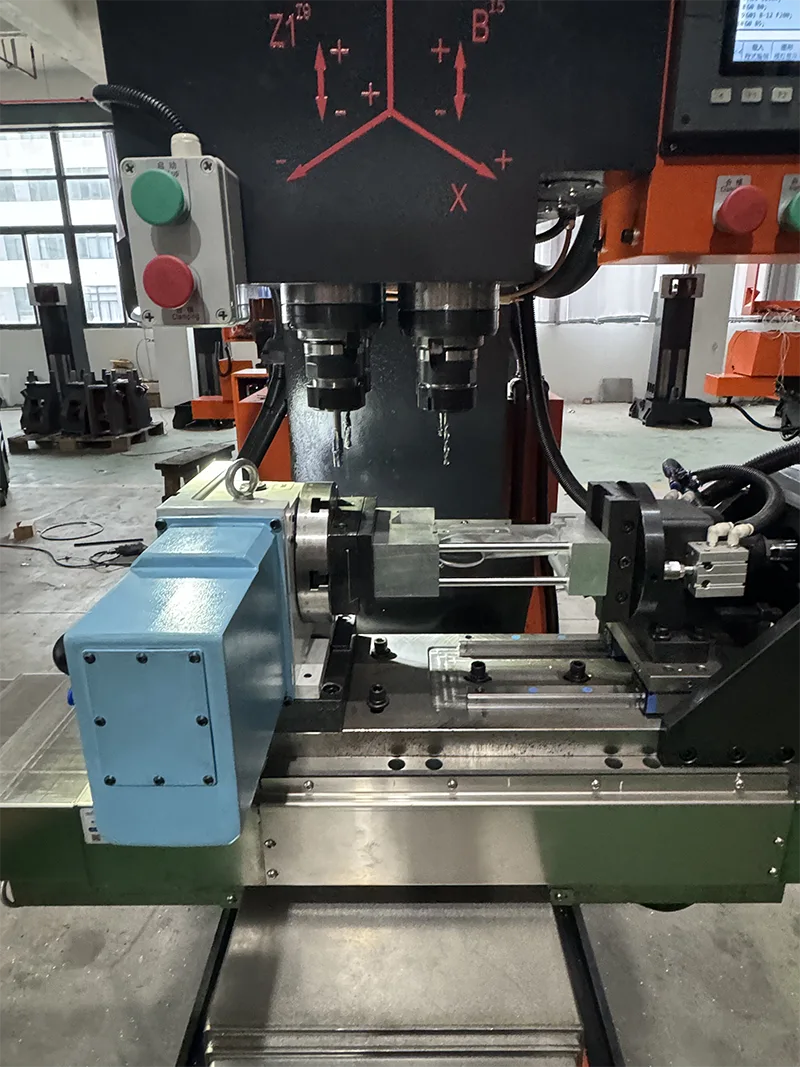

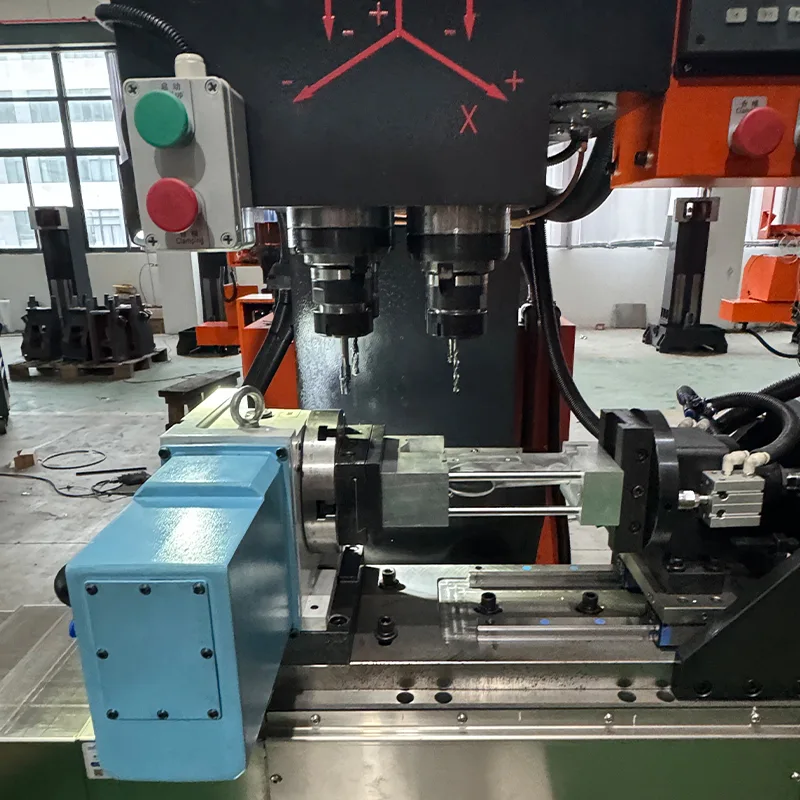

· Paksi Keempat: Dilengkapi dengan paksi keempat untuk menggerudi, mengetuk, mengisar, dan slotting pada satah yang berbeza.

· Komponen Elektrik: Komponen elektrik standard Cina. Tangki penyejuk disertakan.

· Reka Bentuk Jenis Terbuka: Tiada penutup logam kepingan. Struktur bingkai terbuka untuk akses mudah dan pemuatan bahan kerja.

Spesifikasi Teknikal

Parameter teknikal berikut digunakan pada ZSK540 Linear Guide Drilling Center Tapping Type Open Type.

Spesifikasi Paksi Keempat

ZSK540 Linear Guide Drilling Tapping Centre Type Open Type dilengkapi dengan unit paksi keempat. Parameter berikut digunakan.

Keupayaan Pemesinan & Kelebihan Operasi

Jenis Terbuka Pusat Penorehan Penggerudian Panduan Linear ZSK540 direka untuk pengeluaran yang cekap dengan keupayaan dan kelebihan berikut.

· Pemesinan berbilang paksi: Fungsi CNC 4 paksi membolehkan penggerudian, penorehan, pengilangan dan slotting pada satah berbeza dengan paksi keempat.

· Kapasiti pemotongan berat: Meja kerja dan pendakap tengah dengan pemandu linear penggelek Hiwin dan skru bebola penggelek menyokong operasi pemotongan berat.

· Ketepatan tinggi: Kedudukan digital dengan ketepatan kedudukan ulangan yang tinggi. Kelajuan tetapan alat yang pantas.

· Produktiviti: Operasi yang mudah membolehkan satu operator menjalankan berbilang mesin, mengurangkan kos buruh dan intensiti buruh.

· Reka bentuk jenis terbuka: Tiada kepungan kepingan logam menyediakan akses mudah untuk pemuatan dan penyelenggaraan bahan kerja.

Proses Pengilangan & Jaminan Kualiti

Yueli mengikuti proses pembuatan dan kawalan kualiti yang ketat untuk memastikan kebolehpercayaan dan ketepatan mesin.

· Rawatan bahan: Besi tuang diproses melalui rawatan suhu tinggi dan penuaan selama 6 bulan.

· Pemasangan ketepatan: Proses pemasangan yang ketat untuk panduan linear, skru bebola dan galas.

· Pengikisan profesional: Pengikisan tapak motor, pengikisan hujung gelendong, dan pengikisan permukaan pelekap lajur.

· Pemeriksaan kualiti: Pengesanan ralat padang dengan pengukuran kelurusan serentak dalam arah X dan Y. Penegak gelendong ke meja kerja dalam 0.01mm. Laluan paksi Z ke serenjang jadual dalam 0.01mm. Serenjang paksi paksi X dalam 0.005mm.

· Kebolehkesanan: Pengeluaran saintifik dengan sistem kawalan kualiti yang boleh dikesan sepenuhnya.

Medan Aplikasi

ZSK540 Linear Guide Drilling Tapping Centre Type Open Type sesuai untuk operasi pemotongan logam merentasi pelbagai industri yang dilayan oleh Yueli.

· Bahan: Kuprum, aluminium, aloi zink, keluli.

· Peralatan kebersihan – komponen dan kelengkapan paip.

· Injap perlindungan kebakaran – badan dan komponen injap.

· Perkakasan – perkakasan kawalan pintu, perkakasan elektrik.

· Alat ganti automotif – komponen enjin, aksesori motosikal.

· Aeroangkasa – komponen ketepatan.

· Pembuatan mesin – bahagian jentera am.

Soalan Lazim

Apakah perbezaan antara model ini dan versi tertutup?

Model ini tidak mempunyai penutup logam kepingan. Ia adalah konfigurasi jenis terbuka.

Apakah tirus gelendong dan kapasiti penggerudian maksimum?

Tirus gelendong BT40. Diameter penggerudian maksimum ialah 50mm. Diameter penorehan maksimum ialah 50mm.

Apakah perjalanan paksi X dan Y?

Perjalanan paksi X ialah 400mm. Perjalanan paksi Y ialah 280mm.

Jenama apakah panduan linear dan skru bola?

Panduan linear Hiwin dan skru bola. Sistem CNC Taiwan Syntec. Komponen pneumatik import Korea.

Apakah industri yang sesuai untuk mesin ini?

Peralatan kebersihan, injap perlindungan kebakaran, perkakasan, perkakasan elektrik, aeroangkasa, pembuatan mesin, bahagian automotif.
