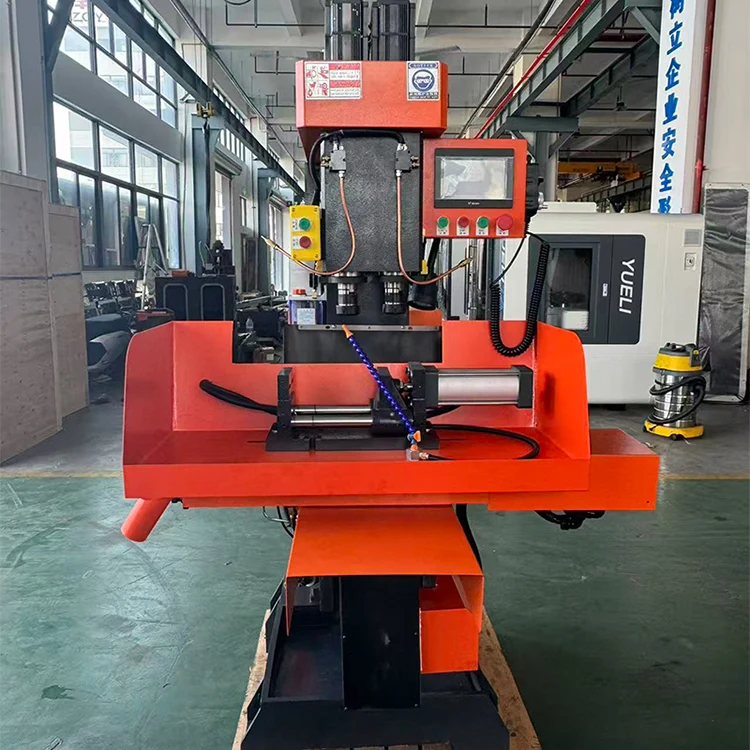

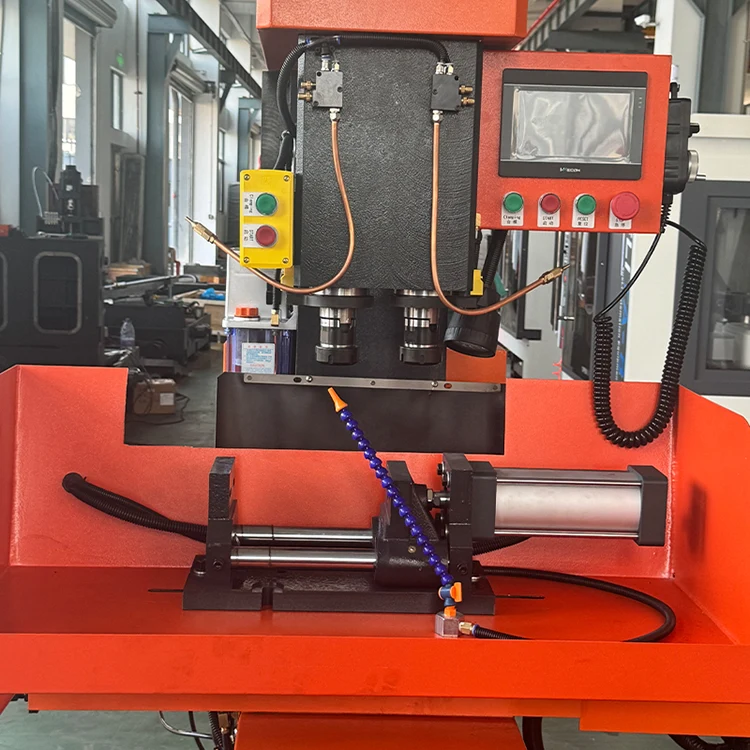

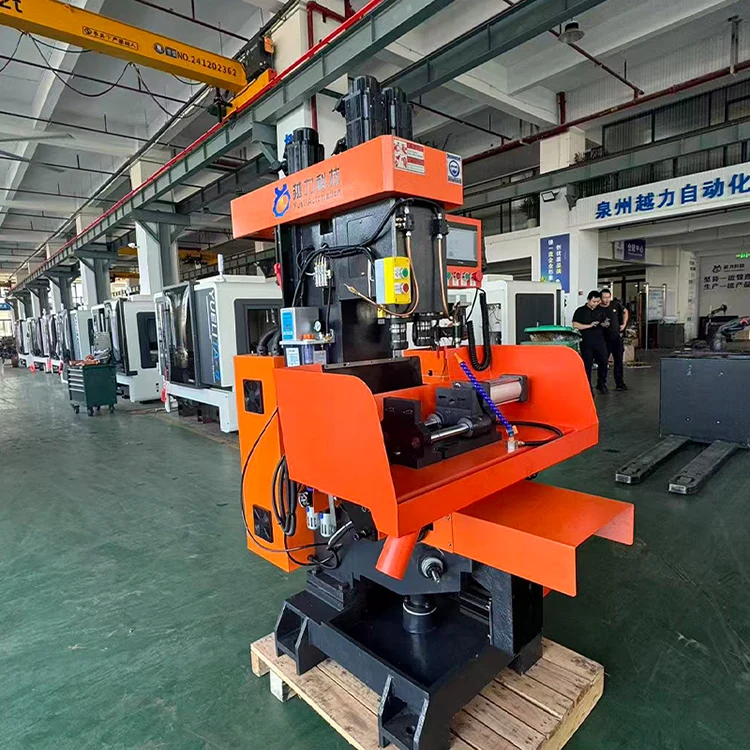

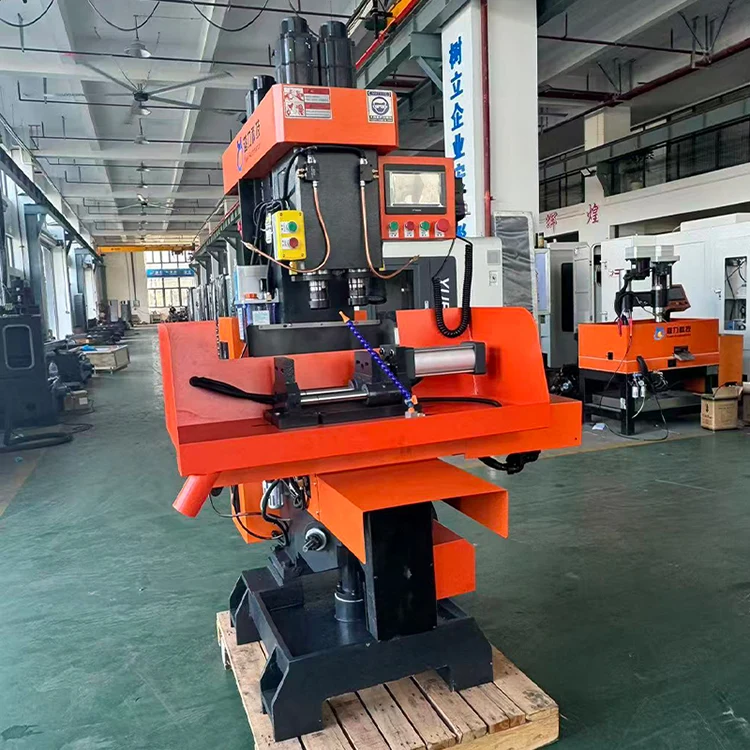

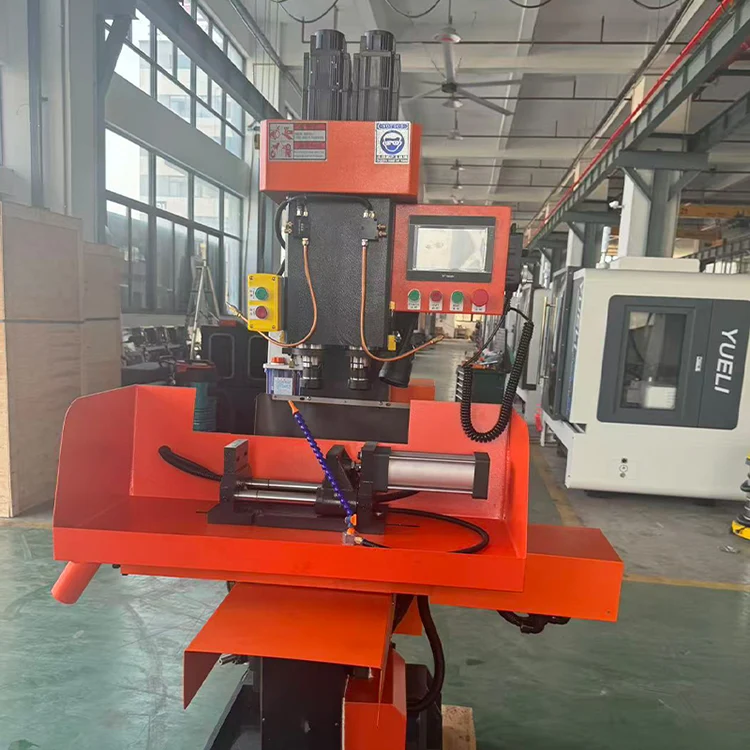

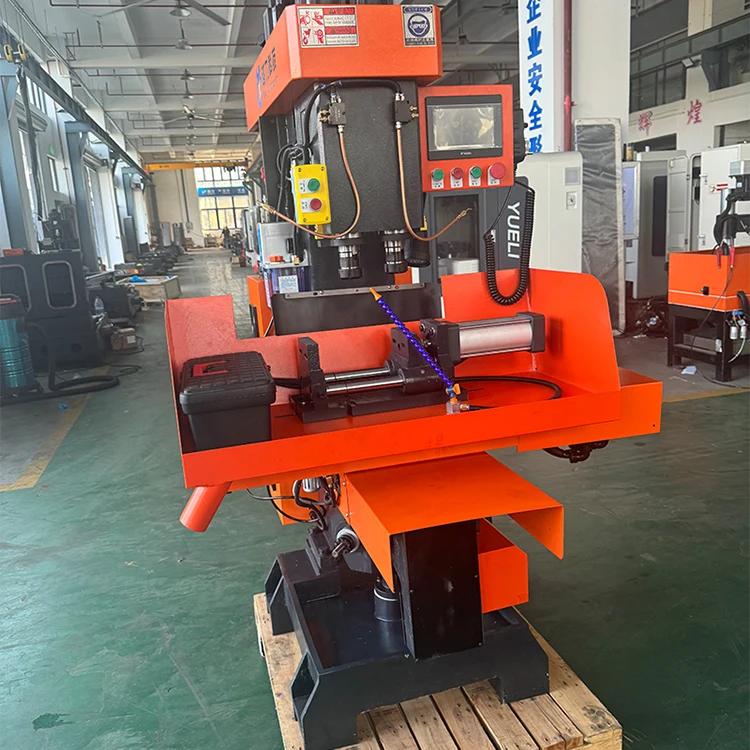

Mesin Kompaun Dwi Paksi Menegak

Mesin Kompaun Dwi Paksi Menegak (model dalaman ZSK4132X2B) dikeluarkan oleh Quanzhou Yueli Automation Equipment Co., Ltd. Ia sesuai untuk pengeluaran dan pemprosesan produk pemasangan pintu kelompok kecil hingga sederhana. Alat mesin mempunyai penampilan yang licin dan elegan, dengan operasi yang mudah dan intuitif serta pelarasan yang mudah. Mengguna pakai kawalan PLC, ia mempunyai tahap automasi yang lebih tinggi dan kebolehpercayaan yang sangat baik, yang mengurangkan intensiti buruh pengendali. Ia membolehkan satu pengendali menguruskan berbilang mesin dan berfungsi sebagai peralatan pemprosesan kecekapan tinggi dan anti-pencemaran yang ideal.

Pengenalan Produk

Mesin Kompaun Dwi Paksi Menegak sesuai untuk pengeluaran dan pemprosesan produk pemasangan pintu kelompok kecil hingga sederhana. Alat mesin mempunyai penampilan yang licin dan elegan, dengan operasi yang mudah dan intuitif serta pelarasan yang mudah. Mengguna pakai kawalan PLC, ia mempunyai tahap automasi yang lebih tinggi dan kebolehpercayaan yang sangat baik, yang mengurangkan intensiti buruh pengendali. Ia membolehkan satu pengendali menguruskan berbilang mesin dan berfungsi sebagai peralatan pemprosesan kecekapan tinggi dan anti-pencemaran yang ideal.

· Penampilan yang licin dan elegan dengan operasi yang ringkas dan intuitif.

· Pelarasan yang mudah dan tahap automasi yang lebih tinggi dengan kawalan PLC.

· Kebolehpercayaan yang sangat baik dengan pengurangan intensiti buruh.

· Satu pengendali boleh mengurus berbilang mesin.

Parameter Teknikal Utama

Parameter teknikal berikut digunakan pada Mesin Kompaun Dwi Paksi Menegak.

Struktur dan Ciri Mesin

Mesin Kompaun Dwi Paksi Menegak mempunyai ciri struktur dan prestasi berikut.

· Pemprosesan, penggerudian, penyatuan semula dan pengetikan sejumlah besar bahagian boleh disiapkan sekali gus dengan kecekapan tinggi.

· Struktur badan padat dan mempunyai ketegaran yang baik.

· Aci utama diperbuat daripada keluli aloi berkualiti tinggi, dikeraskan dan dirawat haba, dikisar dengan ketepatan dan mempunyai rintangan haus yang tinggi.

· Permukaan gelongsor dipadamkan secara ultrasonik dan mempunyai peranti pelinciran untuk memastikan hayat perkhidmatan permukaan gelongsor.

· Meja kerja bergerak ke kiri dan kanan dengan peranti permulaan dan peranti penentu kedudukan penimbal, yang mempunyai getaran kecil dan pergerakan pantas.

· Pemegang menggunakan jenis batang tarik, yang tidak mudah jatuh dan mempunyai keselamatan yang tinggi.

Struktur dan Prestasi

Reka bentuk Mesin Kompaun Dwi Paksi Menegak mengguna pakai ciri struktur mesin pengilangan dan peranti permulaan yang menyokong, dengan kelebihan kecekapan pemprosesan yang tinggi, ketepatan yang stabil dan prosedur pengendalian yang mudah.

· Penggantian tali pinggang dan struktur penegang, mudah untuk menukar kelajuan dan ketegangan tali pinggang.

· Aci utama digerakkan oleh motor 4KW/4P melalui tali pinggang segerak, dengan kecekapan penghantaran yang tinggi dan hingar yang rendah.

· Mekanisme pemulihan automatik gelendong kiri dan kanan sentiasa boleh memastikan gelendong dalam keadaan sedia untuk diproses, menjimatkan masa dan meningkatkan kecekapan kerja.

· Pemegang pengangkat boleh dipusing dengan mudah untuk merealisasikan pengangkatan platform pengangkat.

· Meja kerja dilengkapi dengan kedudukan penimbal untuk memastikan kedudukan yang boleh dipercayai dan ketepatan yang stabil.

· Penggera tengah dan platform pengangkat direka dengan mekanisme penguncian untuk memastikan kedudukan bahan kerja yang stabil, yang kondusif untuk memastikan ketepatan pemprosesan.

· Peranti pneumatik digunakan untuk merealisasikan kawalan automatik, kebolehpercayaan yang baik, dan memastikan kecekapan tinggi dan ketepatan pemprosesan yang tinggi.

Sistem Pelinciran

Mesin Kompaun Dwi Paksi Menegak menggunakan sistem pelinciran automatik anjakan positif. Jadual pelinciran berikut terpakai.

Sistem Elektrik

Mesin Kompaun Dwi Paksi Menegak menggunakan konfigurasi sistem elektrik berikut.

· Sistem CNC: Sunicon.

· Motor servo: Sunicon.

· Spindle servo: Teknologi Zhima.

· Penghubung AC: Schneider.

· Geganti: Omron.

· Ragum pneumatik: YUELI.

Perlindungan Keselamatan

Mesin Kompaun Dwi Paksi Menegak mematuhi keperluan teknikal umum GB 15760-2004 untuk perlindungan keselamatan alatan mesin pemotong logam dan dilengkapi dengan peranti keselamatan dan tanda amaran yang diperlukan.

· Paksi-X menggunakan perisai logam kepingan keluli tahan karat tertutup sepenuhnya untuk menyekat cecair pemotongan dan serpihan dengan berkesan.

· Paksi-Z menggunakan perlindungan logam kepingan dan penutup teleskopik untuk memanjangkan hayat perkhidmatan dengan berkesan.

· Paksi X dan Z dilengkapi dengan had keras dan lembut untuk mengelakkan kerosakan yang disebabkan oleh ralat operasi, ralat pengaturcaraan, kegagalan pemacu, dsb.

· Reka bentuk elektrik mematuhi standard elektrik GB5226.1 dengan perlindungan arus lebih dan litar pintas.

· Kabinet elektrik menggunakan reka bentuk tertutup sepenuhnya dengan kipas aliran paksi untuk pelesapan haba.

· Sistem NC mempunyai bateri terbina dalam; jika sistem kehilangan kuasa, atur cara pemesinan yang disimpan tidak akan hilang.

· Fungsi penggera dan butang berhenti kecemasan untuk mengelakkan kerosakan yang disebabkan oleh pelbagai kerosakan mengejut.

Aksesori dan Dokumen Standard

Mesin Kompaun Dwi Paksi Menegak dilengkapi dengan aksesori dan dokumen berikut.

Alat termasuk:

· Sepana dua hujung 17-19, 12-14, 8-10, 22-24 (1 setiap satu)

· Suis Kehampiran (2 keping)

· Collet Φ20 (2 keping)

· Sepana heksagon 1.5-10 (1 set)

Soalan Lazim

Apakah sistem CNC yang digunakan pada mesin kompaun dwi paksi menegak ini?

Mesin menggunakan sistem CNC Sunicon.

Apakah tirus gelendong dan kapasiti penggerudian maksimum?

Tirus gelendong ialah NT30. Diameter penggerudian maksimum ialah 32mm untuk bahagian tembaga, dan diameter penorehan maksimum ialah M32.

Apakah perjalanan paksi X, Y dan Z1/Z2?

Perjalanan paksi X ialah 320mm, perjalanan paksi Y ialah 120mm, dan perjalanan paksi Z1/Z2 ialah 110mm.

Apakah kelajuan gelendong dan berat mesin?

Kelajuan gelendong berjulat dari 10 hingga 3000 r/min dengan kelajuan boleh laras. Berat mesin ialah 900kg.

Apakah jumlah keperluan kuasa?

Jumlah kapasiti bekalan kuasa ialah 7KW.
