Mesin Turret CNC 12-Spindle Mendatar

Mesin Turret CNC 12-Spindle Mendatar (model dalaman TA-12) dikeluarkan oleh Quanzhou Yueli Automation Equipment Co., Ltd. Ia sesuai untuk pengeluaran dan pemprosesan kelompok volum besar dan sederhana. Mesin ini mempunyai penampilan yang licin dan murah hati, operasi yang mudah dan intuitif, dan pelarasan yang mudah. Dengan kawalan CNC, ia menawarkan automasi yang lebih tinggi, kebolehpercayaan yang baik, dan mengurangkan intensiti buruh, membolehkan satu orang mengendalikan dan mengurus berbilang mesin. Produk ini adalah peralatan pemprosesan anti-pencemaran kecekapan tinggi yang ideal.

Pengenalan Produk

Mesin Turret CNC 12-Spindle Mendatar sesuai untuk pengeluaran dan pemprosesan kelompok volum besar dan sederhana. Penampilan mesin licin dan murah hati, operasinya mudah dan intuitif, dan pelarasannya mudah. Kawalan CNC diterima pakai, tahap automasi lebih tinggi, kebolehpercayaan adalah baik, keamatan buruh pengendali dikurangkan, dan operasi dan pengurusan satu orang dan berbilang mesin dapat direalisasikan.

Parameter Konfigurasi Teknikal

Komponen dan spesifikasi berikut digunakan pada Mesin Turret CNC 12-Spindle Horizontal.

Parameter Teknikal Utama

Parameter teknikal berikut digunakan pada Mesin Turret CNC 12-Spindle Horizontal.

Struktur dan Prestasi Mesin

Mesin Turret CNC 12-Spindle Mendatar mempunyai ciri struktur dan prestasi berikut.

· Pusat pemesinan ringkas. Kawalan program menggunakan sistem kawalan Taiwan Hust dengan fungsi pengesanan untuk mengelakkan kerosakan pada paip atau alatan akibat kegagalan injap solenoid atau silinder. Dialog mesra mesin manusia untuk operasi mudah.

· Sesuai untuk pemprosesan bahagian kelompok besar dan sederhana. Satu kali pengapit selesai. Kecekapan tinggi dan ketepatan yang baik.

· Mekanisme pengetik tidak perlu menggantikan pemacu skru plumbum. Pitch adalah standard. Motor servo utama CTB Beijing dengan penukaran frekuensi sendiri meningkatkan kekasaran permukaan benang dan memastikan ketepatan.

· Penyelidikan dan pembangunan bebas komponen kepala kuasa. Pengisaran ketepatan. Rintangan haus yang baik. Hayat perkhidmatan yang panjang.

· Sistem Hust CNC membenarkan menetapkan kelajuan suapan mengikut keperluan. Selepas penggunaan jangka panjang, skru plumbum haus, sistem mempunyai fungsi pampasan alat.

· Setiap permukaan gelongsor bermotor menggunakan peranti pelinciran automatik terpusat untuk memastikan hayat perkhidmatan alatan mesin.

· Pergerakan meja gelongsor didorong oleh motor servo. Berbilang koordinat boleh ditetapkan secara digital. Ketepatan kedudukan tinggi. Getaran rendah. Respon cepat.

· Semasa pemprosesan, status bahan kerja dipaparkan pada skrin sentuh. Fungsi penggera untuk kerosakan.

· Perlindungan tertutup sepenuhnya memastikan keselamatan diri dan memperbaik persekitaran pemprosesan.

Komponen Struktur Utama

Mesin Turret CNC 12-Spindle Mendatar terdiri daripada komponen struktur utama berikut.

· Lajur: 1 set

· Paksi ke-4: 1 set

· Asas: 1 set

· Sistem elektronik: 1 set

· Ragum hidraulik: 1 set

· Sistem penyingkiran cip: 1 set

Sistem Elektrik

Mesin Turret CNC 12-Spindle Mendatar menggunakan komponen elektrik berikut.

· Injap solenoid: Taiwan AirTAC. Kestabilan yang baik. Tekanan udara tidak boleh lebih rendah daripada 0.5MPa.

· Penghubung AC: Schneider. Kestabilan yang baik.

· Geganti: Omron. Kestabilan yang baik.

Sistem Pelinciran

Setiap kepala kuasa Mesin Turret CNC 12-Spindle Horizontal dilincirkan dengan mentega, yang mudah digunakan dan dikendalikan, memastikan hayat perkhidmatan permukaan pelincir.

Aksesori dan Dokumen Standard

Mesin Turret CNC 12-Spindle Mendatar disertakan dengan aksesori dan dokumen berikut.

· Kotak alat disertakan: Sepana dua hujung 17-19, Sepana heksagon 1.5-10 (1 set).

· Dokumen rawak: Spesifikasi sistem, manual operasi, arahan pemandu (1 salinan setiap satu).

Soalan Lazim

Apakah antara muka gelendong dan kapasiti penggerudian maksimum?

Antara muka gelendong ialah ER40. Diameter penggerudian maksimum ialah 60mm untuk tembaga melalui lubang, dan diameter mengetuk maksimum ialah M50×3mm untuk tembaga.

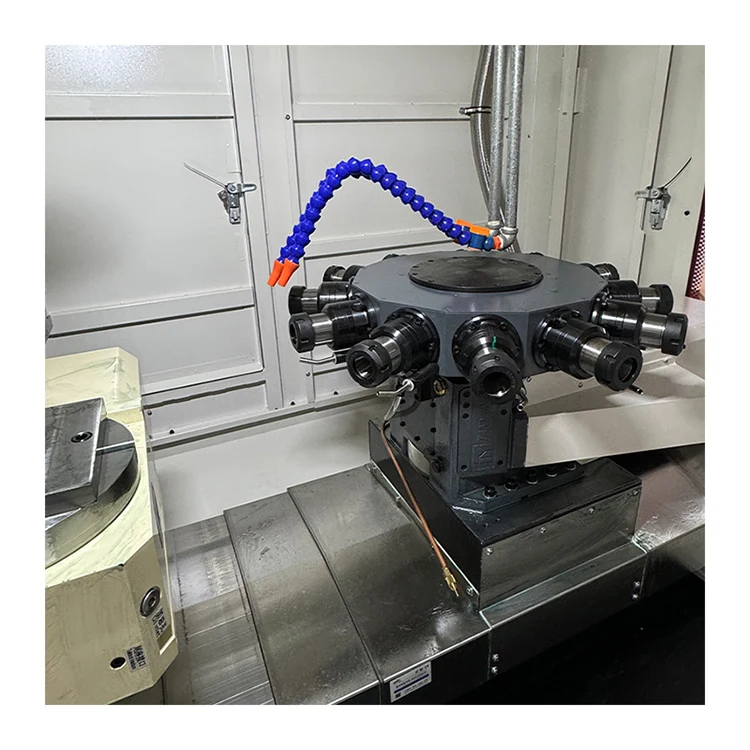

Berapakah bilangan gelendong yang ada pada turet itu?

Turret berputar mempunyai 12 gelendong. Masa menukar alat ialah 0.8 saat setiap 180 darjah.

Apakah perjalanan paksi X, Y dan Z?

Perjalanan paksi X ialah 350mm, perjalanan paksi Y ialah 400mm, dan perjalanan paksi Z ialah 300mm. Kelajuan bergerak maksimum untuk semua paksi ialah 30 m/min.

Apakah sistem CNC dan kuasa motor gelendong?

Mesin ini menggunakan sistem Taiwan Hust CNC dengan kuasa motor gelendong servo 5.5KW hingga 7.5KW (pilihan).

Apakah berat dan dimensi mesin?

Dimensi mesin ialah 2200×1765×1922mm dengan penutup logam kepingan, dan berat bersih ialah 3500KG.
