CNC Menegak Tiga Paksi

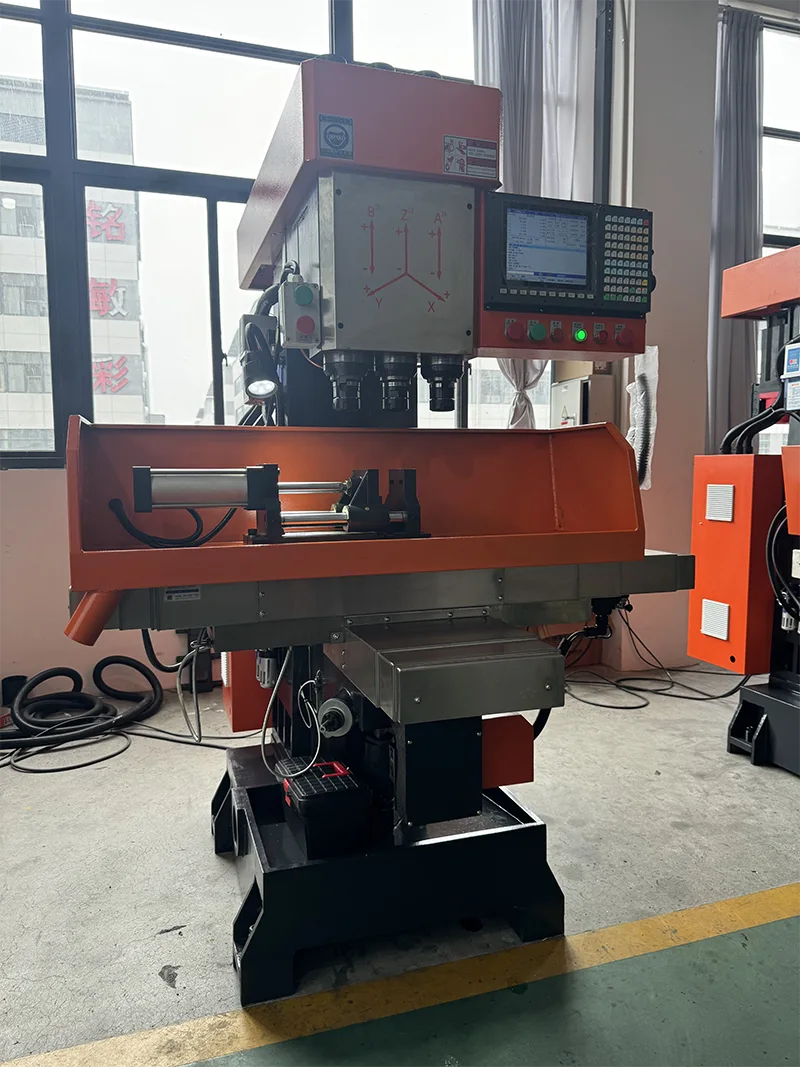

CNC menegak tiga paksi ZSK-4150X4 ialah produk matang syarikat kami. Alat mesin ini menyelesaikan masalah bahawa penggerudian, reaming dan penorehan tidak dapat diselesaikan pada masa yang sama apabila memproses sejumlah besar bahagian. Penggerudian lengkap, reaming, chamfering dan penorehan dan keperluan lain, ia adalah peralatan mekanikal yang ideal untuk mencapai kecekapan tinggi dan penjimatan tenaga. Mesin ini mudah dikendalikan dan boleh dikendalikan secara bebas tanpa kakitangan teknikal khas. Syarikat itu telah mengumpulkan lebih daripada sepuluh tahun teknologi profesional dan kawalan kualiti yang ketat, dan ia mempunyai perkhidmatan selepas jualan yang baik, yang diterima baik oleh pelanggan.

Pengenalan Produk

CNC menegak tiga paksi ZSK-4150X4 ialah produk matang syarikat kami. Alat mesin ini menyelesaikan masalah bahawa penggerudian, reaming dan penorehan tidak dapat diselesaikan pada masa yang sama apabila memproses sejumlah besar bahagian.

· Lengkapkan penggerudian, reaming, chamfering dan penorehan dalam satu operasi.

· Peralatan mekanikal yang ideal untuk mencapai kecekapan tinggi dan penjimatan tenaga.

· Mudah dikendalikan tanpa kakitangan teknikal khas.

· Lebih daripada sepuluh tahun teknologi profesional dan kawalan kualiti yang ketat.

· Perkhidmatan selepas jualan yang baik, diterima dengan baik oleh pelanggan.

Ciri-ciri Utama

Vertical CNC tiga paksi ZSK-4150X4 mempunyai ciri-ciri berikut.

· Pemprosesan sejumlah besar bahagian, penggerudian dan reaming, dan penorehan selesai pada satu masa, dengan kecekapan tinggi.

· Fiuslaj adalah padat dan tegar.

· Aci utama diperbuat daripada keluli aloi berkualiti tinggi, dan ia dikeraskan dan dirawat haba, dikisar dengan tepat. Ia mempunyai rintangan haus yang tinggi.

· Permukaan gelongsor dipadamkan oleh frekuensi supersonik. Ia mempunyai peranti pelincir untuk memastikan hayat perkhidmatan permukaan gelongsor.

· Pergerakan kiri dan kanan meja kerja menggunakan peranti permulaan dan peranti penentu kedudukan penimbal, yang mempunyai getaran kecil dan pergerakan pantas.

· Pemegang pisau menggunakan jenis batang tarik, yang tidak mudah jatuh. Ia mempunyai keselamatan yang tinggi.

Spesifikasi Teknikal

Parameter teknikal berikut digunakan pada Vertical CNC tiga paksi ZSK-4150X4.

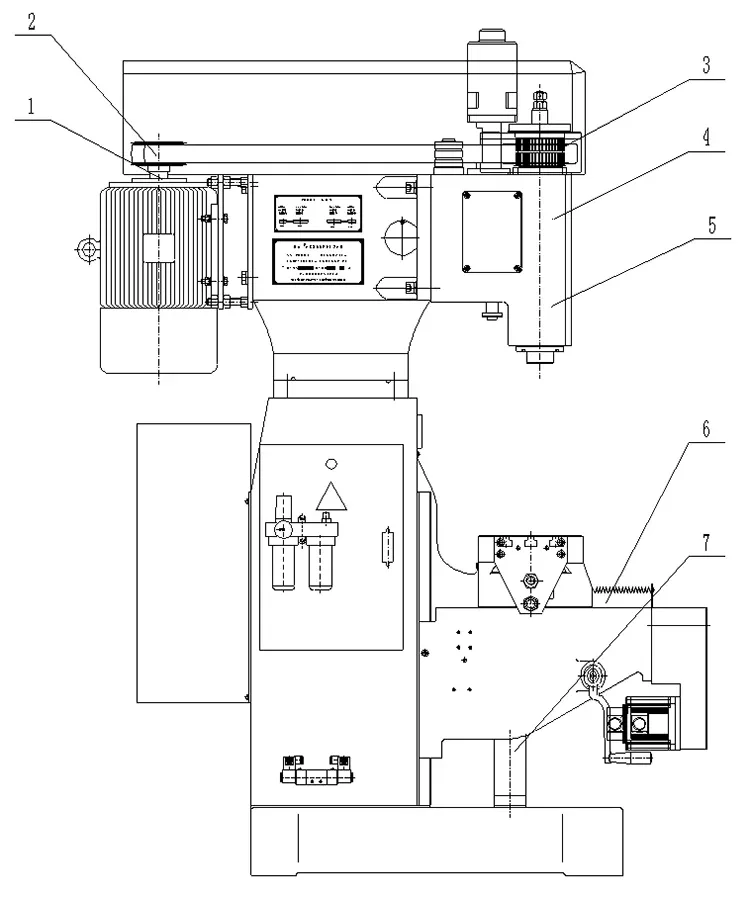

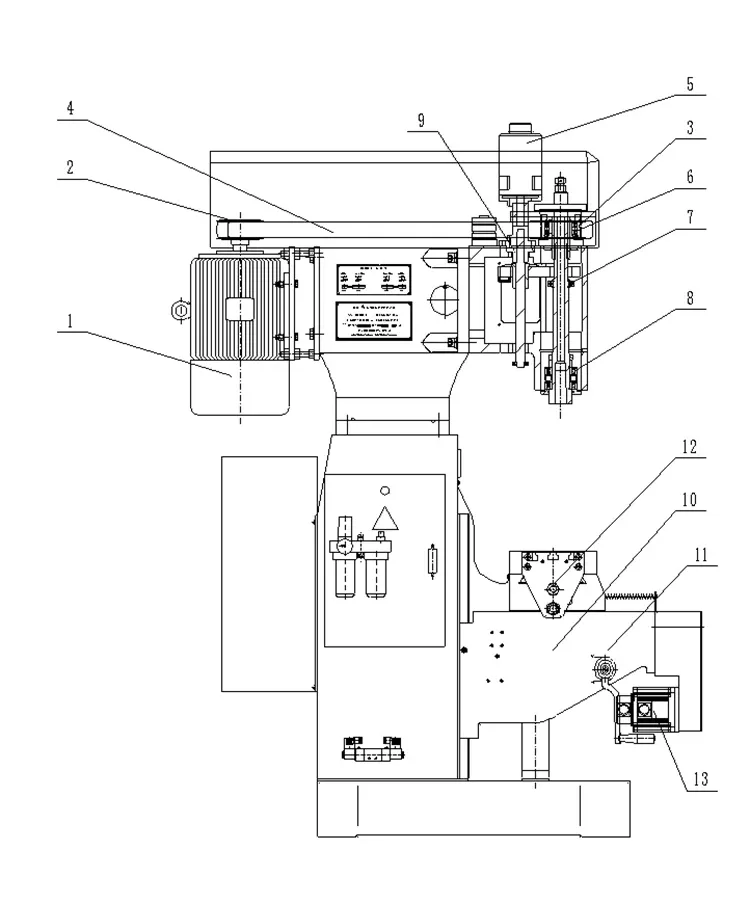

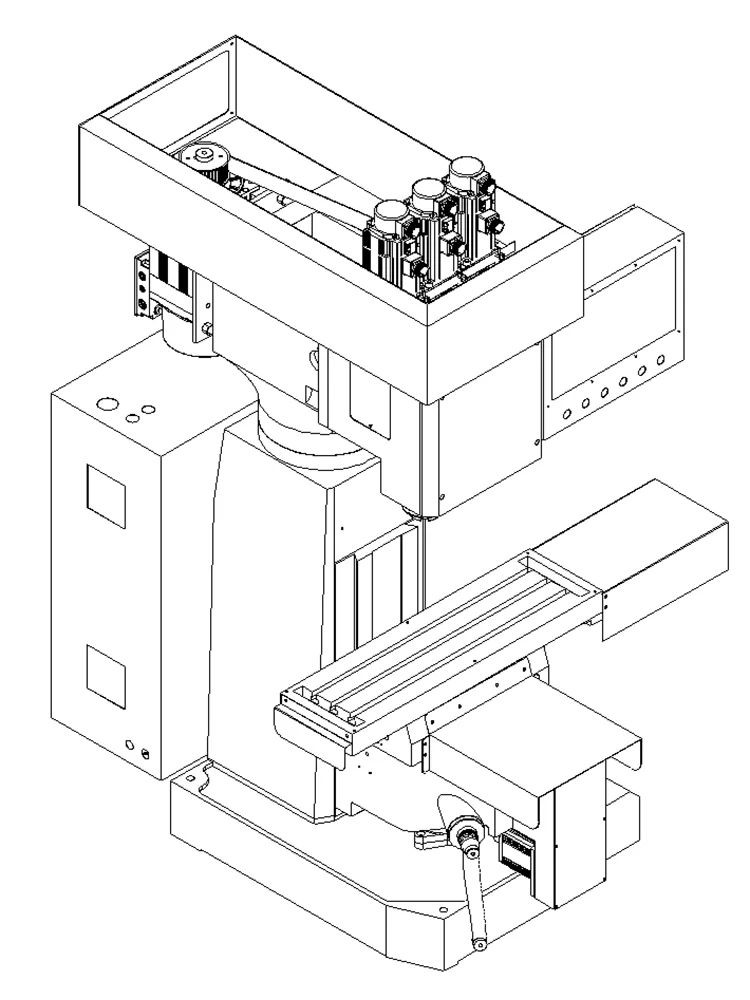

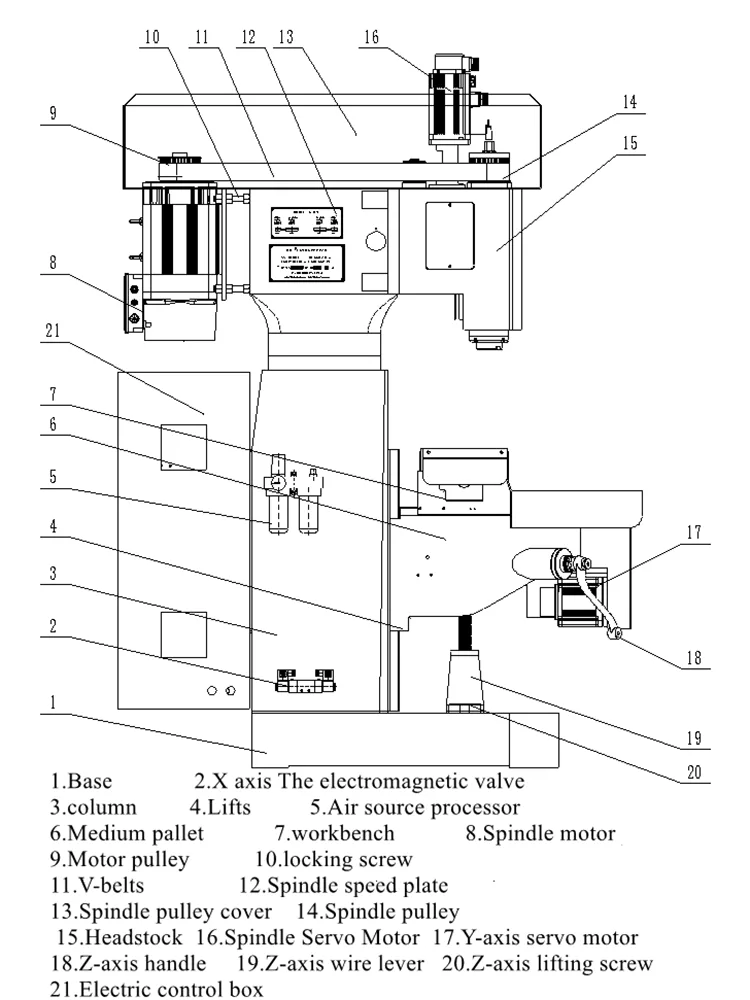

Mekanisme dan Prestasi Alat Mesin

Reka bentuk CNC menegak tiga paksi ZSK-4150X4 menggunakan ciri-ciri struktur mesin pengilangan dan peranti permulaan sokongan, yang mempunyai kelebihan kecekapan pemprosesan yang tinggi, ketepatan yang stabil, dan prosedur operasi yang mudah. Penggunaan PLC untuk pemprosesan kawalan logik dengan berkesan boleh mengelakkan litar pintas arka yang disebabkan oleh pensuisan ke hadapan dan belakang motor. Pada masa yang sama, kaedah pencetus nadi digunakan untuk memacu injap solenoid untuk mengelakkan fenomena gegelung injap solenoid bertenaga untuk masa yang lama, menyebabkan gegelung terbakar.

· Struktur: Pusat pemesinan ringkas. Kawalan program menggunakan sistem kawalan Taiwan Yitu dengan fungsi pengesanan untuk mengelakkan kerosakan paip atau alatan akibat kegagalan injap solenoid atau silinder minyak. Dialog mesra mesin manusia untuk operasi mudah.

· Sesuai untuk pemprosesan bahagian kumpulan besar dan sederhana. Pengapit sekali. Kecekapan tinggi dan ketepatan yang baik.

· Mekanisme mengetuk tidak perlu menggantikan pemacu skru plumbum. Pitch adalah standard. Motor servo utama super segerak Beijing dengan penukaran frekuensi sendiri meningkatkan kekasaran permukaan benang dan memastikan ketepatan.

· Penyelidikan dan pembangunan bebas komponen kepala kuasa. Pengisaran ketepatan. Rintangan haus yang baik dan hayat perkhidmatan yang panjang.

· Sistem Hust CNC boleh menetapkan kelajuan suapan mengikut keperluan. Selepas penggunaan jangka panjang, skru plumbum haus, sistem mempunyai fungsi pampasan alat.

· Setiap permukaan gelongsor bermotor menggunakan peranti pelinciran automatik terpusat untuk memastikan hayat perkhidmatan alat mesin.

· Pergerakan meja gelongsor didorong oleh motor servo. Berbilang koordinat boleh ditetapkan secara digital. Ketepatan kedudukan tinggi. Getaran rendah. Respon cepat.

· Semasa pemprosesan, status bahan kerja dipaparkan melalui skrin sentuh. Fungsi penggera untuk kerosakan.

· Perlindungan tertutup sepenuhnya memastikan keselamatan diri dan menambah baik persekitaran pemprosesan.

Sistem Elektrik

Vertical CNC tiga paksi ZSK-4150X4 menggunakan komponen elektrik berikut.

· Injap solenoid: Taiwan AirTAC. Kestabilan yang baik. Tekanan udara tidak boleh lebih rendah daripada 0.5MPa.

· Penyentuh AC: LS Korea. Kestabilan yang baik.

· Relay: Omron. Kestabilan yang baik.

Sistem Penghantaran

Vertical CNC tiga paksi ZSK-4150X4 menggunakan komponen penghantaran berikut.

Sistem Pelinciran

Lengan gelendong dan permukaan rel panduan dilincirkan oleh pam pelinciran manual, yang menjadikan operasi lebih mudah dan lebih komprehensif, memastikan hayat perkhidmatan permukaan pelincir.

Langkah Berjaga-jaga Operasi dan Pemprosesan

Langkah berjaga-jaga berikut adalah daripada manual operasi Vertical CNC tiga paksi ZSK-4150X4.

· Baca manual operasi dan dokumen yang disertakan sebelum beroperasi.

· Bekalan kuasa: tiga fasa empat wayar, kapasiti 7KW, keratan rentas wayar bertebat tidak kurang daripada 4mm² (kuprum).

· Jangan pasang berhampiran sumber haba, suhu tinggi atau kawasan berdebu.

· Tambah minyak pada garisan tanda minyak sebelum penggunaan pertama selepas membongkar.

· Pam penyejuk tidak boleh berjalan tanpa cecair.

· Jangan berkongsi kotak kuasa dengan mesin kimpalan elektrik atau peralatan frekuensi tinggi/sederhana.

· Wayar tanah mesti disambungkan kepada standard. Keratan rentas tidak kurang daripada 2.5mm².

· Selepas kuasa dihidupkan, gunakan pen ujian untuk memeriksa di luar mesin tidak dielektrik sebelum ujian dijalankan.

· Mulakan motor pam minyak mengikut manual. Perhatikan jika pam minyak diterbalikkan.

· Suis kehampiran telah dilaraskan dan ditetapkan. Pelarasan kecil dibenarkan. Perubahan besar merujuk kepada perkhidmatan selepas jualan.

· Parameter penyongsang ditetapkan sebelum kilang. Pengguna tidak dibenarkan untuk menetapkan secara berasingan.

· Jangan tekan butang "manual" dengan cepat dan kerap untuk mengelakkan penggera penyongsang.

· Apabila menggantikan alat atau melaraskan tali pinggang pemacu, matikan bekalan kuasa luaran.

· Terminal pembumian kuning-hijau mesti dibumikan. Jangan sambungkan talian fasa ke terminal neutral (N).

· Jangan pilih operasi beban lampau. Gunakan alat yang sesuai, jumlah pemotongan, kadar suapan.

· Kunci suis pada kotak kawalan elektrik. Matikan kuasa dan kunci semasa pemeriksaan penyelenggaraan.

Soalan Lazim

Apakah tirus gelendong mesin ini?

Tirus gelendong bagi Vertical CNC tiga paksi ZSK-4150X4 ialah MT4.

Apakah diameter lubang maksimum yang boleh dimesin?

Diameter lubang maksimum ialah Ф50mm apabila memproses bahagian tembaga dengan 4 tepi pemotong dan suapan setiap revolusi 0.16mm/r.

Apakah diameter penorehan maksimum?

Diameter pengetuk maksimum ialah Ф50mm untuk memproses bahagian kuprum. Apakah perjalanan paksi X, Y dan Z? Perjalanan paksi X ialah 400mm, perjalanan paksi Y ialah 250mm, dan perjalanan paksi Z ialah 320mm.

Apakah julat kelajuan gelendong?

Julat kelajuan gelendong paksi Z1 dan Z2 ialah 619 hingga 1420 r/min dengan kawalan servo.

Berapakah kuasa motor gelendong dan jumlah berat mesin?

Kuasa motor servo gelendong ialah 5.5KW pada 380V, dan berat bersih mesin ialah 2500KG.

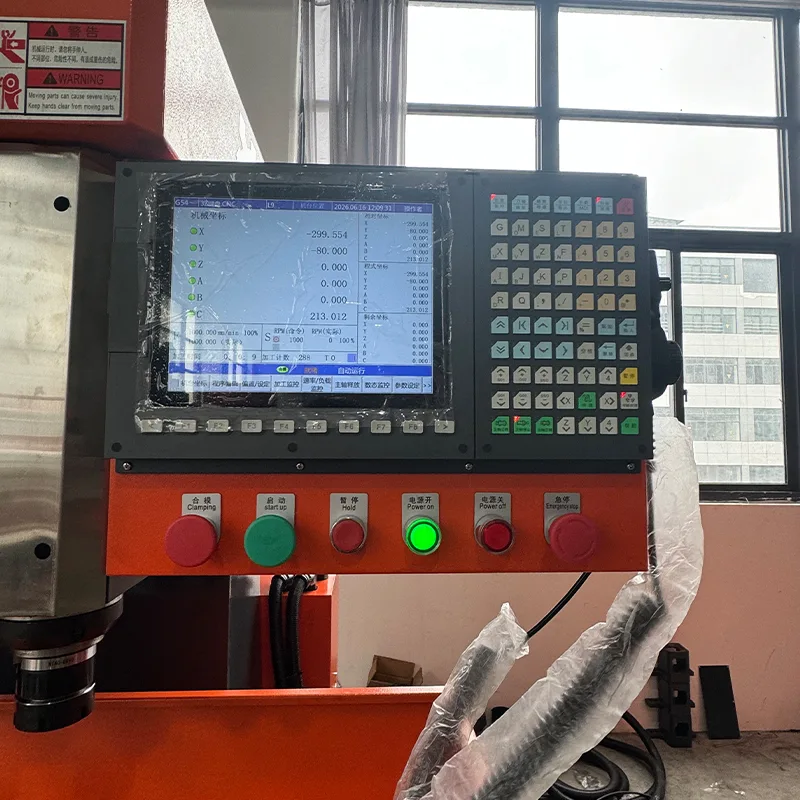

Apakah sistem kawalan yang digunakan oleh mesin ini?

Mesin ini menggunakan sistem kawalan Taiwan Yitu dengan dialog mesra mesin manusia untuk pengendalian yang mudah.
