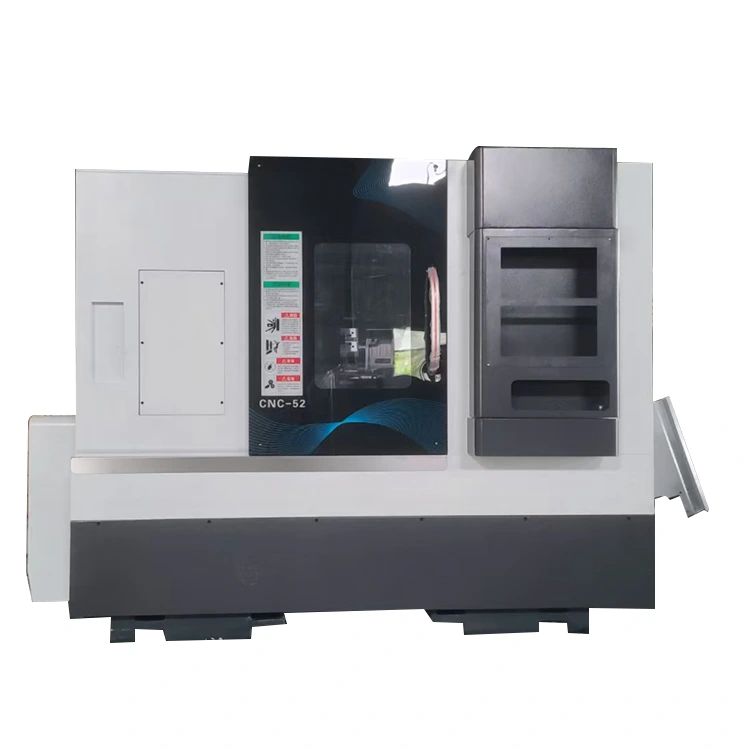

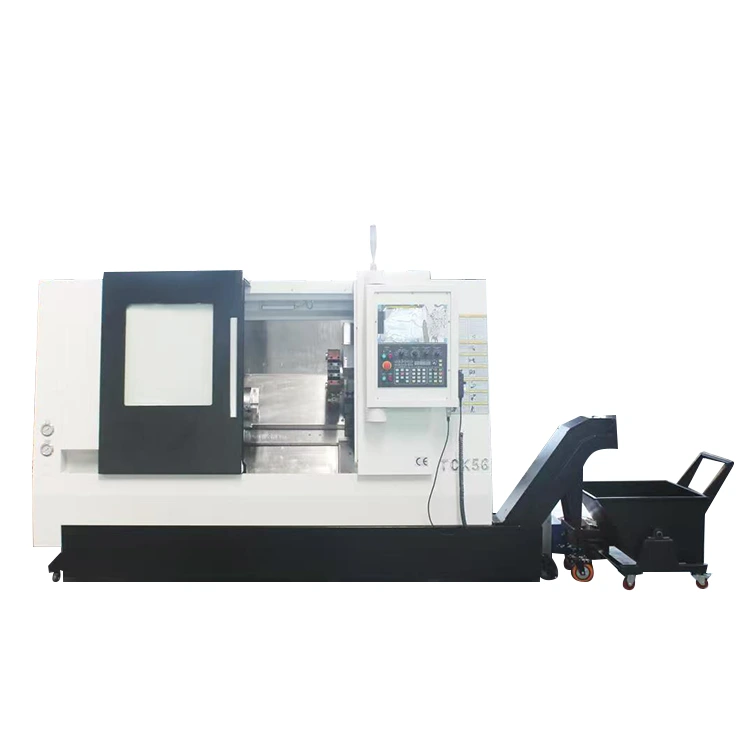

Pusat Turn-Mill CNC dengan Tailstock

Tidak.

Nama

Unit

Spesifikasi

Catatan

1

Dimensi atas meja slaid

mm

450*340

2

Perjalanan maksimum z paksi

mm

600

3

Perjalanan maksimum x paksi

mm

300

4

Max Swing Diameter

mm

650

5

Dias dari Spindle ke Slide Table Top

mm

170

6

Jarak dari pusat gelendong ke tanah

mm

1100

7

Max Maching Length

mm

475

Mengambil Turret Kuasa NF80-170-BMT55-12T sebagai contoh

8

Max beralih diameter

mm

500

9

Modle Spindle (diameter gelendong)

mm

A2-6 (200）

10

Kelajuan gelendong

Rpm

0-4000

11

X 、 Z Ball Sprew Specifictions

32*10/40*10

Skru bola thk Jepun, kelas C3

12

Kereta Panduan Linear X-Axis

Taiwan Hiwin Roller CLSS P, Saiz 35

4 jenis slider-standard

13

Kereta Panduan Linear Z-Axis

Taiwan Hiwin Roller CLSS P Saiz 35

4 slider -slider panjang yang dilengkapi

14

Kaedah sambungan motor x.z utama

Timing Belt/Drive Langsung/Pemacu Langsung

15

X.Z. Flange / Spigot Motor Tailstock

mm

130/110

16

Saiz mesin

mm

2415*1257*1270

17

Berat bersih mesin

Kg

3800kg

Dengan perlindungan dalam dan luaran

18

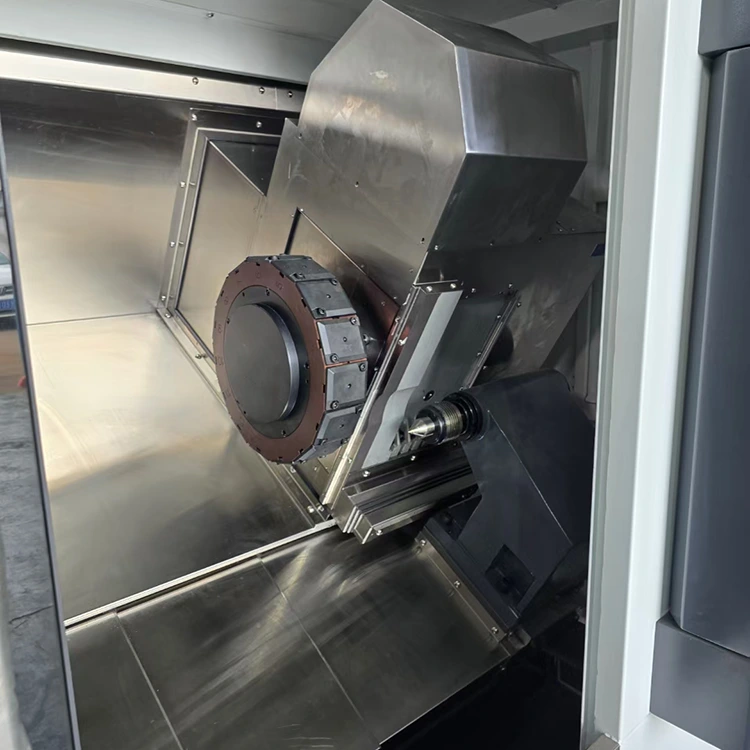

Kaedah pemasangan alat

170-BMT55 Turret Power

19

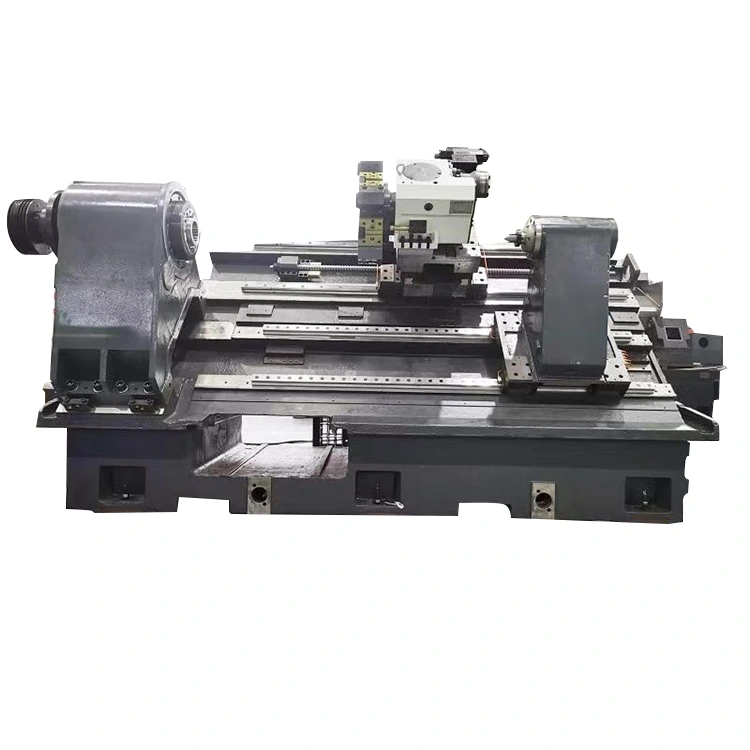

Jenis asas mesin dan kecenderungan

Tempat tidur 30 darjah

20

Tailstock

Panduan Linear Tailstock

21

Kaedah Memajukan Tailstock

Pendorong hidraulik dan pendorong servo

Pusat Tailstock Hidraulik yang dilengkapi dengan standard

22

Perjalanan maksimum tailstock

600

23

Panjang unjuran tailstock min

30mm

24

Model Pusat Tailstock

MT5
