Pelarik CNC Katil Serong dengan Servo Turret dan Tailstock

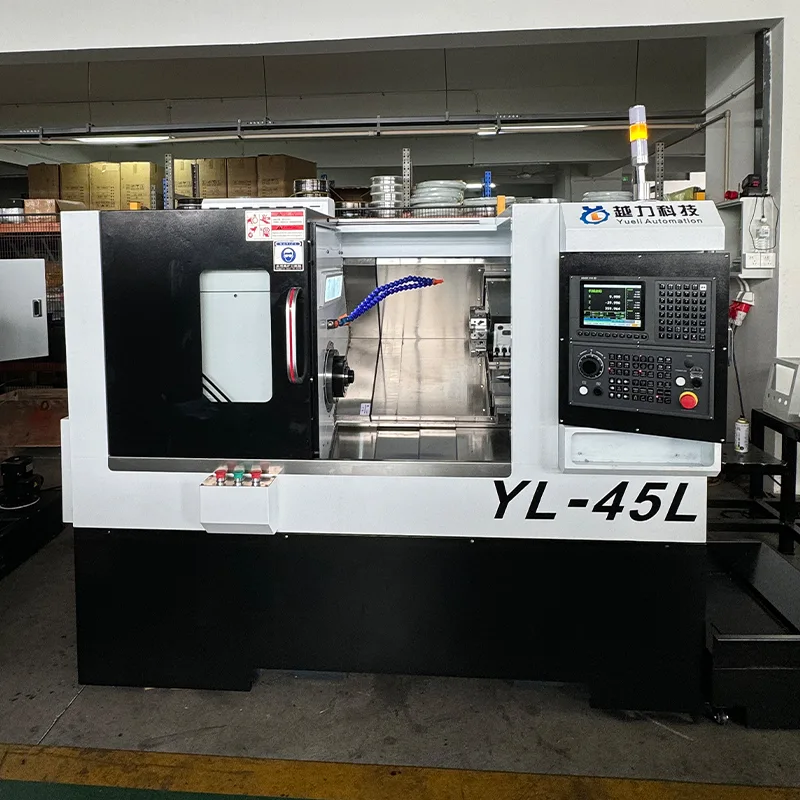

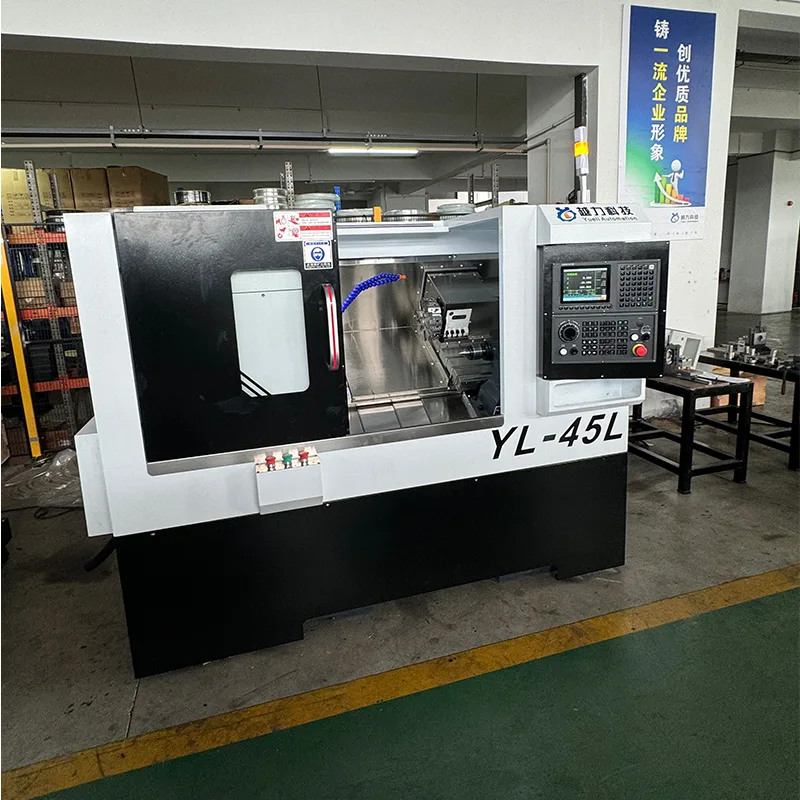

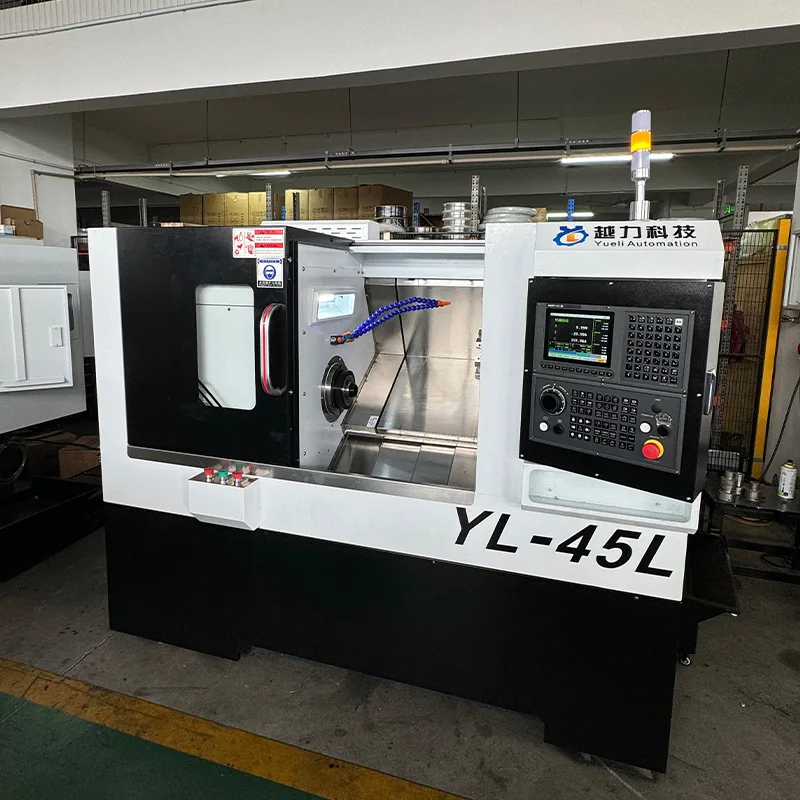

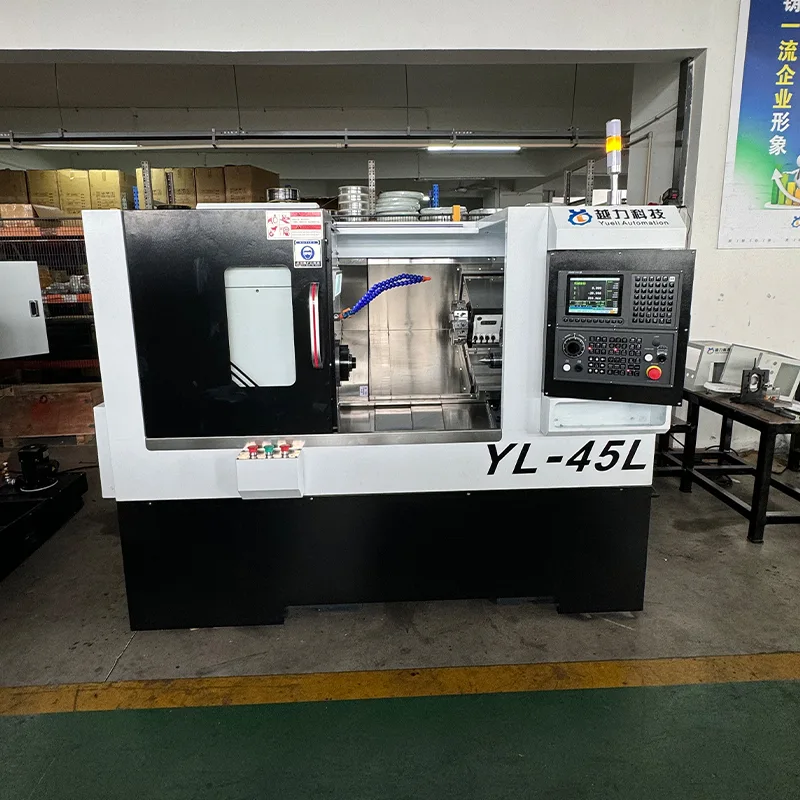

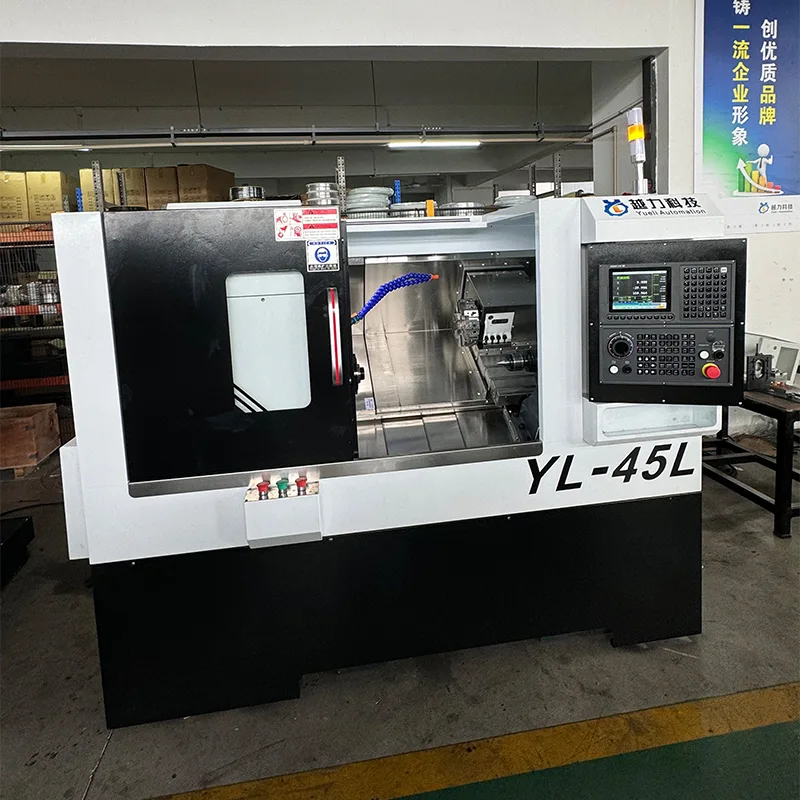

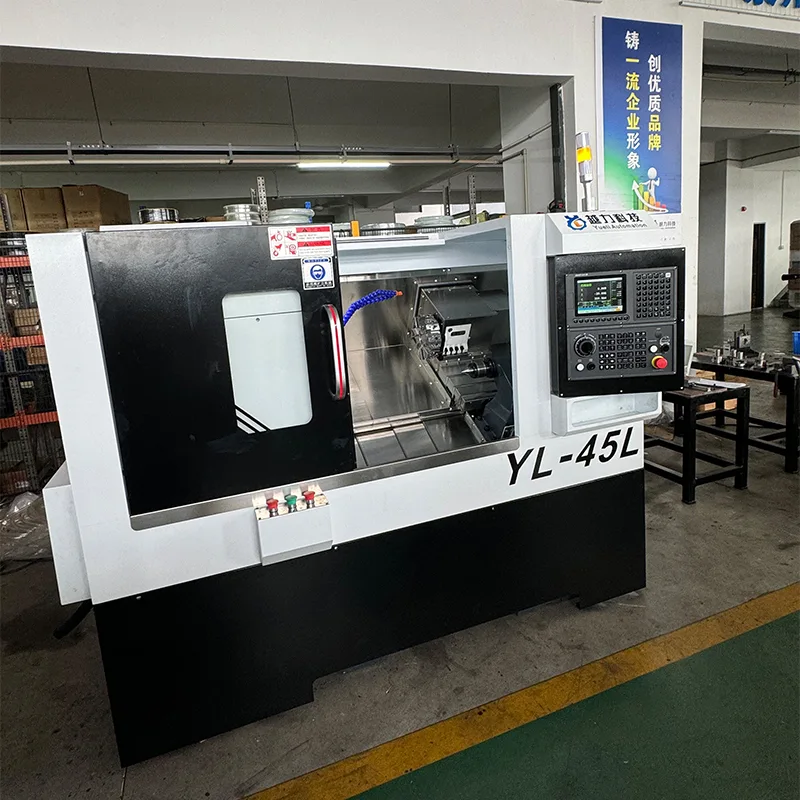

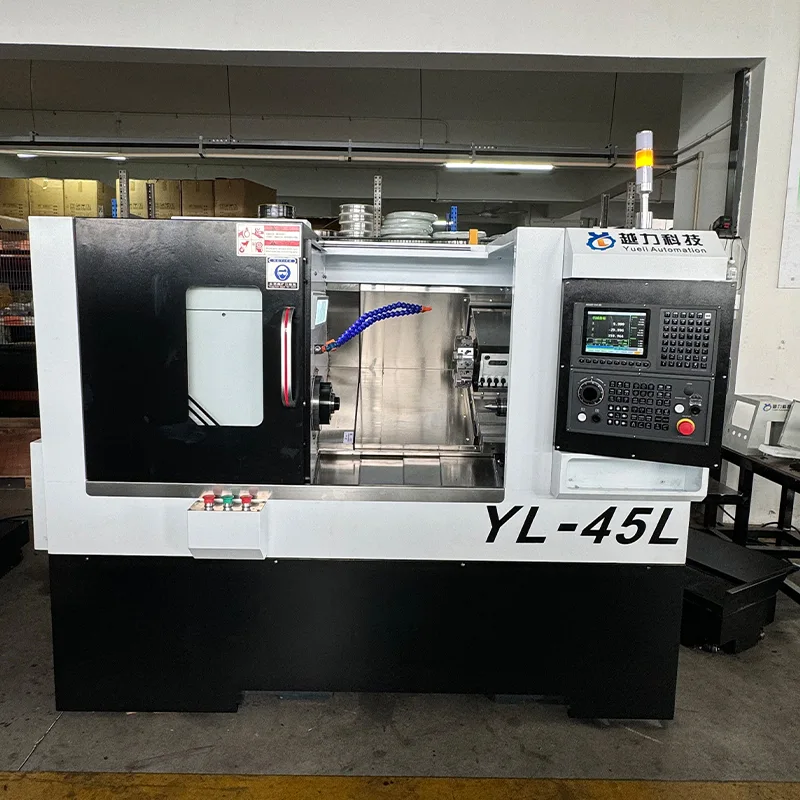

Pelarik CNC Katil Serong dengan Servo Turret dan Tailstock (model YL-45L) dihasilkan oleh Quanzhou Yueli Automation Equipment Co., Ltd. Mesin ini mempunyai reka bentuk katil condong 30 darjah dengan turet servo 63 untuk perkakas. Ia dilengkapi dengan sistem CNC FANUC Oi-TF PLUS (5), skru bebola ketepatan THK 32mm Jepun dan panduan penggelek linear ketepatan 30mm, memberikan prestasi pemesinan yang stabil dan tepat. Kelajuan gelendong berjulat dari 0 hingga 5000 RPM dengan motor gelendong Huahong 7.5KW. Mesin ini mempunyai tailstock panduan linear dengan pendorong hidraulik, perjalanan tailstock ialah 500mm, dan tirus tailstock ialah MT4. Diameter pusingan maksimum ialah 375mm, dan panjang pemesinan maksimum ialah 380mm dengan chuck.

Spesifikasi Teknikal

Parameter teknikal berikut digunakan pada Pelarik CNC Katil Serong dengan Servo Turret dan Tailstock.

Konfigurasi Utama

Pelarik CNC Katil Slant dengan Servo Turret dan Tailstock dilengkapi dengan komponen utama berikut.

Aksesori Standard

Aksesori berikut disertakan dengan Pelarik CNC Katil Slant dengan Servo Turret dan Tailstock.

Struktur Mesin dan Ciri Utama

Pelarik CNC Katil Slant dengan Servo Turret dan Tailstock menggabungkan ciri struktur dan prestasi berikut.

· Katil: Reka bentuk katil condong 30 darjah untuk ketegaran dan aliran cip yang cekap.

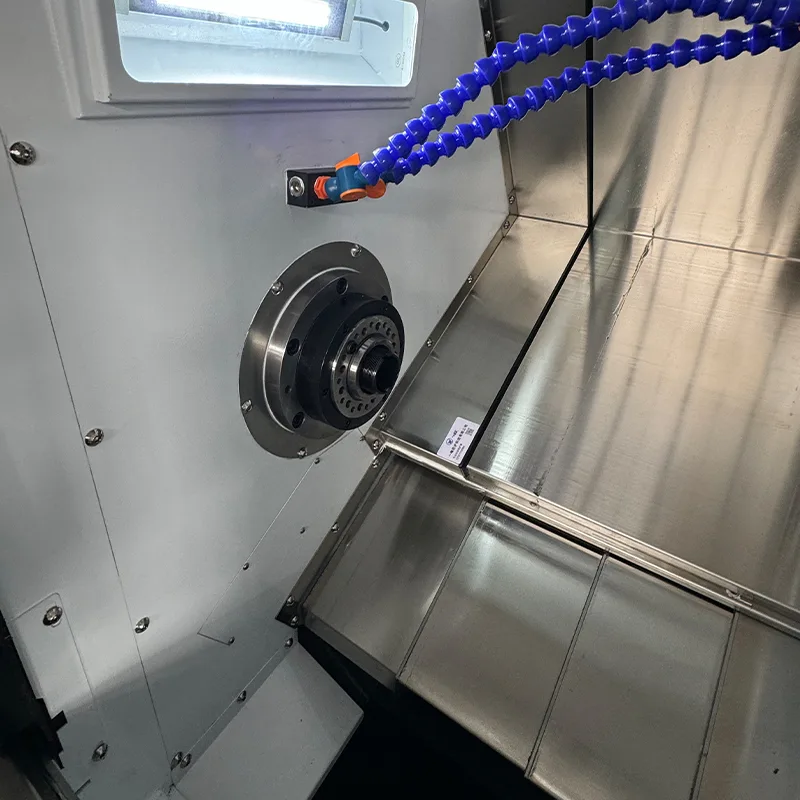

· Spindle: Pemasangan gelendong ketepatan kartrij dengan galas NSK Jepun. Model gelendong A2-5 dengan diameter 170mm. Julat kelajuan 0-5000 RPM.

· Laluan panduan: Panduan penggelek linear ketepatan THK 30mm Jepun. Paksi X dengan 4 blok standard, paksi Z dengan 4 blok lanjutan.

· Skru Bola: Skru bola ketepatan THK 32mm Jepun dengan pic 10mm untuk kedua-dua paksi X dan Z.

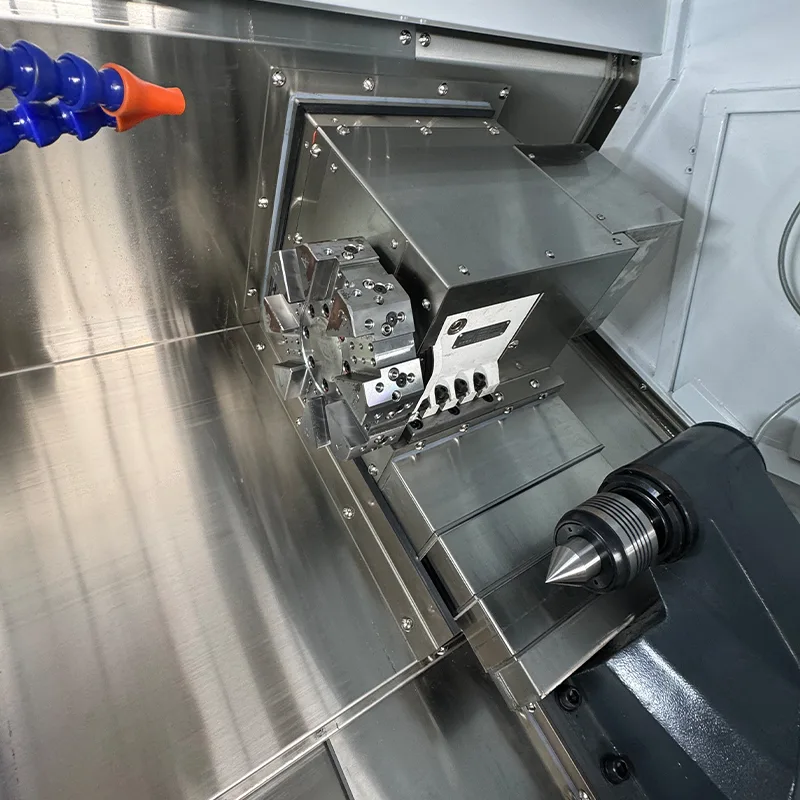

· Perkakas: 63 turet servo untuk menukar alat automatik.

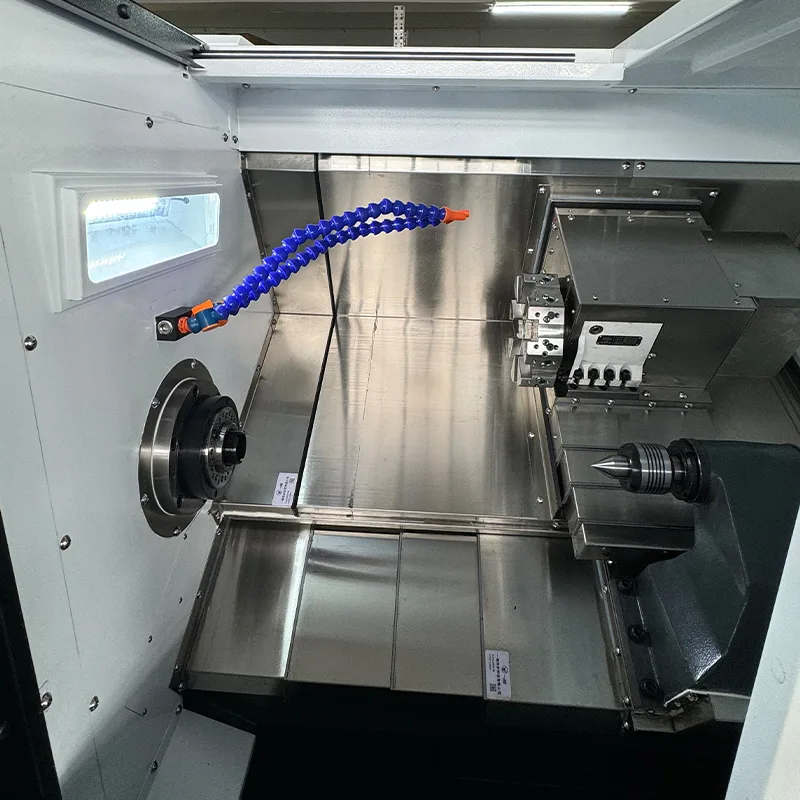

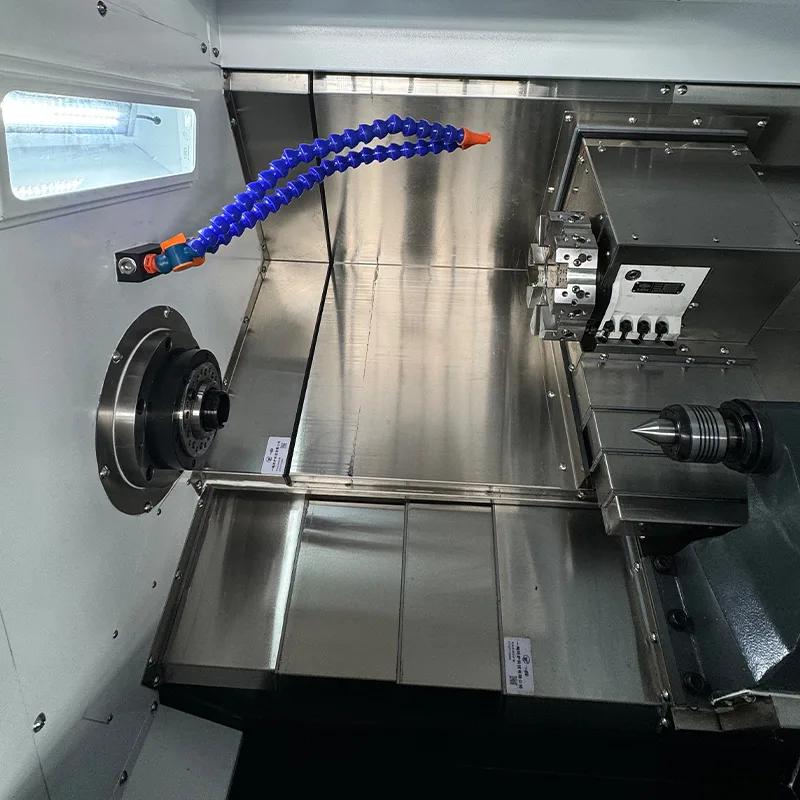

· Tailstock: Tailstock panduan linear dengan pendorong hidraulik. Perjalanan stok ekor 500mm. Tailstock tirus MT4.

· Sambungan Motor: Motor utama dengan pemacu tali pinggang, motor X dan Z dengan pemacu terus.

Maklumat Pesanan

Butiran harga dan pesanan berikut digunakan untuk Pelarik CNC Katil Serong dengan Servo Turret dan Tailstock.

· Nama Produk: Pelarik CNC Katil Serong (Jenis Turret Alat)

· Model: YL-45L

· Syarat Pembayaran: 30% deposit, baki sebelum penghantaran

· Waranti: 1 tahun untuk bahagian (kerosakan buatan manusia tidak termasuk)

· Cukai: 13% VAT termasuk

· Pengangkutan: Termasuk

Soalan Lazim

Apakah sistem kawalan pelarik CNC katil serong ini?

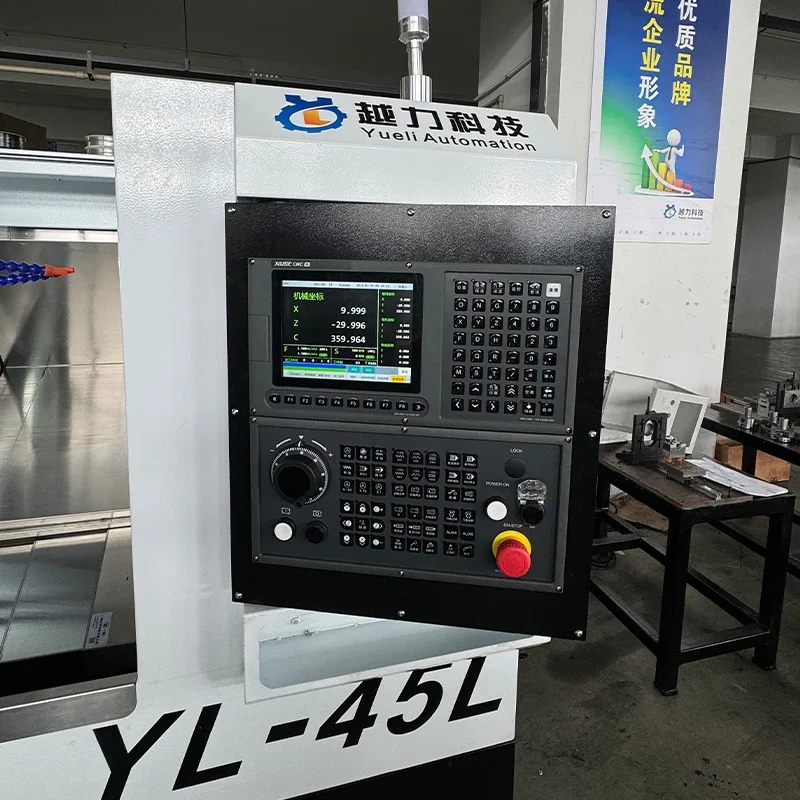

Pelarik CNC katil senget menggunakan sistem CNC FANUC Oi-TF PLUS (5) dengan motor servo FANUC dan pemacu untuk paksi X dan Z.

Apakah perjalanan paksi X dan Z mesin ini?

Perjalanan paksi X ialah 200mm, dan perjalanan paksi Z ialah 460mm. Apakah kelajuan gelendong dan kuasa motor gelendong?

Julat kelajuan gelendong ialah 0 hingga 5000 RPM, dan kuasa motor gelendong ialah 7.5KW dari Huahong.

Apakah jenis katil dan perkakas yang ada pada mesin ini?

Mesin ini mempunyai katil senget 30 darjah dengan turet servo 63 untuk menukar alat automatik.

Apakah spesifikasi panduan dan skru bola?

Paksi X dan Z menggunakan skru bola ketepatan 32mm dan panduan penggelek linear ketepatan 30mm, kedua-duanya dari Jepun THK.

Apakah berat dan dimensi mesin pelarik CNC ini?

Dimensi mesin ialah 1875×1021×1263mm, dan beratnya kira-kira 1.8 tan.

Apakah jenis stok ekor yang ada pada mesin itu?

Mesin ini mempunyai tailstock panduan linear dengan pendorong hidraulik, perjalanan tailstock ialah 500mm, dan tirus tailstock ialah MT4.
