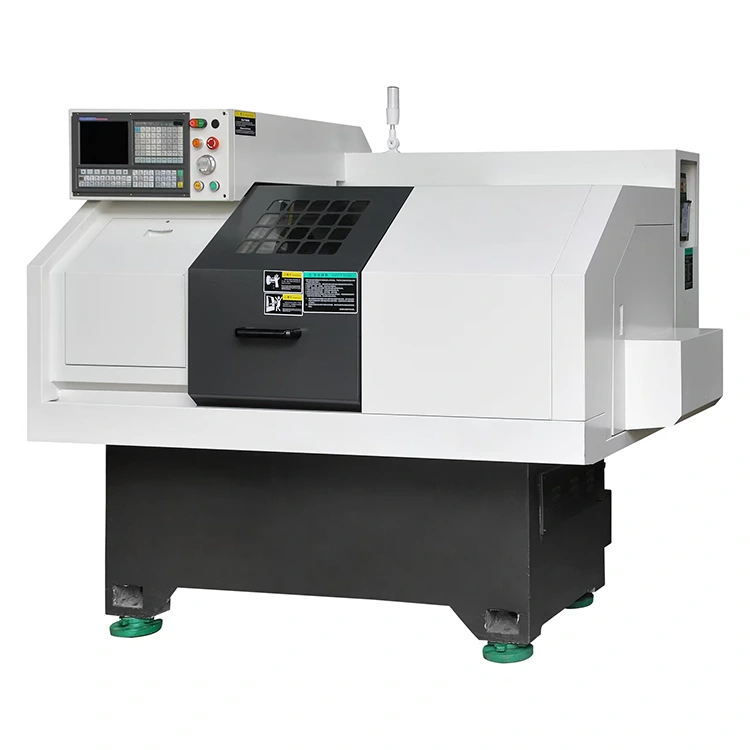

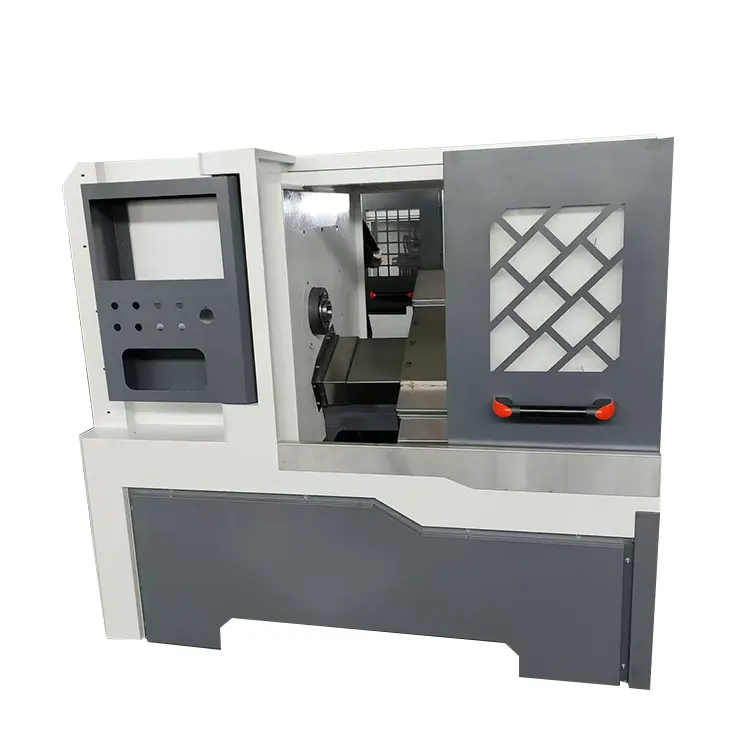

Mesin Bersepadu Truss

Pelanggan

Reza

Petikan No.

YL2025091101

Hubungi

Reza

Tarikh petikan

2025-9-11

Cc.

Kesahan petikan

30 hari

Tel

Masa penghantaran

20 hari selepas mendapat deposit

Harga

0640 (termasuk kepala kuasa pemotong terbang dan turet alat persegi)

RMB42000SET

Pembayaran

T/t.30%asdeposit, 70%Paymentbeforedelivery.

Jaminan

Satu tahun.

Foto

 Nama

 Spesifikasi

Keupayaan pemprosesan

Diameter Swing Max di atas katil (mm)

280

Max Swing Diameter Over Carriage (φ/mm)

F160

Panjang Panjang Maksimum (φ/mm）

280

Max Turning Diameter (φ/mm）

280

Diameter Maksimum Maksimum untuk Stok Bar (φ/mm）

42

Spindle

Jenis Hidung Spindle (GB 5900.1)

A2-5

 Tirus lubang pelapik gelendong

21 °

GB21 °

Diameter gelendong melalui lubang (φ/mm）

49

 Diameter diameter melalui lubang gelendong

41.5

Thread Bar Drawbar Spindle

M48 × 1.5

Julat Kelajuan Spindle (R/Min)

0-3000 (4000）

Konfigurasi Standard: 0-3000 (Pilihan: 4000)

 Mod peralihan gear gelendong

32

Spindle Bebas: 3 depan, 2 belakang

Kuasa Motor Utama (Penilaian Berterusan) (KW)

4

Kuasa motor utama (nilai maksimum serta -merta) (kW)

4

Kelajuan Rapid Traverse X-Axis (m/min)

15

Kelajuan Kelajuan Perjalanan Pantas Z (m/min)

15

Tork motor servo x-paksi (n · m)

110/6.4

Tork motor servo z-axis (n · m)

110/6.4

Strok X-Axis (mm)

640

Strok z-paksi (mm)

280

Kaedah Sambungan Motor X-Axis & Z-Axis

 Gandingan langsung

Guideway Z-Axis

Z-30-640

Skru bola z-paksi 30-640 jenis persegi

X-selepas.

X-30-540

Skru Bola Paksi X 30-540 Jenis Square

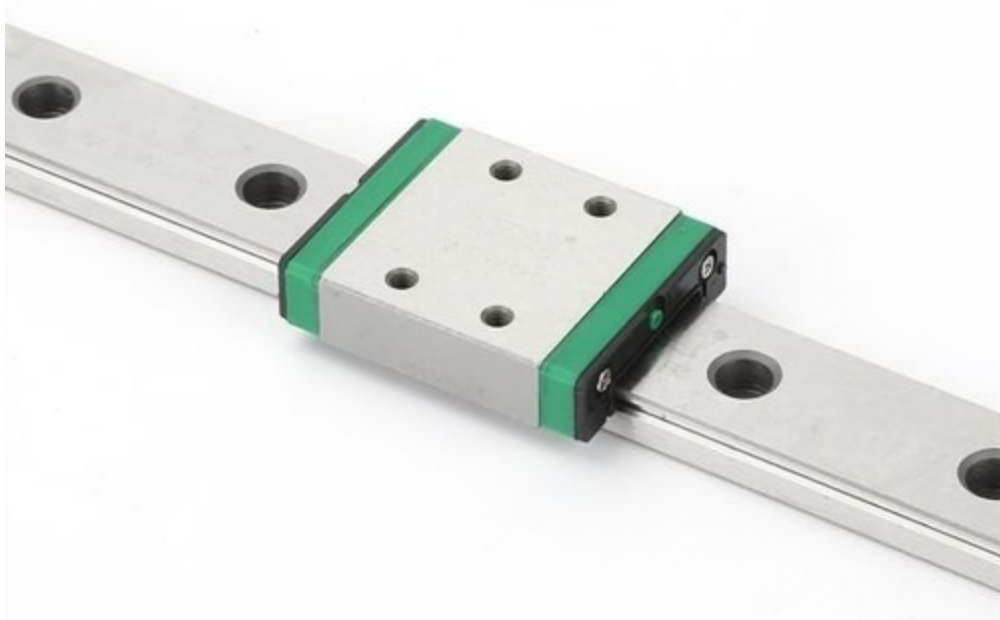

 Jenis Guideway

（30fzs）

Linear Guideway (30Fzs)

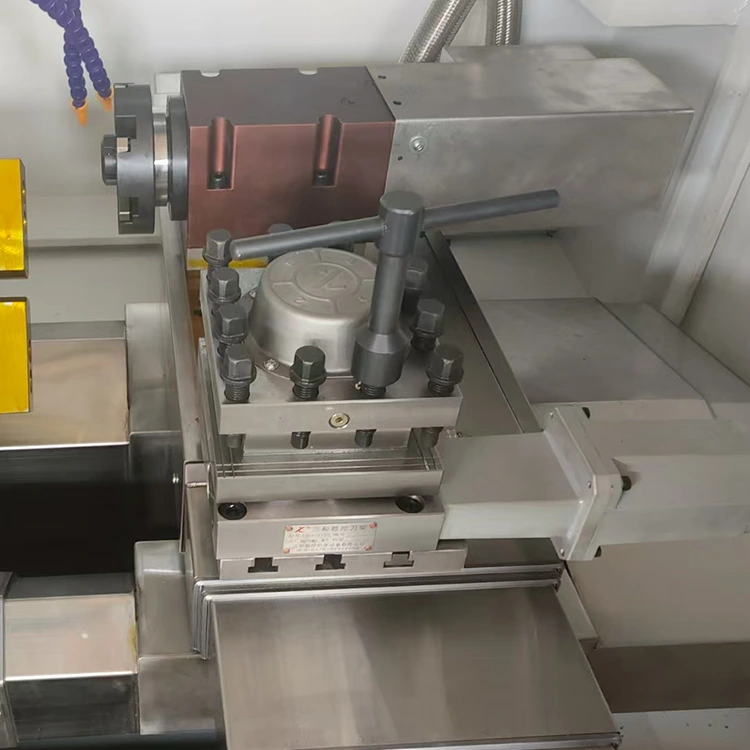

Turret Alat

 Jenis Turret Alat

6125

 Bilangan stesen alat

（Mm）

Saiz Alat (mm)

20*20

Pos Alat Tetap (20 × 20)

Kekuda

Strok standard x-paksi

2400mm

X-Axis MaxSpeed

1.5mm/s

Strok standard y-paksi

650mm

Kelajuan maksimum y-axis

1m/s

Strok standard z-paksi

1000mm

Kelajuan maksimum z-axis

1.5m/s

 Ketinggian dulang dari tanah

1100mm

 Saiz dulang

550*350mm

 Bilangan dulang

2

2 gambar

 Bahan kekuda

keluli

 Akhir penggenggam

，

Putaran pneumatik pneumatik

 Mod penghantaran

Guideway linear dengan rak kereta api yang cenderung

 Voltan input

220v

 Tekanan udara input

0.5-0.8 Pa

Bekalan kuasa

 Jumlah kuasa yang dinilai

9kW

 Nilai jumlah semasa

20a

Spesifikasi

 Berat mesin

900kg

Saiz Mesin (L × W × H）

1650 × 1250 × 1600mm

yang lain

 Kaedah pengapit

Diameter Chuck (pilihan)

 Kuasa pam air

380V/90W

Model skru bola (paksi x)

2508

Modell skru bola (paksi z)

3208

Jenis penghantar cip (pembelian pilihan)

Medan machinign

 Bahagian motosikal automatik dan aksesori perkakasan
