Pelarik Katil Serong CNC dengan Servo Turret dan Tailstock Hidraulik

CNC Slant Bed Lathe with Servo Turret and Hydraulic Tailstock (model YL-46K) ialah mesin pemusing ketepatan yang dikeluarkan oleh Quanzhou Yueli Automation Equipment Co., Ltd. Reka bentuk katil senget 30 darjah memberikan ketegaran dan penyingkiran cip yang cekap semasa operasi pemotongan berat. Dilengkapi dengan sistem CNC FANUC Oi-TF PLUS (5) dan skru bebola ketepatan THK 32mm Jepun dan panduan penggelek linear 30mm, mesin ini memberikan ketepatan yang konsisten dan kestabilan jangka panjang. Motor gelendong Huahong 7.5KW menawarkan julat kelajuan 0 hingga 5000 RPM. Stok ekor hidraulik dengan tirus MT4 dan perjalanan 500mm menyokong pegangan bahan kerja yang stabil, manakala turet servo 63 membolehkan perubahan alat automatik untuk kecekapan pengeluaran yang lebih baik.

Ciri Teras

CNC Slant Bed Lathe dengan Servo Turret dan Hidraulik Tailstock menawarkan ciri utama berikut.

· Reka Bentuk Katil Serong: Katil serong 30 darjah untuk ketegaran yang dipertingkatkan dan aliran cip yang berkesan semasa pemesinan.

· Spindle Ketepatan Tinggi: Pemasangan gelendong ketepatan jenis kartrij dengan galas NSK Jepun. Model gelendong A2-5 dengan diameter 170mm.

· Panduan Premium: Panduan penggelek linear ketepatan THK 30mm Jepun. Paksi X dengan 4 blok standard, paksi Z dengan 4 blok lanjutan.

· Skru Bola Ketepatan: Skru bebola THK 32mm Jepun dengan pic 10mm untuk kedua-dua paksi X dan Z.

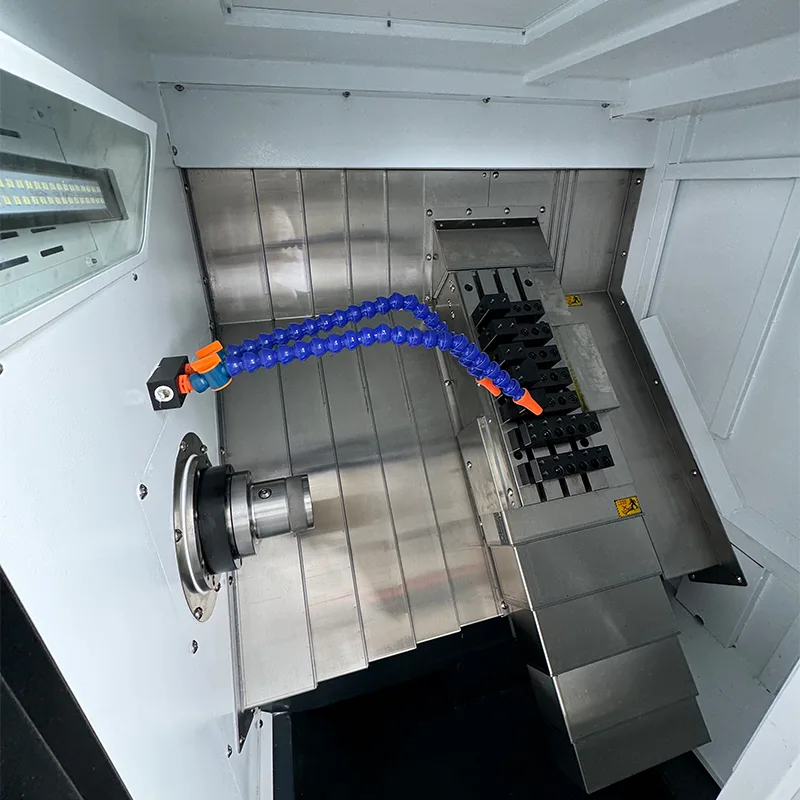

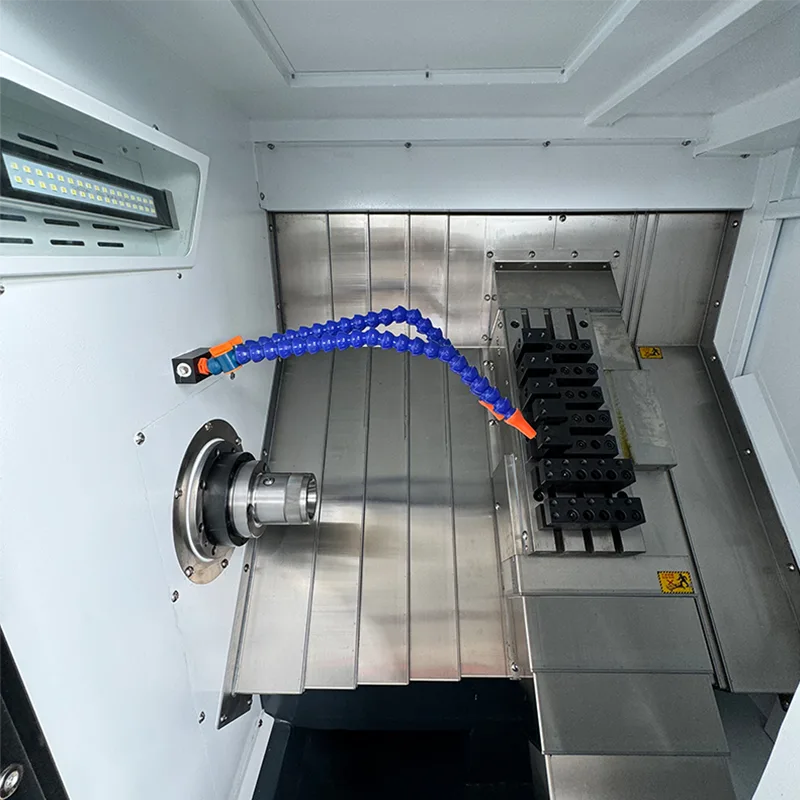

· Servo Turret: 63 servo Turret untuk pengindeksan alat yang pantas dan tepat.

· Hidraulik Tailstock: Linear guide tailstock dengan pendorong hidraulik. Perjalanan tailstock 500mm dengan tirus MT4.

· Sistem Pemacu Motor: Motor gelendong utama dengan pemacu tali pinggang, motor servo X dan Z dengan sambungan pemacu terus.

Spesifikasi Teknikal

Jadual berikut menyenaraikan parameter teknikal lengkap CNC Slant Bed Lathe dengan Servo Turret dan Hidraulik Tailstock.

Konfigurasi Mesin

Pelarik Katil Serong CNC dengan Servo Turret dan Hidraulik Tailstock dibina dengan komponen dan jenama utama berikut.

· Sistem CNC: FANUC Oi-TF PLUS (5) dengan motor dan pemacu servo FANUC X/Z.

· Motor gelendong: Huahong 7.5KW.

· Skru Bola: Skru bola ketepatan THK 32mm Jepun.

· Panduan Penggelek Linear: Panduan penggelek ketepatan THK 30mm Jepun.

· Pemasangan Spindle: Jenis ketepatan katrij dengan galas NSK Jepun.

· Silinder Putar Hidraulik: Taiwan.

· Stesen Hidraulik: Taiwan.

· Ketua Kuasa: 3 stesen, 11.4N.

· Pam Penyejuk: 750W.

Aksesori Standard

Setiap CNC Slant Bed Lathe dengan Servo Turret dan Hidraulik Tailstock disertakan dengan aksesori berikut.

· Spring collet untuk bahan pengapit – disertakan 1 keping.

· Memusing pemegang alat – 3 keping.

· Pemegang alat penggerudian – 2 keping.

· Bar alat penggerudian – Bar sambungan ER20A, 2 keping.

· Set kunci hex – 1 set.

Aplikasi dan Kelebihan

Pelarik Katil Serong CNC dengan Servo Turret dan Hidraulik Tailstock sesuai untuk pelbagai aplikasi membelok.

· Keupayaan Pemprosesan: Diameter pusingan maksimum 375mm, panjang pemesinan maksimum 380mm dengan chuck. Mengendalikan pelbagai bahan termasuk keluli, keluli tahan karat dan logam bukan ferus.

· Kecekapan Pengeluaran: 63 menara servo membolehkan pengindeksan alat pantas, mengurangkan masa persediaan dan meningkatkan daya pengeluaran untuk pengeluaran kelompok.

· Ketepatan dan Kestabilan: Laluan panduan THK Jepun dan skru bola, digabungkan dengan kawalan CNC FANUC, memastikan ketepatan dan kebolehulangan yang konsisten.

· Sokongan Bahan Kerja: Stok ekor hidraulik dengan perjalanan 500mm dan tirus MT4 menyediakan pengapit yang selamat untuk bahan kerja yang lebih panjang.

· Pembinaan Tegar: Katil senget 30 darjah dengan panduan penggelek tugas berat menyokong operasi pemotongan berat yang stabil.

Pembuatan dan Jaminan Kualiti

Pelarik Katil Serong CNC dengan Servo Turret dan Hidraulik Tailstock dihasilkan di bawah piawaian kawalan kualiti yang ketat.

· Semua komponen utama diperoleh daripada jenama terkenal termasuk FANUC, THK Jepun, NSK Jepun dan Huahong.

· Proses pemasangan ketepatan untuk skru bola, panduan linear, dan pemasangan gelendong.

· Pemeriksaan dan ujian yang rapi sebelum penghantaran untuk memastikan ketepatan dan kebolehpercayaan mesin.

· Disokong oleh lebih daripada sepuluh tahun pengalaman pembuatan dan sokongan teknikal profesional.

Soalan Lazim

Apakah sistem CNC yang digunakan pada pelarik katil senget ini?

Mesin ini menggunakan sistem CNC FANUC Oi-TF PLUS (5) dengan motor servo FANUC dan pemacu untuk paksi X dan Z.

Apakah perjalanan paksi mesin bubut CNC ini?

Perjalanan paksi X ialah 200mm, dan perjalanan paksi Z ialah 460mm.

Apakah kelajuan gelendong dan kuasa motor?

Kelajuan gelendong berjulat dari 0 hingga 5000 RPM, dikuasakan oleh motor gelendong Huahong 7.5KW.

Apakah jenis pandu arah dan skru bebola yang digunakan?

Mesin ini menggunakan skru bebola ketepatan 32mm Jepun dan panduan penggelek linear ketepatan 30mm.

Apakah berat mesin dan dimensi keseluruhan?

Dimensi mesin ialah 1875×1021×1263mm, dan beratnya lebih kurang 1.8 tan.
