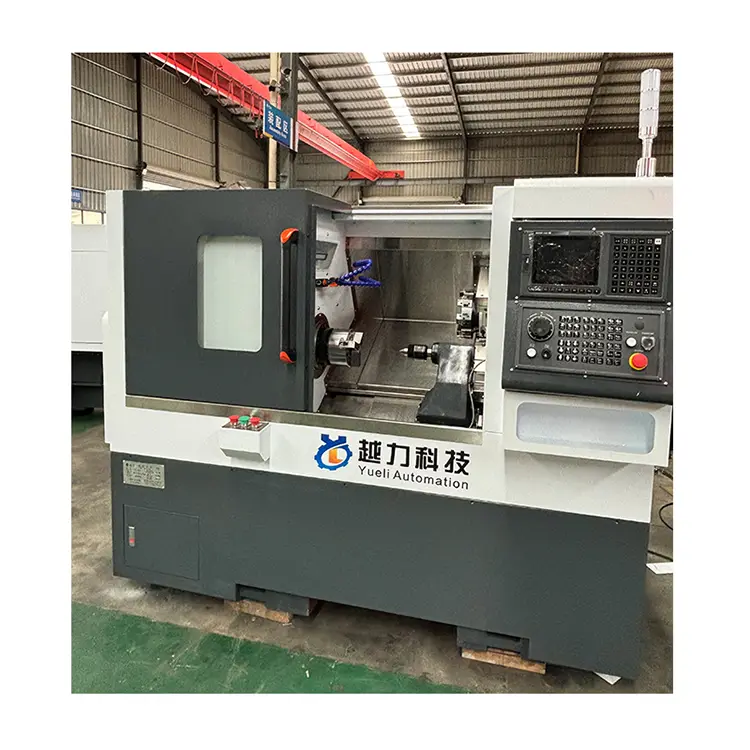

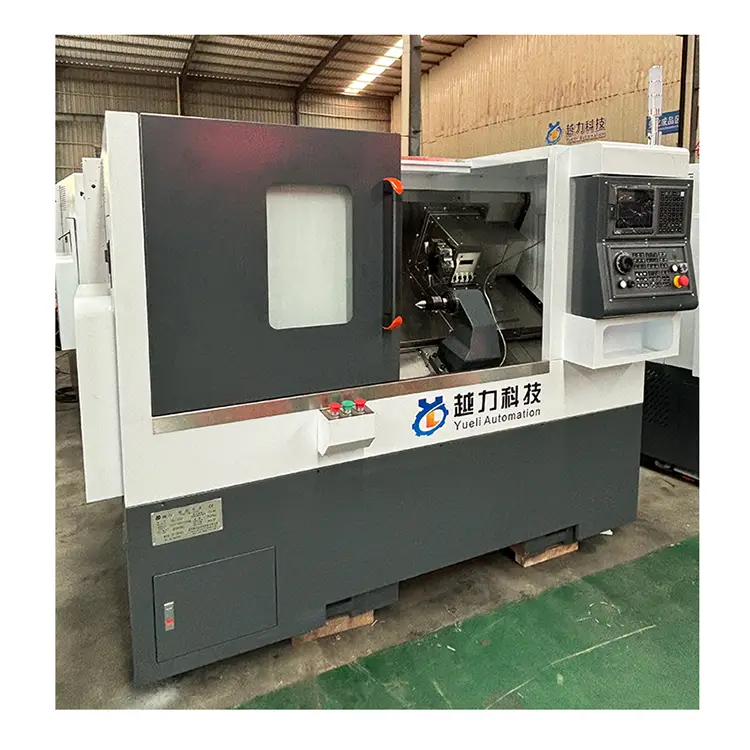

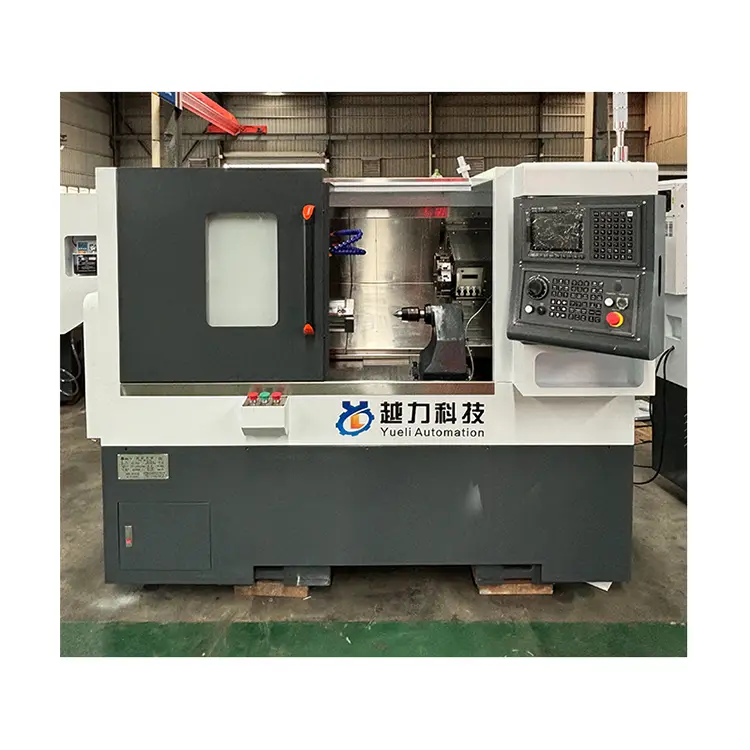

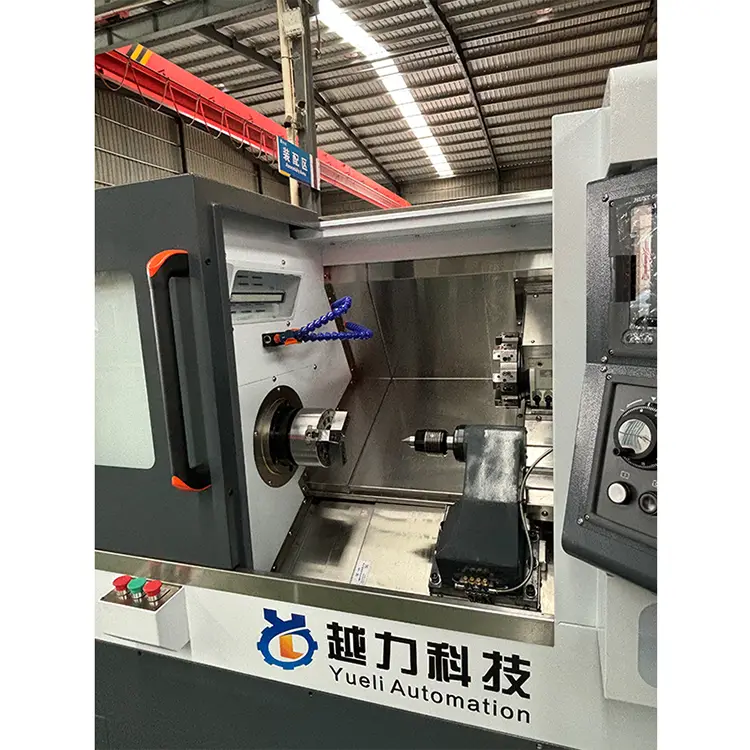

Alat Turret Tail-top CNC Lathe

Nombor siri

Projek

Unit

Spesifikasi (dimensi)

 Catatan

1

Saiz meja seretan

mm

300*260

2

Perjalanan Z-Axis

mm

460

3

Perjalanan X-Axis

mm

200

4

Putaran maksimum

mm

450

5

Jarak dari pusat batang utama ke permukaan meja plat seret

mm

63

6

Jarak dari tanah ke pusat batang utama

mm

1050

7

Panjang pemprosesan maksimum

mm

380 (termasuk Chuck)

Ambil Acer LQ63/80-220-8T Servo Turret sebagai contoh

8

Diameter putaran maksimum

mm

375

9

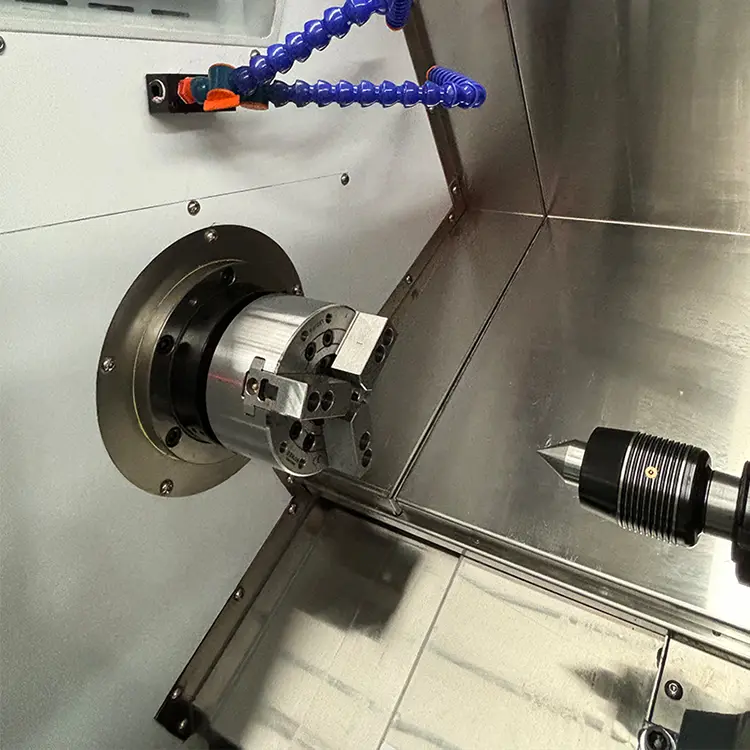

Model Spindle (diameter gelendong)

mm

A2-5 (170)

10

Kelajuan gelendong

Rpm

0-5000

11

Spesifikasi skru bola x.z

32*10/32*10

12

Spesifikasi kereta api x

30 penggelek

4 slider-normal

13

Spesifikasi kereta api z panduan

30 penggelek

4 pemanjangan slider-konvensional

14

Kaedah sambungan motor x.z utama

Penyegerakan pita / sambungan langsung / sambungan langsung

15

X.Z FLANGE MOTOR/STOP

mm

130/110

16

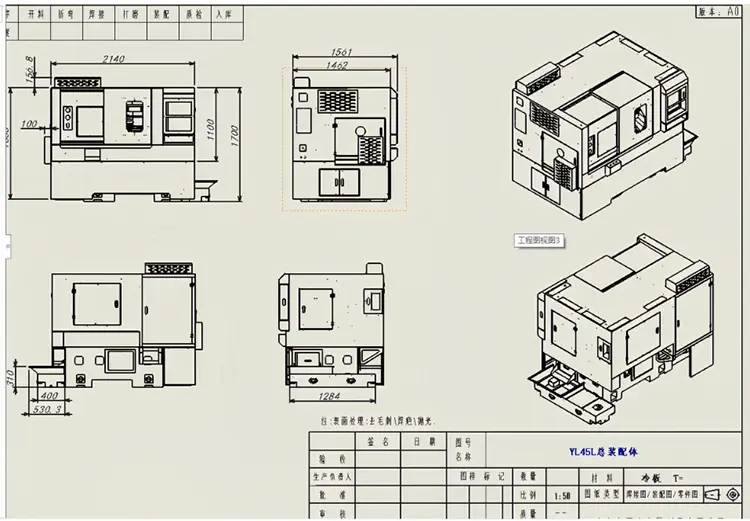

Dimensi mesin optik (panjang, lebar, ketinggian)

mm

1875*1021*1263

17

Berat

 ton

Kira -kira 1.8t

Tidak mengandungi spindle menara alat dalaman dan luaran

18

Kaedah pemuatan pisau

63 Servo Turret

19

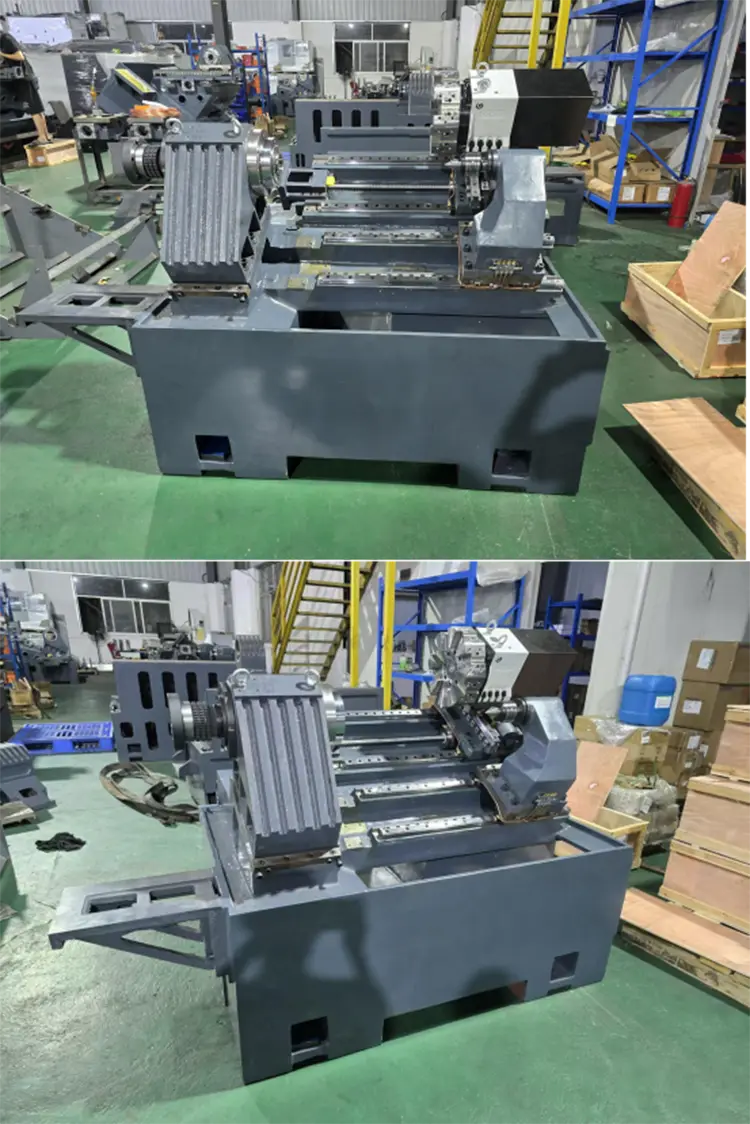

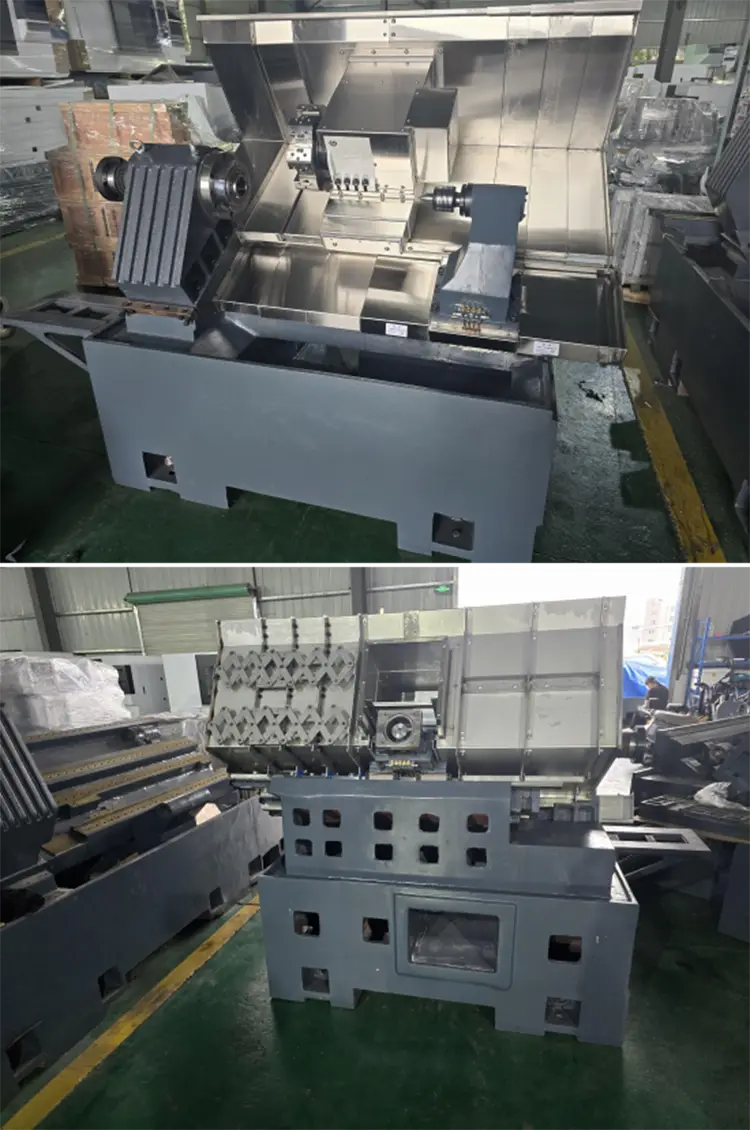

Bentuk dan cerun katil

Tempat tidur condong pada 30 darjah

20

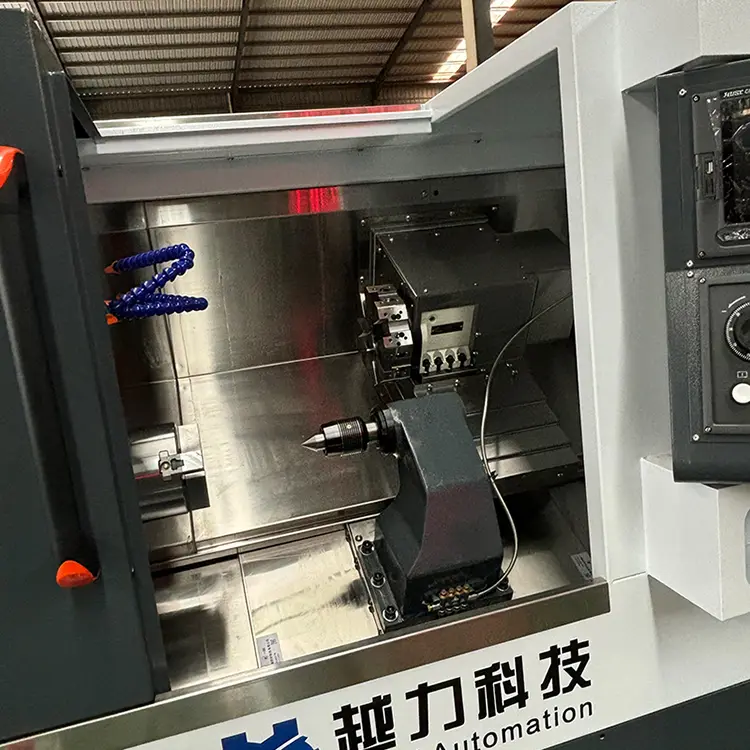

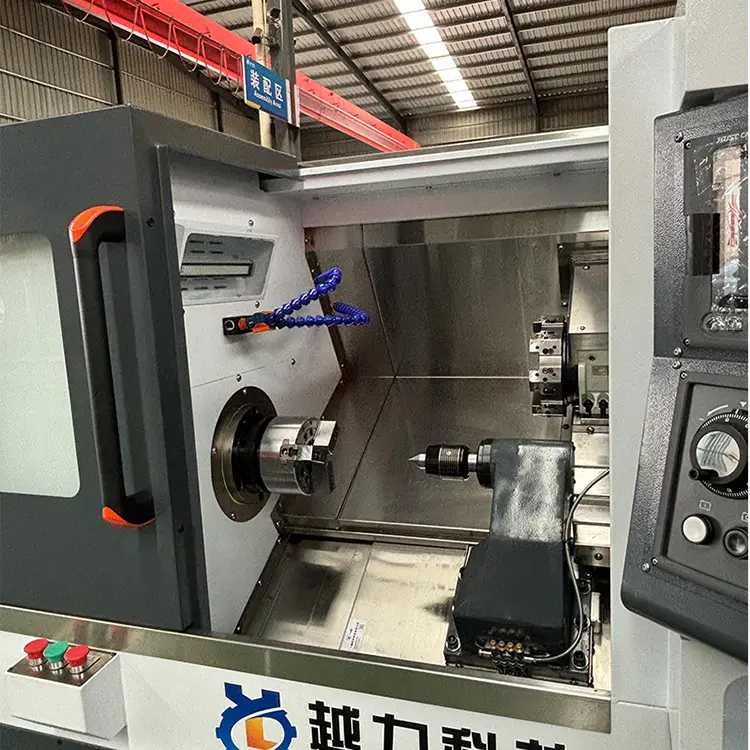

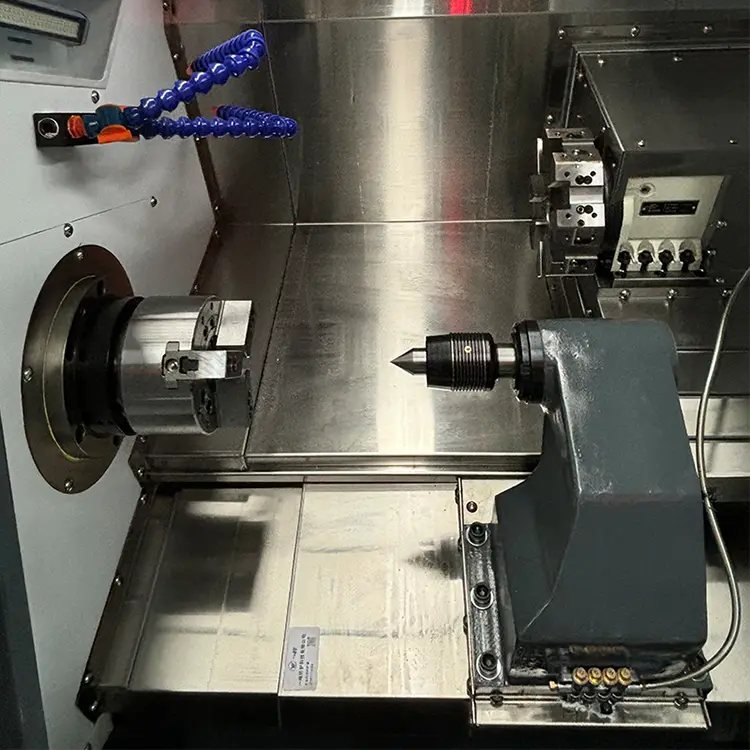

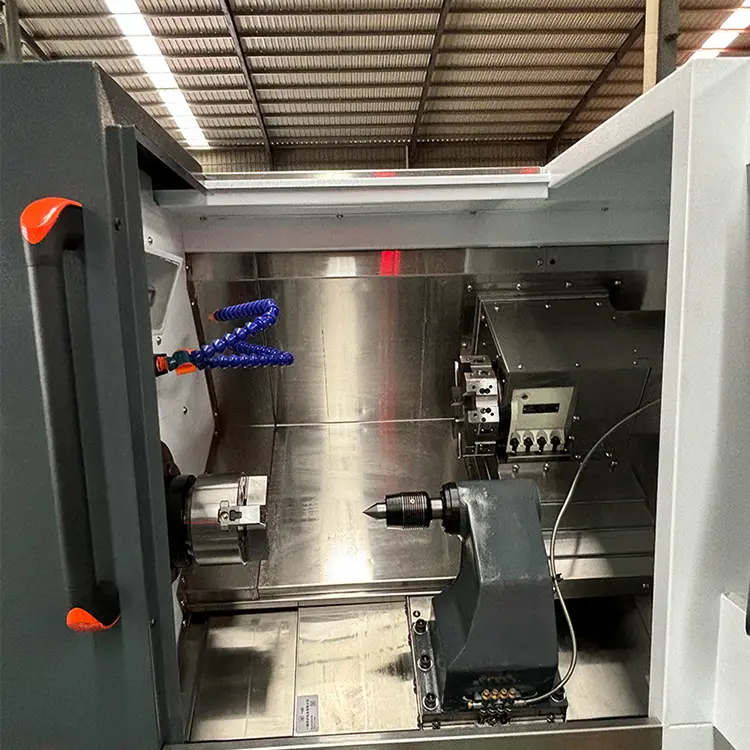

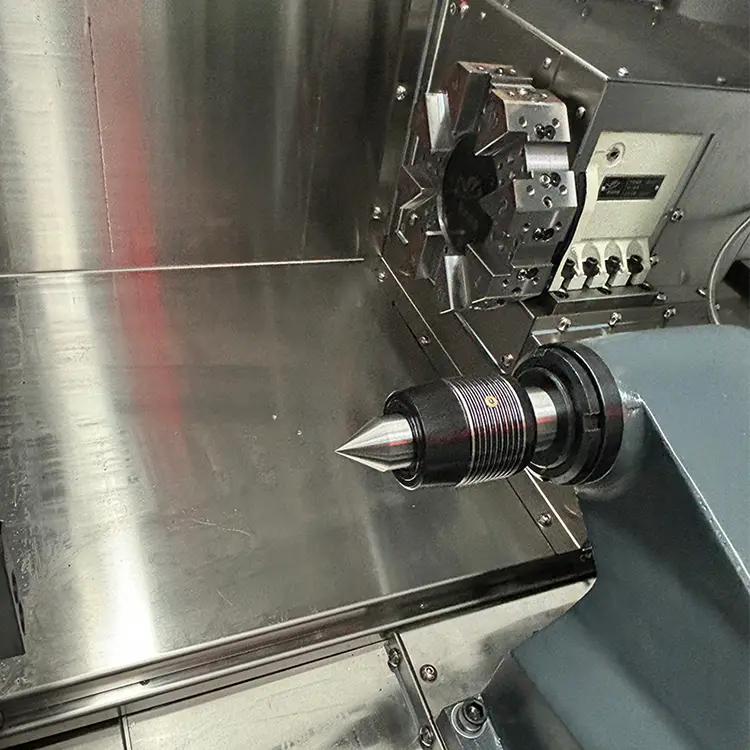

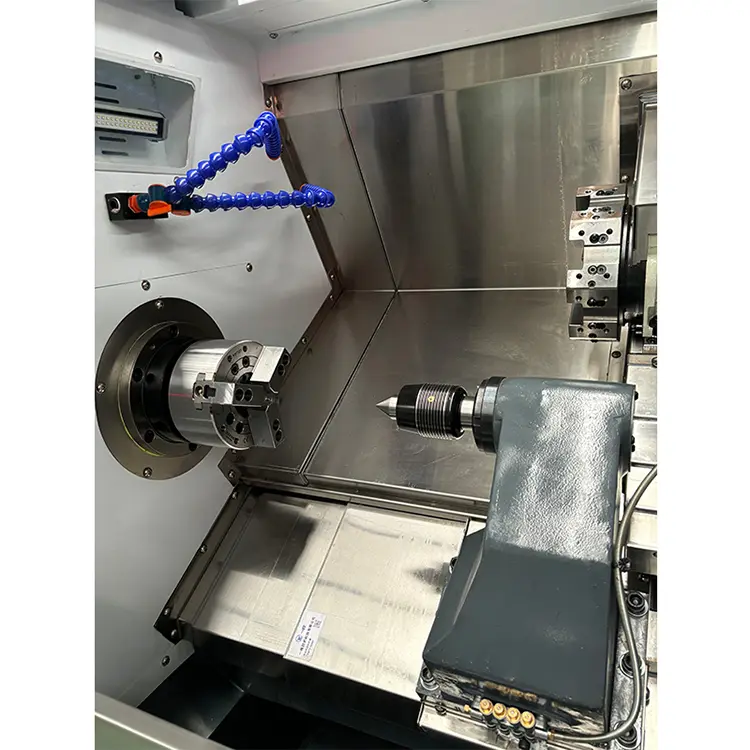

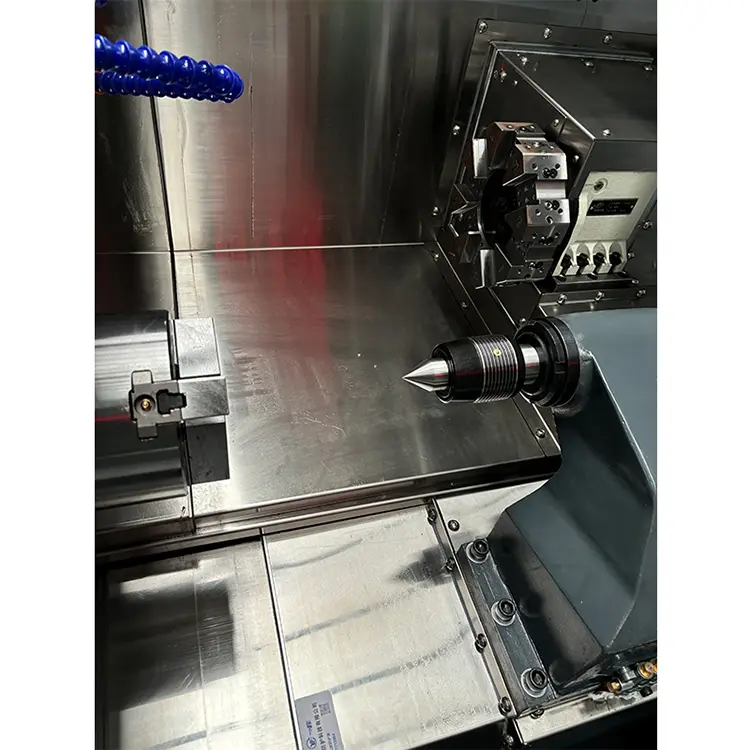

Ekor

Kerusi ekor rod dawai

21

Kaedah pendorong ekor

 makanan hidraulik

22

Jadual Tail Seat

500

23

Model Tail-Top

Sparrow 4
