Rotary Three Axis Five Station Drine Machine

Anda dialu-alukan untuk datang ke kilang kami untuk membeli jualan terkini, harga rendah, dan mesin komposit penggerudian tiga paksi tiga paksi berkualiti tinggi, Yueli berharap dapat bekerjasama dengan anda.

Hantar Pertanyaan

Penerangan Produk

Pengeluar Yueli di China menawarkan produk berkualiti tinggi, anda dialu-alukan untuk membeli mesin komposit penggerudian tiga paksi tiga paksi berkualiti tinggi lurus dengan harga yang baik. Yueli Automation Equipment ZSK4116 × 3 Rotary tiga paksi penggerudian lima stesen dan mesin penoreh sesuai untuk pengeluaran dan pemprosesan produk pintu batch besar dan sederhana. Alat mesin mempunyai penampilan yang lancar dan murah hati, operasi mudah dan intuitif, pelarasan mudah, dan mengamalkan kawalan CNC, dengan tahap automasi yang lebih tinggi, kebolehpercayaan yang baik, dan intensiti buruh yang dikurangkan untuk pengendali. Ia dapat merealisasikan operasi dan pengurusan pelbagai mesin oleh satu orang, dan merupakan peralatan pemprosesan anti-fouling yang ideal dan cekap.

Konfigurasi utama:

Nombor siri	Nama produk	Model/spesifikasi	Kuantiti	Jenama
1	asas	Komponen kimpalan	1	Dihasilkan sendiri
2	Galas aci utama	JT6-IL92	6	Harbin
3	Penggerudian dan Menyerang Ketua Kuasa		1	kawalan berangka
4	Ketua kuasa penggerudian	JT6-IL92	2	kawalan berangka
5	Cakera segmentasi automatik	5 stesen kerja	1	Yuntong
6	Perlawanan kerja	Pneumatik	5
7	Servo Motor	2.3kW	1	Xinjie
8		750W	2	Xinjie
9		1.2kW	1	terbuka untuk navigasi
10	jentera elektrik	3kw	1	Jinling
11		1.5kW	1	Nuofan
12		750W	1	Sheng Xiang
13	skrin sentuh	TG765S-XT	1	Xinjie
14	HUNTEROR	LC1N1801	1	Schneider
15	Kawalan PLC	XTM-60T	1	Xinjie
16	Bekalan Kuasa Mod Beralih	PMT-24V150W2BA	1	Delta
17	Penukar kekerapan	3PH-380V	1	Senang memandu
18	Injap solenoid	4v210-08	6	Yadek
19	Perisai	Dilampirkan sepenuhnya	1

Parameter Teknikal Utama

Nombor siri	kategori	Spesifikasi data	Catatan
1	Bilangan stesen kerja	5 orang
2	keupayaan kerja	Penggerudian maksimum dan mengetuk diameter kepala kuasa ialah 13	Komponen keluli
3	Ketepatan Turntable Segmentasi	Ketepatan output pembahagi ialah ≤ ± 0.03	Konfigurasi Rujukan RV75 0.75kw Motor
4	Jenis Pemegang Alat Spindle	JT6-ER20	Konfigurasi standard
5	Parameter Spindle	Maksimum rpm 0-2000/min	Kelajuan laras
6	Kaedah pemasangan pemegang pisau	Pengetatan skru manual
7	Kaedah pengapit alat	ER20 (8 hingga 14)	Konfigurasi standard
8	Ketua kuasa mendatar	Mon's 4#
9	Jenis Pemegang Alat Spindle	Morse 4 # ER40 (3 hingga 30)
10	Parameter Spindle	Maksimum rpm 0-1500/min	Kelajuan laras
11	Ketepatan kerja	Ketepatan kedudukan lubang 0.05/ketepatan kedudukan berulang 0.03
12	Tekanan sumber gas bekerja	5-6 kg/c㎡
13	Diameter Workbench	680mm
	Keupayaan bekalan kuasa	Jumlah kuasa 10.5kW
	Saiz mesin	2070x1860x2100	sumber rujukan
	Berat mesin	Kira -kira 1600kg	sumber rujukan

Struktur dan prestasi alat mesin

Pemandu tiga paksi tiga paksi penggerudian dan mesin kompaun mengasah dikimpal dengan bahagian keluli dan dirawat dengan penuaan buatan. Ia mempunyai ketepatan dan kestabilan yang baik. Seluruh mesin adalah struktur gabungan, dilengkapi dengan sistem PLC, dan mempunyai mobiliti yang kuat.

1 Penggerudian dan mengetuk kepala kuasa, Kapasiti penggerudian: 16mm untuk bahagian keluli, 20mm untuk bahagian aluminium, penggerudian strok 100 spesifikasi, mod suapan: suapan servo, satu motor utama: 3kW, kepala kuasa dan lubang pemprosesan bahagian boleh diselaraskan secara manual dan melonggarkan dua bolt di atas dan bawah. Bolt selepas kepala kuasa diposisikan untuk menghalang kepala kuasa dari meluncur dengan sendirinya; 2 Penggerudian Ketua Kuasa: Kapasiti penggerudian: 13mm untuk bahagian keluli, 16mm untuk bahagian aluminium, penggerudian stroke 80 spesifikasi, mod suapan: suapan servo, satu motor utama: 2.3kW, penggerudian dan mengetuk kepala kuasa (JT16) dipasang secara menegak, dan ketinggian pusat bahagian boleh diselaraskan secara manual dan turun. Dilengkapi dengan turntable split automatik lima stesen untuk mencapai kedudukan lima stesen, dan setiap alat boleh diselaraskan ke hadapan, ke belakang, kiri dan kanan. Mudah untuk memuatkan dan memunggah. Setiap gelendong mempunyai kawalan bebas dan fungsi pelarasan manual. Galas gelendong adalah semua galas harbin; Oiler sistem pelinciran automatik yang berselang -seli, kepala kuasa penggerudian dan mengetuk kepala kuasa dengan cepat ke hadapan, perlahan ke hadapan, bekerja ke hadapan dan fungsi ke belakang yang cepat.

Aliran Proses: Mulakan mesin → Muatkan Bahan secara manual ke kedudukan pemuatan → Hidupkan meja putar ke stesen pertama → tiga stesen penggerudian dan mengetuk pada masa yang sama → Manual BLOADING → Masukkan kitaran kedua.

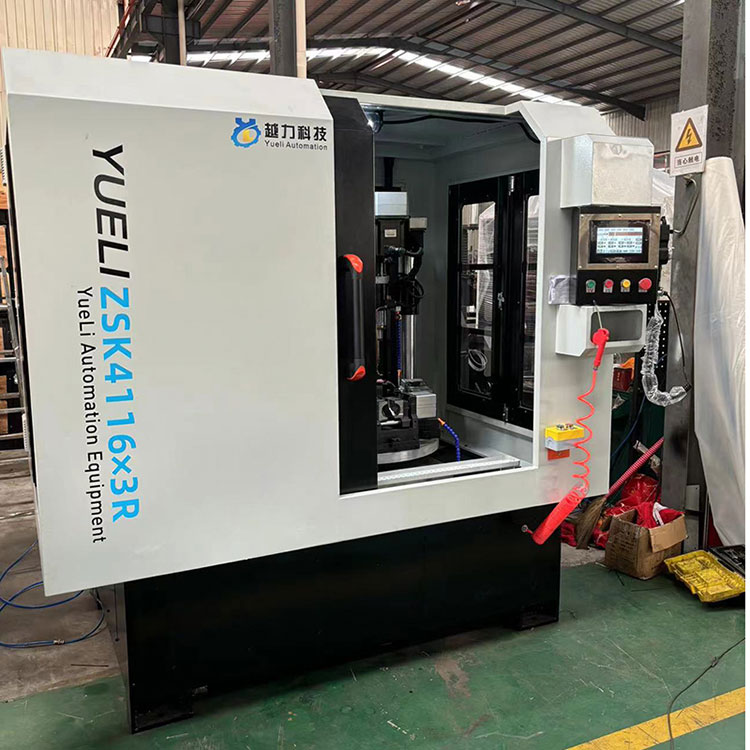

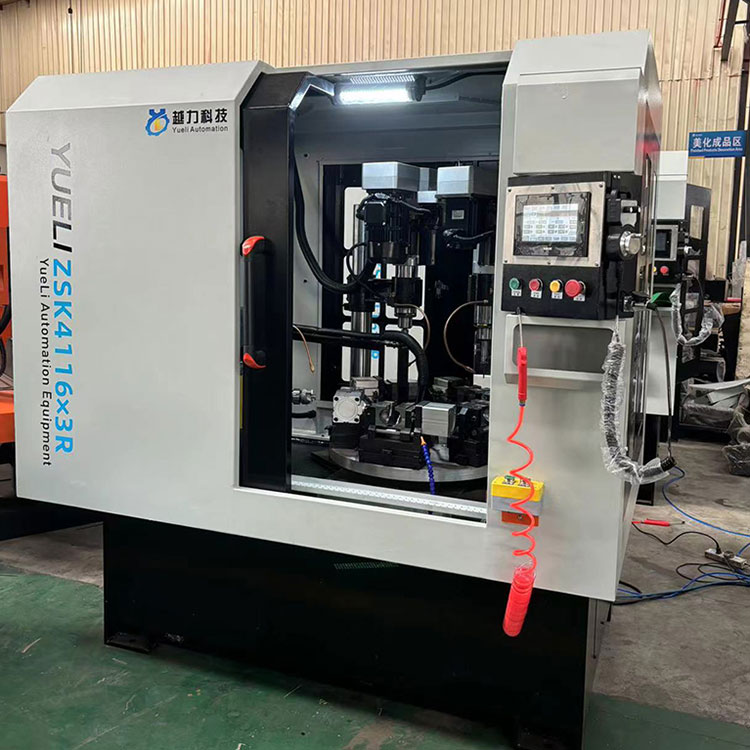

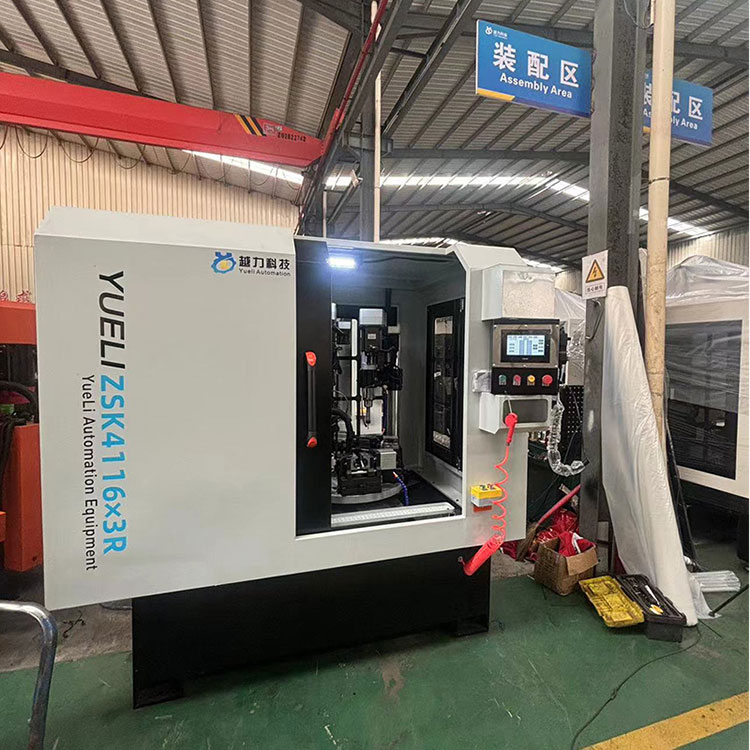

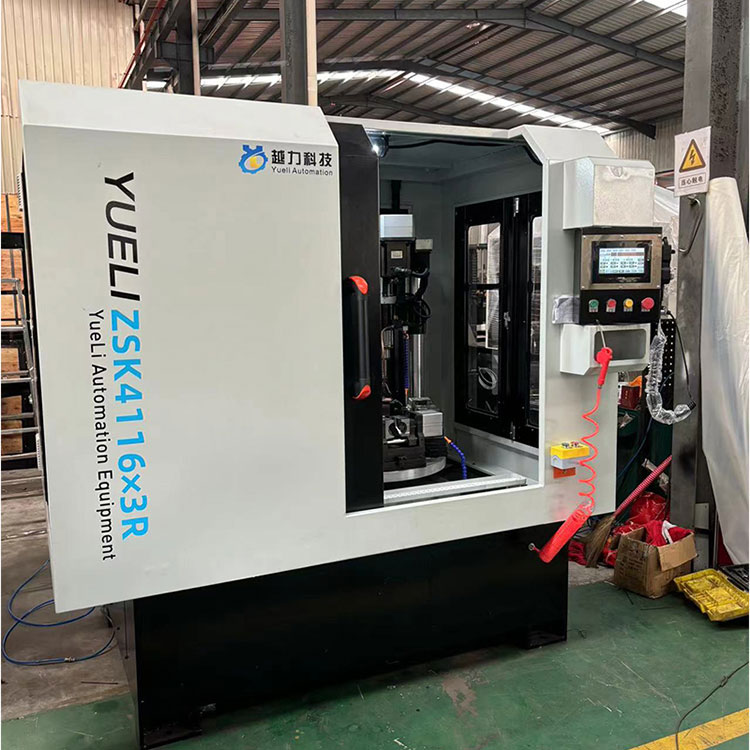

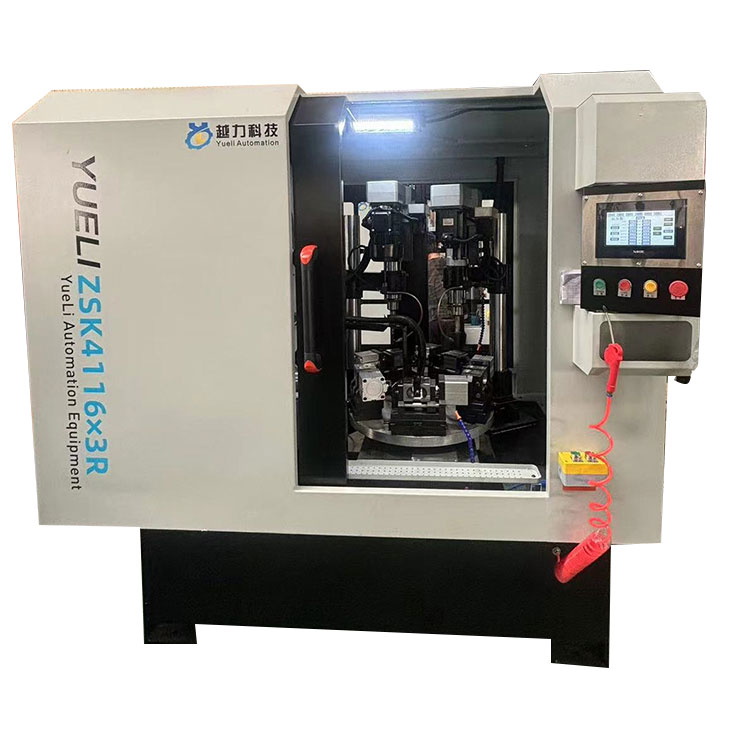

Rotary Three-axis Five Station Drilling Composite Machine

Struktur utama alat mesin:

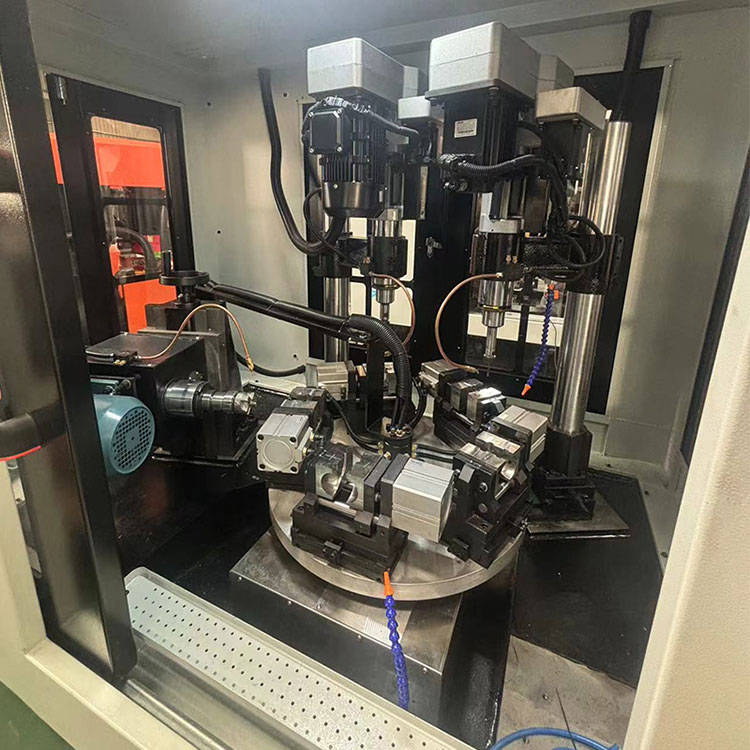

Pengagihan Ketua Kuasa: Kepala kuasa mendatar untuk penggerudian dan wajah akhir penggilingan, satu unit gelendong penggerudian menegak, dua unit spindle menoreh menegak, turntable split automatik lima stesen, satu pangkalan; Satu set sistem litar, lima set lekapan, dan satu set perlindungan logam lembaran sepenuhnya.

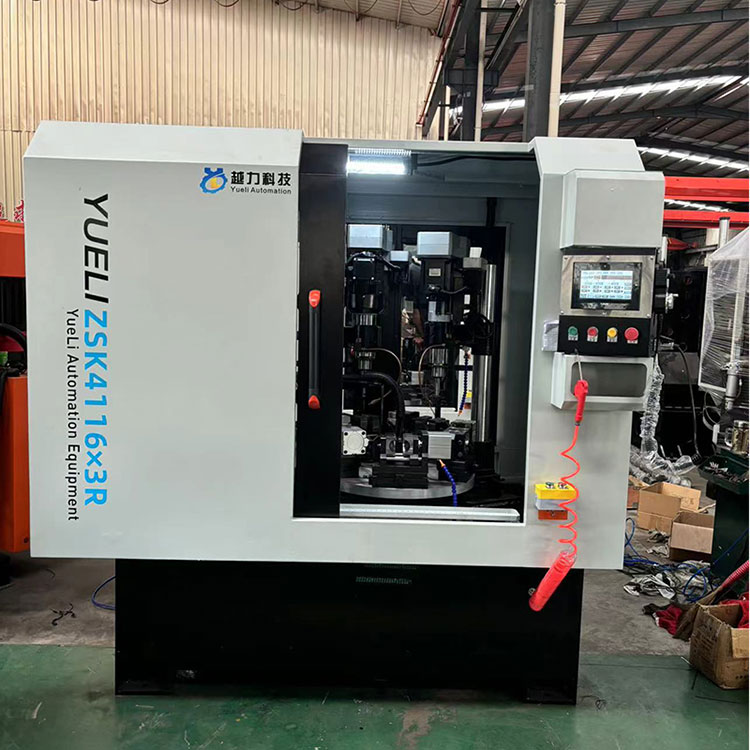

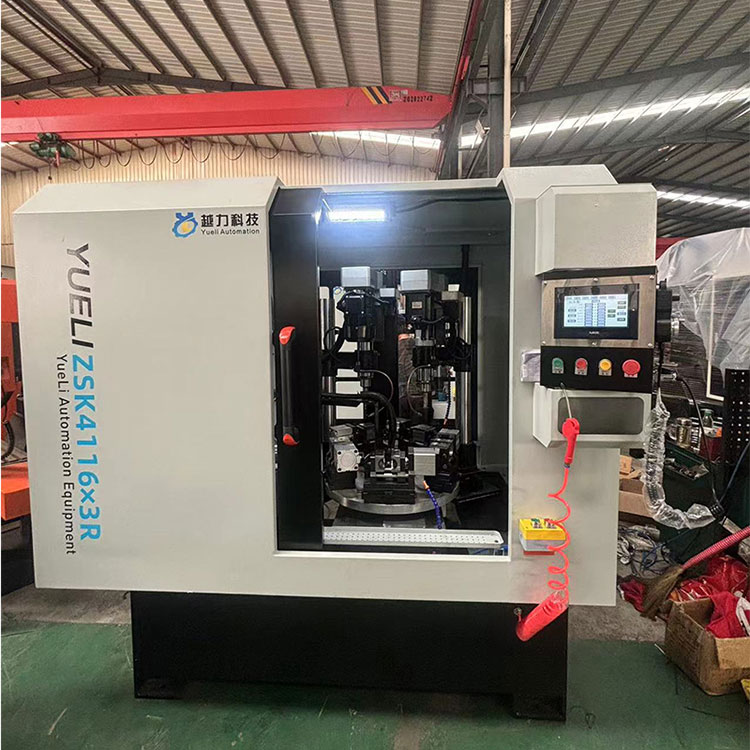

Rotary Three-axis Five Station Drilling Composite Machine
