Motor Gear

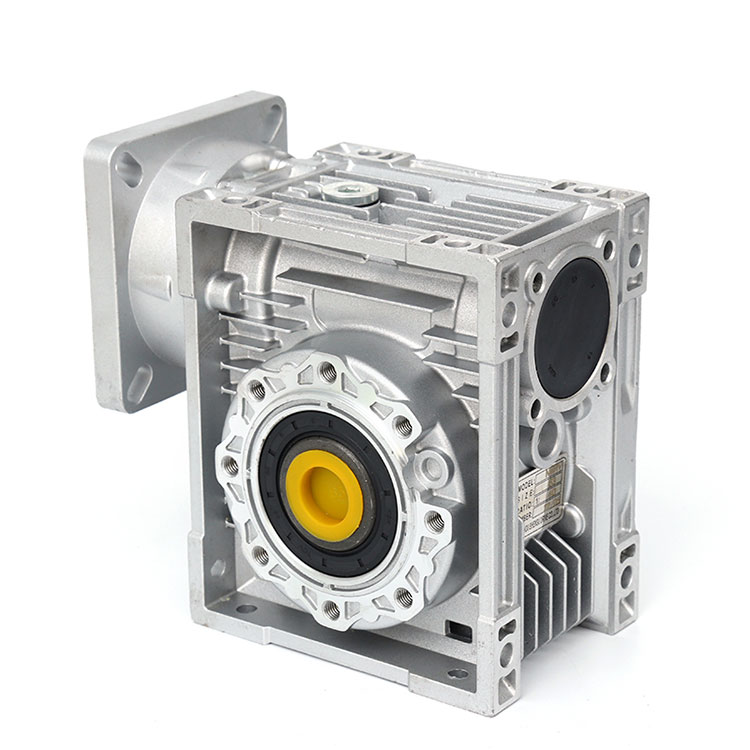

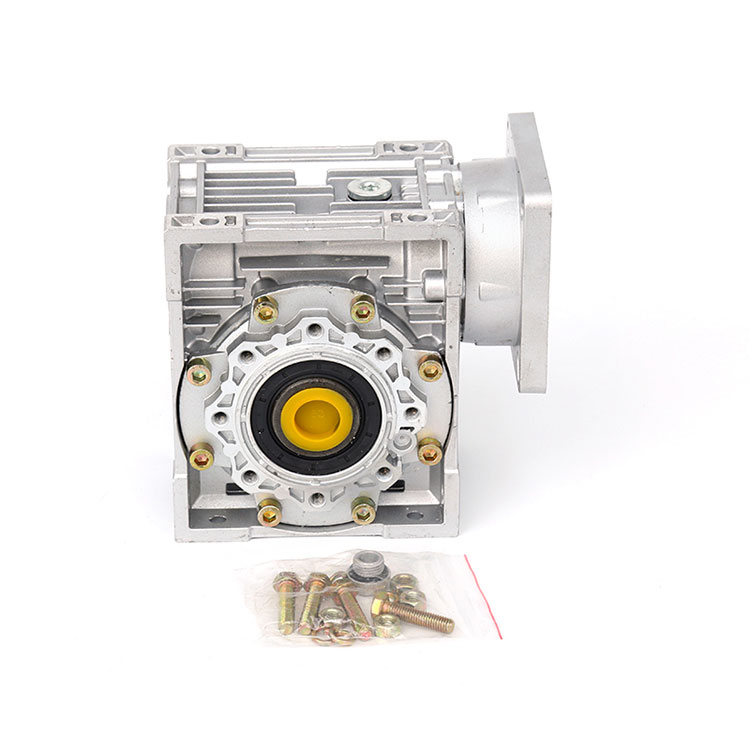

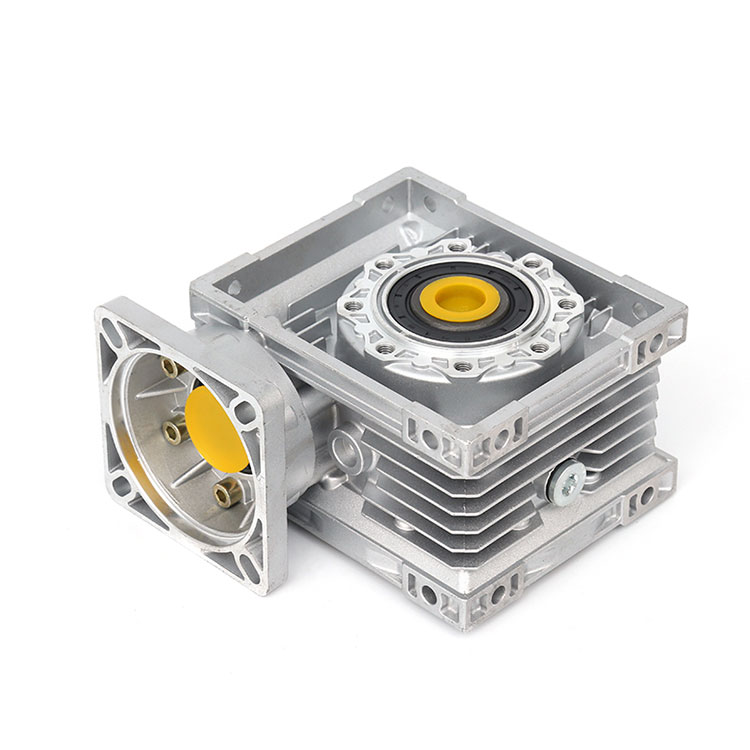

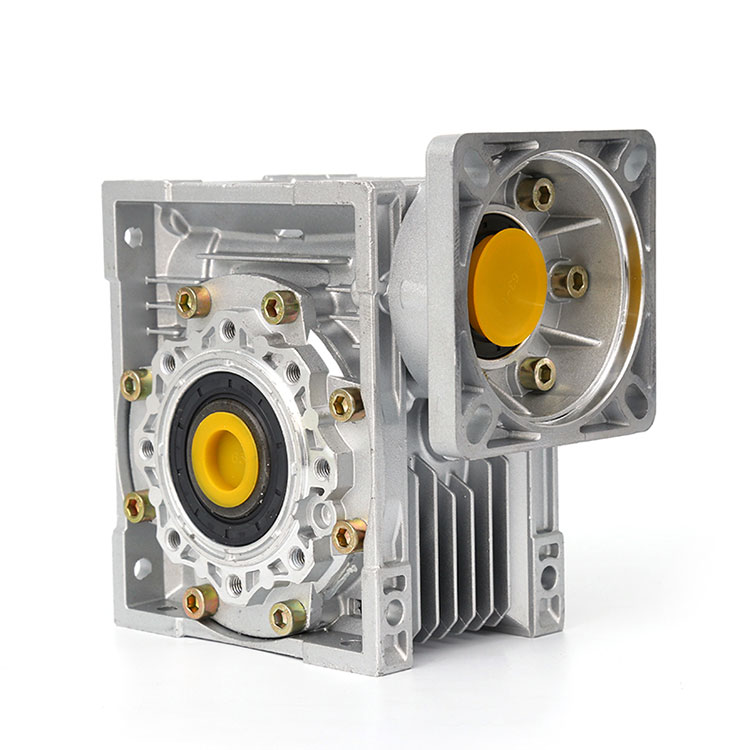

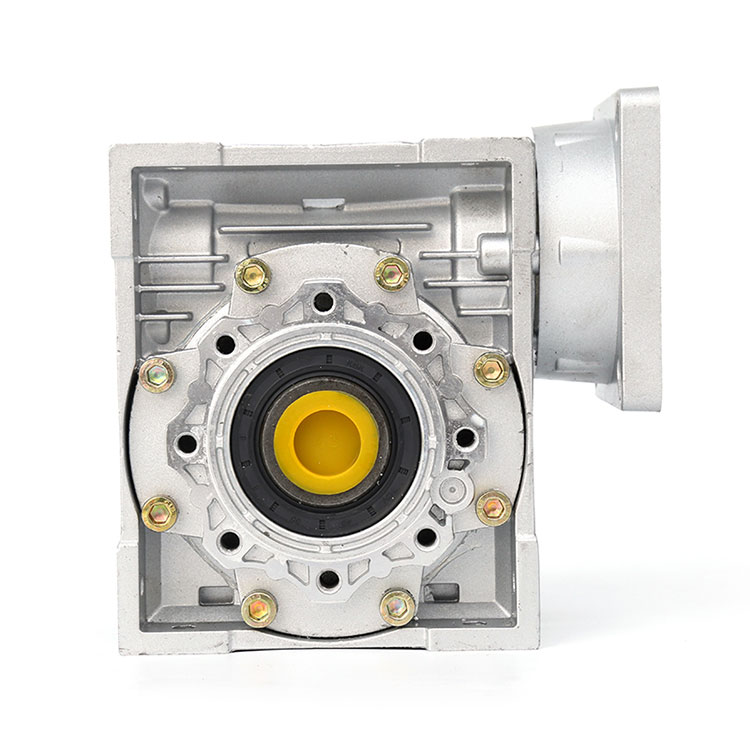

Pengurang RV 63 adalah salah satu model pengurang cacing siri pengurang RV. Ia terdiri daripada roda cacing dan cacing, dengan struktur padat, nisbah penghantaran yang besar, dan jentera penghantaran dengan fungsi mengunci sendiri dalam keadaan tertentu. Ia adalah salah satu pengurang yang paling biasa digunakan.

Pengurangan RV 63 selaras dengan parameter cacing roda cacing silinder GBl0085-88 standard kebangsaan, menyerap teknologi paling canggih di dalam dan luar negara, struktur bentuk "kotak persegi" yang unik dan novel, bentuk kotak yang cantik, dengan aluminium berkualiti tinggi aloi die cast, mempunyai kelebihan berikut:

1, struktur mekanikal padat, jumlah dan bentuk cahaya, kecil dan cekap;

2, prestasi pertukaran haba yang baik, pelesapan haba yang cepat;

3, pemasangan mudah, fleksibel dan ringan, prestasi unggul, penyelenggaraan dan pembaikan yang mudah;

4, operasi lancar, bunyi rendah, tahan lama;

5, kebolehgunaan yang kuat, keselamatan dan kebolehpercayaan.

Pada masa ini, ia telah digunakan secara meluas dalam pelbagai industri peralatan proses pengeluaran peranti nyahpecutan mekanikal, yang diterima baik oleh pengguna. Ia adalah pilihan terbaik untuk peralatan perindustrian moden untuk mencapai tork yang besar, nisbah kelajuan yang besar, bunyi yang rendah, peranti kawalan penghantaran nyahpecutan mekanikal kestabilan tinggi.

 Gambar rajah struktur produk

1, penghantaran lancar, getaran, impak dan bunyi adalah kecil, nisbah nyahpecutan yang besar, serba boleh yang luas, boleh digunakan dengan pelbagai peralatan mekanikal.

2, boleh mendapatkan nisbah penghantaran yang besar dengan penghantaran satu peringkat, struktur padat, kebanyakan model pengurang mempunyai penguncian sendiri yang baik, peralatan mekanikal dengan keperluan brek boleh menjimatkan peranti brek.

3. Kehilangan geseran pertunangan gigi cacing dan permukaan gigi cacing adalah besar, jadi kecekapan penghantaran lebih rendah daripada gear, mudah dipanaskan dan suhu yang lebih tinggi.

4. Keperluan yang lebih tinggi untuk pelinciran dan penyejukan.

5, padanan bersama yang baik, roda cacing dihasilkan mengikut piawaian kebangsaan, galas, pengedap minyak digunakan dengan bahagian standard.

6, jenis kotak mempunyai jenis asas (badan kotak adalah struktur menegak atau mendatar dengan plat lantai) dan jenis universal (badan kotak adalah kuboid, banyak sisi dengan lubang skru tetap, bukan dengan plat lantai atau plat kaki lain dan jenis struktur lain)

7, mod sambungan aci input mempunyai jenis asas (aci input tunggal dan aci input berganda), dengan bebibir motor dua jenis.

8. Arah kedudukan paksi output dan input dan paksi input bawah dan atas; paksi keluaran atas dan bawah; paksi input ke atas dan ke bawah.

9, tersedia pengurang RV 63 dan pengurang siri RV lain 2 atau 3 pengurang berbilang peringkat, untuk mendapatkan nisbah penghantaran yang hebat.

Pemilihan motor yang dikurangkan

Gambaran Keseluruhan Produk Ringkasan produk

Pengurangan gear cacing satu peringkat

Menggunakan badan kotak die-casting aloi aluminium berkualiti tinggi, Penampilannya ringan

● Kapasiti galas beban tinggi, penghantaran stabil, getaran rendah, bunyi rendah.

● Pelbagai struktur sambungan dengan input kuasa dan output tork untuk memenuhi keperluan pelbagai sambungan; reka bentuk bentuk kotak dan susun atur lubang asas menyesuaikan diri dengan pelbagai kaedah pemasangan, serba boleh yang kuat.

● Kotak kecil dan sederhana adalah struktur tertutup sepenuhnya, pengedap yang kuat, minyak pelincir di dalam kotak tidak mudah kehilangan dan kemerosotan, tidak perlu diganti, penyelenggaraan mudah.

 Pengurangan gear cacing dua peringkat

● Ia terdiri daripada pengurang cacing satu peringkat, dengan semua kelebihan pengurang cacing satu peringkat, dan memperoleh nisbah penghantaran yang besar.

● Model gabungan dwi peringkat biasa ialah: 25 / 30,25 / 40,30 / 40,30 / 50,30 / 63,40 / 75,40 / 90,50 / 110,63 / 130,63 / 150. Jika pengguna mempunyai keperluan khas, mereka boleh memilih 25,30,40,50,63,75,90,110,130,150 sebagai unit gabungan mengikut keperluan sebenar.

Kaedah pemilihan Servicefactor

Untuk memilih pengurang cacing NMRV dengan betul, sila fahami perkara berikut terlebih dahulu:

● keadaan beban kekerapan permohonan M buku cong 2 tidak mati dari tanah untuk membayar gunung

● situasi operasi kerja Tentukan pekali keadaan kerja K1 dan pekali pembetulan keadaan kerja K2

● Jenis beban mekanikal A, B dan C ditentukan mengikut Jadual 1.

● Menurut Jadual 2, semak pekali pembetulan keadaan kerja K2.

muka surat-07

Pemilihan jenis beban mekanikal (Jadual 1)

Jadual 1 pemilihan klasifikasi beban jentera

Faktor pembetulan keadaan kerja K2 dipilih (Jadual 2)

Pekali keadaan kerja K1 dipilih (Rajah 1) Diagram 1 pekali keadaan kerja K1

 Pilih pengurang

● Pengguna mesti terlebih dahulu menentukan beban mekanikal input T (tork) mesin kerja, T didarab dengan pekali keadaan kerja K1, dan kemudian didarab dengan pekali pembetulan keadaan kerja K 2, iaitu, untuk mendapatkan nilai tork output bagi pengurang, dan digabungkan dengan nisbah kelajuan atau nilai kelajuan keluaran, pilih spesifikasi pengurang yang diperlukan.

● Pengguna juga boleh mengira tork output mengikut kuasa input yang diketahui, digabungkan dengan nilai nisbah atau nilai kelajuan output, dan pilih pengurang.

Pemilihan sampel

Contoh 1. Tali sawat sejagat (beban seragam)

Tork: 19N.m masa berjalan 8 jam / hari

Kelajuan: kira-kira 55 r/min, kekerapan mula: 10 kali / jam

Peredam: 1 / 25, suhu ambien: dalam 25 ℃

① Menurut Jadual 1, jenis beban ditentukan

Jenis beban: tiada beban seragam kesan, pilih A;

② Menurut FIG. 1, ambil titik persilangan frekuensi 10 kali / jam pada baris A, dan ketahui pekali K1=1 masa berjalan 8 jam / hari;

③ Menurut Jadual 2, pekali K2=1;

④ Maka nilai tork ialah 19 K1 K2=1911=19 N. Dan m, dengan pilihan terdekat 19 N. Pengurangan kelajuan m.

Keputusan yang dipilih: NMRV30-1 / 25

Kuasa input ialah 0.18kW, kelajuan output ialah 56 rpm, dan tork output ialah 21 N.m

Contoh 2. Tali sawat (beban impak sederhana)

Tork: 65N. M., masa berjalan: 16 jam / hari,

N,00 kali / jam,

Peredam: 1 / 60,"Suhu buruk: 35℃, sambungan terus motor

① Menurut Jadual 1, jenis beban ditentukan

Jenis beban: beban hentaman ringan, pilih B;

② Menurut FIG. 1, ambil titik tumpu kekerapan 100 kali / jam pada garis B, dan cari pekali 16 jam / hari masa berjalan K1=1.65;

③ Menurut Jadual 2, pekali K2=1.15;

④ Nilai tork ialah 65xK1xK2=70x1.65x1.15=1 23 N. Dan m, boleh memilih 123N yang terdekat. Pengurangan kelajuan m.

Keputusan yang dipilih: NMRV63-1 / 60

Kuasa input ialah 0.55kW, kelajuan output ialah 23.3 rpm, dan tork output ialah 140N.m

Penerangan nombor model: Nota model

Model domestik dan asing mengawal jadual perbandingan model

Proses proses dan peralatan ujian

Teknik & peralatan ujian

Dengan alat mesin CNC berketepatan tinggi dan pusat pemesinan, peralatan canggih dan instrumen ujian

Teknologi yang sangat baik dan sistem pengurusan kualiti yang ketat dan sempurna

Dan berkumpul dengan pasukan elit profesional dan teknikal serta pasukan sains dan teknologi peringkat terkemuka

Gunakan sepenuhnya teknologi baharu, proses baharu dan bahan baharu untuk memastikan kestabilan dan kebolehpercayaan produk

Kualiti produk datang daripada cara pembuatan termaju, dan rasa kualiti datang daripada inovasi berterusan

perkara perlu diberi perhatian

1. Suhu persekitaran kerja ialah-40 ℃ - + 40 ℃. Apabila suhu persekitaran kerja lebih rendah daripada 0 ℃, minyak pelincir mesti dipanaskan kepada lebih daripada 0 ℃ sebelum dimulakan. Apabila suhu persekitaran kerja lebih tinggi daripada 40 ℃, langkah penyejukan mesti diambil.

2. Pengurangan gear cacing boleh berputar secara positif dan songsang
