Mesin tetapan alat katil rata

Nombor siri

Nama

Parameter

Penjelasan lain

1

Sistem kawalan

Sistem Huaxing

2

Aci utama

Kelajuan putaran adalah 0-300 seminit, dan diameter aci utama melalui paip sambungan lubang ialah φ48

3

Skru plumbum

X-Axis Pitch: 6mm

Strok maksimum paksi x adalah diameter 600mm

Z-Axis Pitch: 8mm

Strok maksimum paksi z ialah 350mm

Mulakan skru plumbum

4

Motor Spindle

4KW Servo Spindle

5

Motor dan pemandu servo

Satu set motor servo x-paksi dan satu set motor servo z-paksi

Kelajuan kedudukan maksimum paksi x dan paksi z ialah 18- 24m/min

Sistem Huaxing

Pergerakan maksimum standard kilang berada dalam arah z: 14m/min

X Arah: 12m/min

6

Kaedah pengapit

Silinder putar

Spring Chuck (buatan sendiri)

7

Kereta api panduan

Taiwan Shenghe

Roller

8

Putaran katil

Φ360mm

9

Panjang meja kerja

400mm

10

Diameter putar meja kerja

Φ80

11

Posisi Ulang

0.005mm

12

Borang rehat pisau

Pisau baris

13

Spesifikasi Alat Mesin (mm)

Panjang 1650 *1200 lebar *1600 ketinggian

14

Berat alat mesin (kg)

1000kg

15

Struktur katil

Bingkai katil cast

16

Logam lembaran pelindung

Perlindungan penuh

17

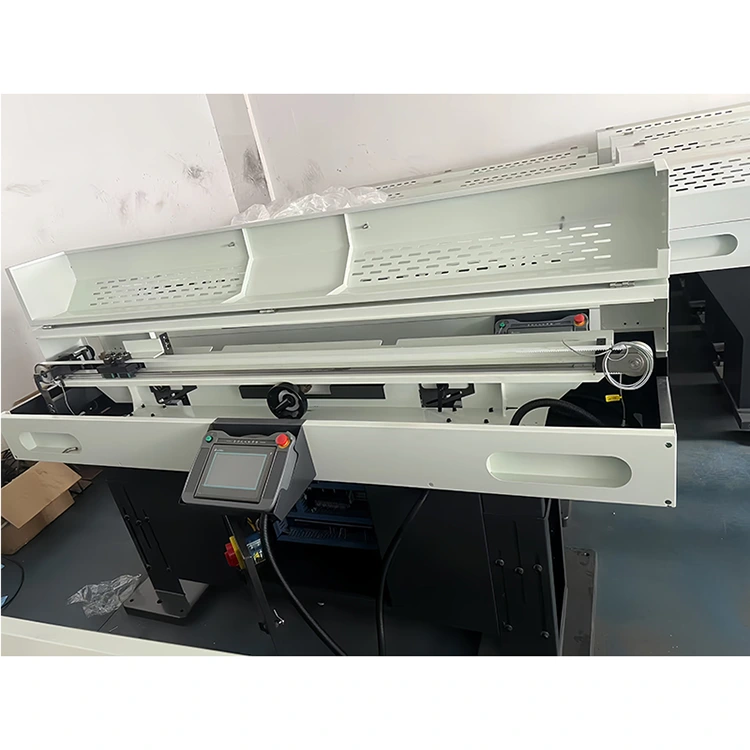

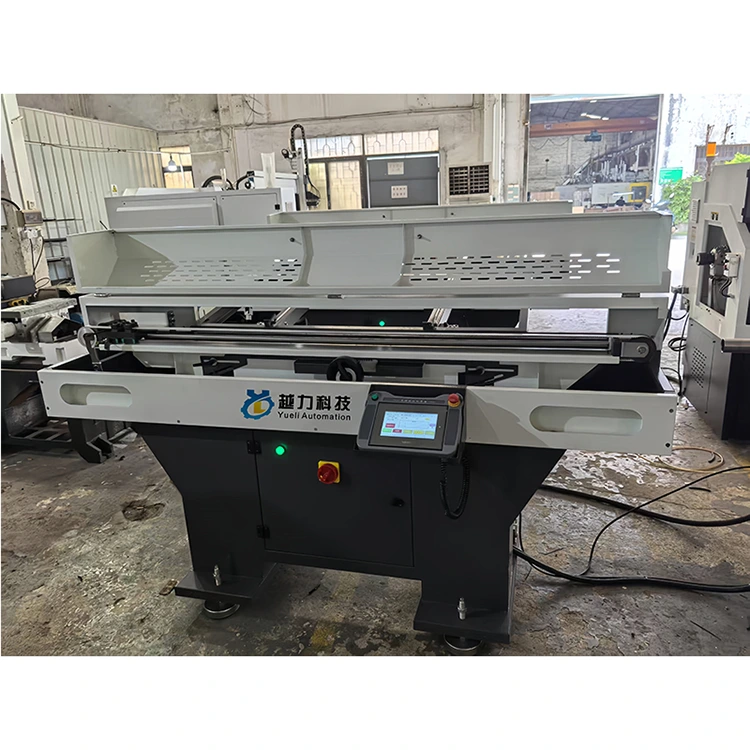

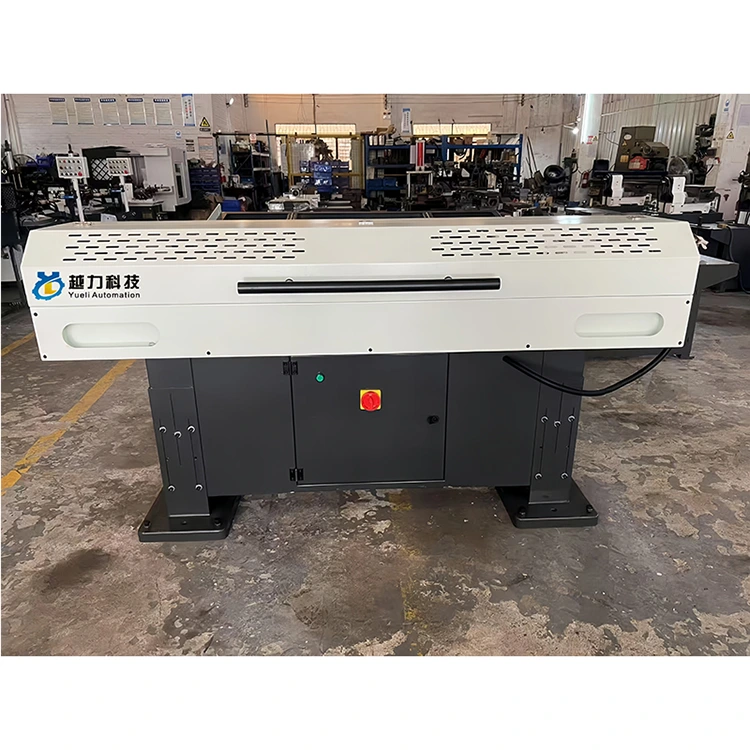

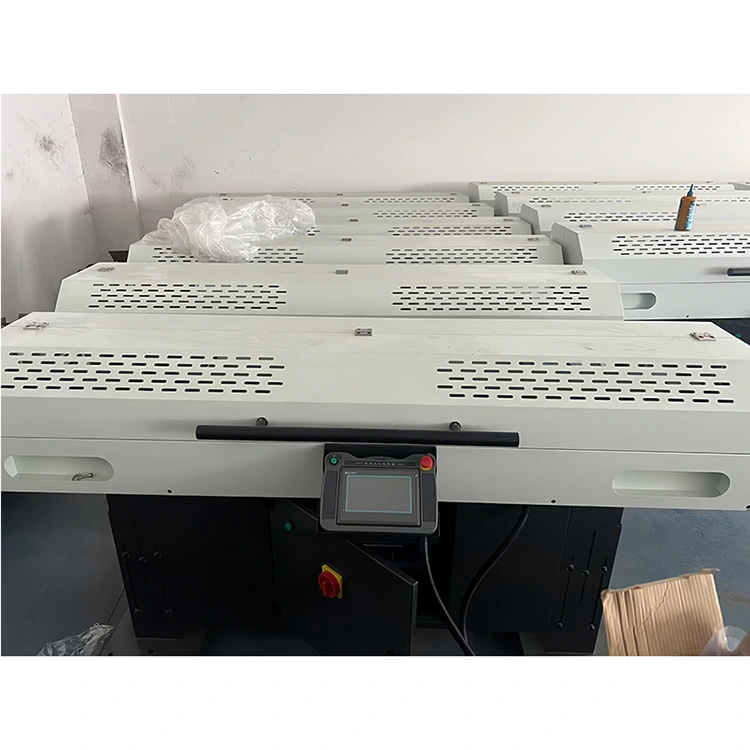

Mesin makan

Panjang bahan adalah 1500mm dan diameter luar ialah φ15-φ40mm

Dimensi luaran adalah 2100*600*1300mm

Bahan proses seperti φ20/ φ24/ hexagonal pepenjuru 27/ heksagon pepenjuru 35, dll

18

Dimensi gabungan alat mesin

3800*1200mm

Nombor siri

Nama

Kuantiti

Penjelasan lain

1

Alat

Dua set

2

Manual Arahan Sistem

Dua buku

Nama produk

Nombor taip

Kuantiti

Harga unit: (yuan) seunit

Jumlah (Yuan)

Catatan

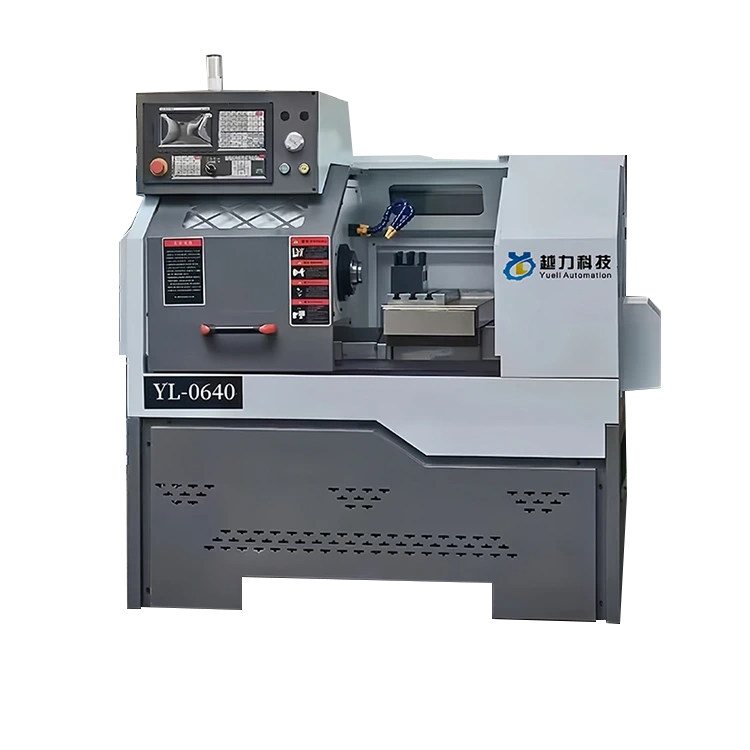

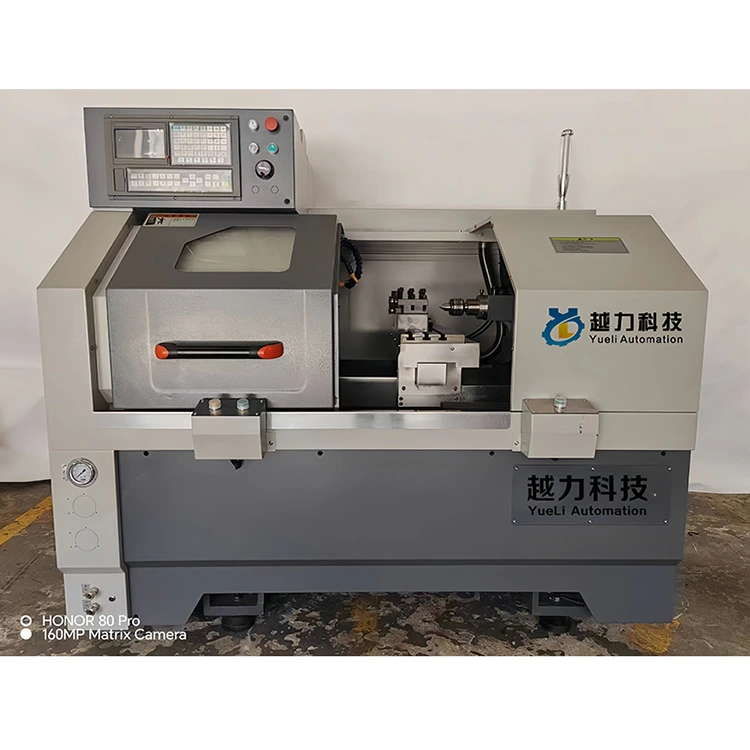

CNC LATHE

CK-0640

1

43000.00

48000.00

Termasuk cukai

Mesin makan

1

18000.00

21000.00

Jumlah harga dan cukai (dalam huruf besar): ￥: 69000.00 元
