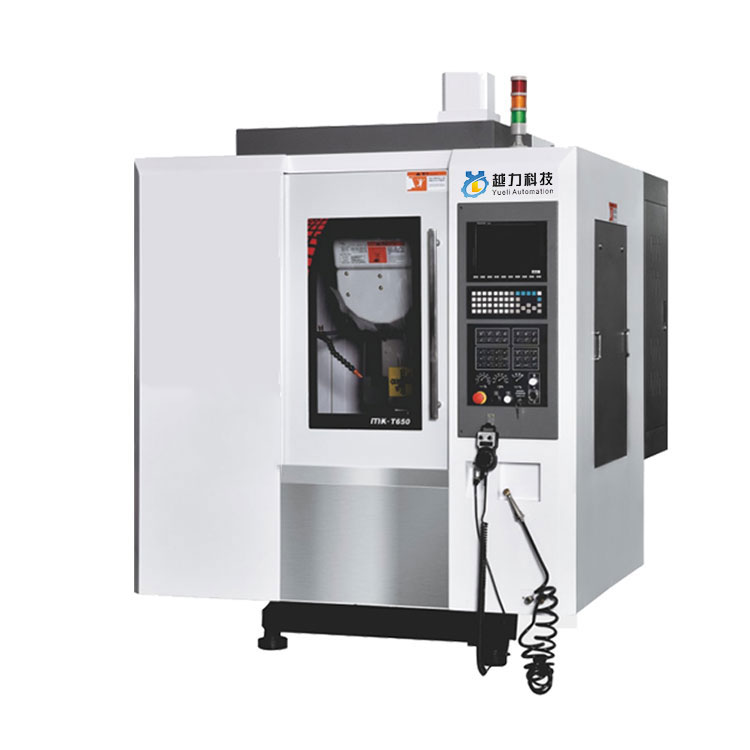

Alat Mesin Pusat Penggerudian Dan Penorehan CNC
  • Alat Mesin Pusat Penggerudian Dan Penorehan CNCAlat Mesin Pusat Penggerudian Dan Penorehan CNC

Alat Mesin Pusat Penggerudian Dan Penorehan CNC

Dapatkan banyak pilihan Alat Mesin Pusat Penggerudian Dan Penorehan CNC dari China di YueLi. Menyediakan perkhidmatan selepas jualan profesional dan harga yang sesuai, mengharapkan kerjasama.

Hantar Pertanyaan

Penerangan Produk

Mesin ukiran dan pengilangan lima kepala

YueLi ialah pengilang dan pembekal Alat Mesin Pusat Penggerudian Dan Penorehan CNC di China yang boleh memborong Alat Mesin Pusat Penggerudian Dan Penorehan CNC. Kami boleh menyediakan perkhidmatan profesional dan harga yang lebih baik untuk anda. Jika anda berminat dengan produk Alat Mesin Pusat Penggerudian Dan Penorehan CNC, sila hubungi kami. Kami mengikuti kualiti yakin bahawa harga hati nurani, perkhidmatan yang berdedikasi.


Gambaran Keseluruhan Fungsi:


1. Khusus dalam memproses bahagian dan produk berliang kecil. Ia sesuai untuk memproses bahagian telefon mudah alih, peralatan komunikasi, aeroangkasa, lokomotif kereta, instrumen dan meter, industri ringan dan tekstil, peralatan elektronik dan pembuatan jentera, serta tembaga, elektrod aluminium dan industri pemprosesan lain;

2. Struktur utama diperbuat daripada besi tuang kekuatan tinggi, dan selepas penyepuhlindapan melegakan tekanan dan rawatan penuaan semulajadi, ketepatan katil adalah tahan lama dan stabil, dan tiada ubah bentuk untuk masa yang lama;

3. Mengguna pakai spindle bersambung lurus berketepatan tinggi untuk merealisasikan pemesinan bahan kerja berkelajuan tinggi; Penggunaan sistem mesin penyejuk suhu minyak boleh mengurangkan kenaikan suhu yang disebabkan oleh putaran berkelajuan tinggi gelendong, dengan berkesan meningkatkan lanjutan haba gelendong, dan meningkatkan ketepatan pemesinan;

4. Mengamalkan perpustakaan alat lengan pengapit untuk meningkatkan kelajuan menukar alat dan ketepatan alat mesin. Kapasiti perpustakaan alat ialah 16 atau 21 set; Pangkalan fiuslaj menggunakan reka bentuk struktur condong belakang, yang mudah untuk membersihkan sisa di dalam alat mesin;

5. Reka bentuk struktur lajur tinggi meningkatkan jarak antara hujung hidung aci utama dan meja kerja, yang lebih sesuai untuk pemasangan dan penggunaan komponen aci keempat dan menjadikan kawasan pemprosesan lebih luas;

6. Pelincir automatik pelincir jejak, pemasaan terputus-putus kawalan kuantitatif suntikan minyak, pelinciran berkekalan bahagian bergerak;


Parameter mekanikal:


Parameter mekanikal

Unit

T650

T850

T1000

T1200

Perjalanan triaksial

mm

600x480x360

800x500x360

1000×500x450

1200x550x500

Saiz meja

mm

650×475

900x475

1100×500

1300x550

T-slot

mm

4-16x100

4-16x100

5-18x80

5-18x100

Kapasiti galas maksimum meja

KG

800

1000

1200

1200

Jarak dari muka hujung gelendong ke permukaan kerja

mm

90~640

150~510

150~600

150~650

Jarak dari pusat gelendong ke rel panduan lajur

mm

541

541

580

605

Spesifikasi rel paksi X

mm

30

30

35

35

Spesifikasi rel paksi Y

mm

30

30

35

35

Spesifikasi rel paksi Z

mm

35

35

35

35

Spesifikasi skru X/Y/Z

mm

32x16

32x16

32x16

32x16

Spesifikasi gelendong


BT30/φ100

BT30/φ100

BT30/φ100

BT30/φ100

Kelajuan gelendong maksimum

rpm

20000

20000

20000

20000

Kuasa gelendong

kw

5.7-11

5.7-11

5.7-11

5.7-11

Kuasa motor tiga paksi X/Y/Z

kw

2.4/2.4/3.9

5.9/5.9/5.9

3.9/3.9/3.9

3.9/3.9/3.9

X/Y/Z Kelajuan maksimum pantas

m/min

48

48

48

48

X/Y/Z Kelajuan pemotongan maksimum

m/min

10000

10000

10000

10000

Ketepatan kedudukan tiga paksi

mm

±0.003/300

±0.003/300

±0.003/300

±0.003/300

Tiga paksi mengulangi ketepatan kedudukan

mm

±0.002/300

±0.002/300

±0.002/300

±0.002/300

Spesifikasi tekanan udara

kg/cm2

6-7

6-7

6-7

6-7

Saiz mesin

mm

1770x2300x2100

2350x2300x2100

2600x2500x2800

3000x2800x3000

Berat mesin (anggaran)

kg

3200

3600

5300

6500


Paparan Produk 5G:



Proses pengeluaran:



1. Besi tuang dipanaskan semula pada suhu tinggi dan berumur lebih daripada enam bulan.

2. Proses pemasangan yang ketat (pemasangan rel, pemasangan skru plumbum, pemasangan galas, dll.).



3. Teknologi pengikisan yang indah (pengikis asas motor, pengikis hujung gelendong, pengikisan permukaan pemasangan tiang).



4. Pengeluaran saintifik, kebolehkesanan keseluruhan proses kawalan kualiti.



Jaminan kualiti


1 Apabila ralat pic dikesan, kelurusan panduan linear dalam arah xx dan yy boleh dikesan pada masa yang sama untuk memastikan ketepatan pemesinan dan pemasangan bahagian mesin. Ketepatan kedudukan rasmi dan ketepatan kedudukan berulang alat mesin diukur.

2 The machine detects the verticality of the spindle and the accuracy of the working plane, which is required to ensure that it is within 0.01mm.

3 Keseluruhan mesin mengesan keserenjang antara rel panduan paksi Z dan berfungsi, yang diperlukan untuk memastikan ia berada dalam lingkungan 0.01mm.

4 Mesin mengesan menegak rel panduan paksi xy, dan ketepatannya diperlukan dalam lingkungan 0.005mm.


Medan permohonan


Sesuai untuk kelas kotak kecil dan sederhana, kelas plat, kelas plat, kelas injap, kelas cangkerang, acuan dan bahagian kompleks lain dari pelbagai pemprosesan kelompok kecil dan sederhana, digunakan secara meluas dalam bahagian ketepatan, acuan ketepatan, produk 5G , perkakasan, alat ganti kereta, industri peralatan perubatan.



Profil Syarikat


Yue Li Technology ialah penyelidikan dan pembangunan, jualan, pengeluaran sebagai salah satu perusahaan sains dan teknologi, selepas bertahun-tahun bekerja keras dan pembangunan, produk termasuk pusat pemprosesan terminal 5G, mesin penggerudian dan penorehan, mesin ukiran dan pengilangan lima kepala, lima pautan Mesin penggilap salinan 3D, ukiran batu tatahan perhiasan lima paksi dan mesin pengilangan, mesin pengelupasan, pusat pemprosesan gantri, ukiran berkelajuan tinggi dan pengilangan. Mesin membentuk, mesin tuangan tekanan rendah, mesin tuangan graviti, relau elektrik, mesin penembakan teras (automatik), mesin pencampur pasir, mesin gerudi dan penoreh (CNC), pusat pemprosesan, mesin ukiran, mesin penggilap automatik, mesin pengelupasan, mesin pengisar dan produk lain.
